半奧(ao)氏體沉淀硬(ying)化不銹鋼的一個(ge)重要特征是(shi)多種多樣的處(chu)理(li)狀態(tai)，通過這些處(chu)理(li)方式可以(yi)調整各種相變過程(cheng)以(yi)得(de)到(dao)預期的性能(neng)。
1. 固(gu)溶(rong)處理(li)
固溶處理后稱為A狀態（austenization），通常加熱至1050℃，使碳及合金元素全部溶入奧氏體中以充分發揮它們的作用，冷至室溫后的組織為奧氏體加少量δ鐵素體。固溶處理有時稱為退火處理。固溶處理后鋼的強度最低，可進行成形加工，是這類鋼的一種主要供貨狀態。固溶處理溫度直接影響鋼的Ms～Mf范圍的位置，降低固溶溫度使Ms～Mf位置升高。調整固溶處理溫度可以做到精確調整Ms～Mf位置。
2. 冷(leng)處理
半奧氏體沉淀硬化不銹鋼在成分設計時將Ms～Mf位置控制在略低于零度的溫度，冷卻至-70℃以下（-73℃）便可完成奧氏體向馬氏體的轉變。成分一定時，可通過改變固溶溫度調整Ms～Mf位置。冷處理也稱為R處理（Refrigera-tion)。
3. 奧(ao)氏體(ti)調整處理(li)
半奧氏體沉淀硬化不銹鋼處于A狀態后可通過調整處理（conditioning）使自奧氏體中析出碳化物等，降低奧氏體中的碳及合金元素含量，升高Ms～Mf位置，使之在冷至室溫或經冷處理后得到完全馬氏體轉變。調整處理可分為較低溫度調整處理（或稱一次回火處理）和高溫調整處理。調整處理又稱T狀態處理。

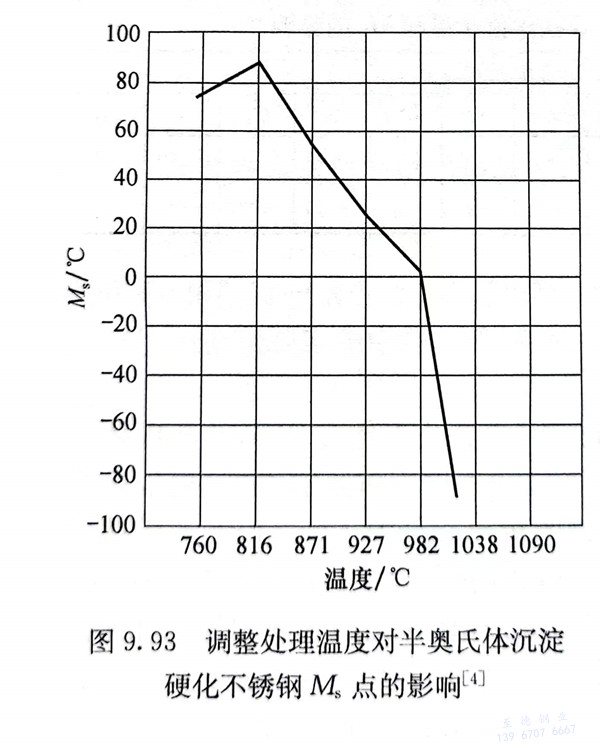

較低溫度調整處理采用加熱A狀態的鋼降至較低的溫度來調節Ms點，使鋼在室溫下獲得必要的馬氏體含量，然后通過時效進一步強化。圖9.93為調整處理溫度對這類鋼Ms點的影響示例。在700～800℃溫度范圍內，碳化物析出孕育期很短，析出速率和析出量最大，冷卻時Ms點升高最有效。經調整處理后，17-7PH和PH15-7Mo鋼的Ms點從低于-100℃增高至70℃以上，冷至室溫得到M＋γ＋δ組織，鋼中的殘余奧氏體在隨后加熱到500℃以上時效才完全分解。這種工藝較簡單，但在較低溫調整處理時，沿晶碳化物的析出降低了鋼的塑韌性。為彌補這一缺點，一般采用較高的時效溫度。
應(ying)指出，自較低溫度(du)調整(zheng)處(chu)理(li)后(hou)冷至室溫的過程(cheng)應(ying)在1小時內連續(xu)冷卻完成，緩慢冷卻或途中保(bao)溫都會(hui)導致奧氏(shi)體的穩(wen)定化和最終馬(ma)氏(shi)體相(xiang)變不完全(quan)。
高溫調整處理的溫度選擇應使鋼的Ms點在室溫附近，而以略低于室溫為宜。例如17-7PH鋼，經1065℃固溶處理后，Ms點約低于室溫，Mf點低于-120℃，由于Ms和Mf點過低，只有經過-130℃甚至更低溫度的冷處理才能得到足夠含量的馬氏體。經固溶處理后采取950℃高溫調整處理，此時有一定數量的碳化物析出，Ms～Mf范圍升高，Ms點約為60℃，Mf點約-80℃，冷到室溫時得到部分馬氏體，不影響零件的沖壓加工，然后進一步冷卻到-73℃就可以得到主要是馬氏體的組織。這種方法處理后，由于晶界上只有少量碳化物析出，時效后仍能保證良好的塑性和較高的強度。此外，由于調整處理的加熱溫度較高，奧氏體（以后的馬氏體）中的碳及合金元素含量增加，也增加了鋼的強度。
4. 冷變(bian)形
冷變形明顯提高Ms點，促進馬氏體的轉變。通常10％～25％冷軋變形可使Ms點升至室溫以上，高變形量還可以使鋼的強度達到超高強度鋼的水平。冷變形起到調整處理的作用，隨后無須再進行冷處理而直接進行時效處理。冷變形也稱為C狀態（cold work），這種方法適用于板材生產。
5. 時效處理(li)
時效(xiao)處理也稱為(wei)H狀態（hardening），是最終一道(dao)熱處理工(gong)序，并由(you)此獲(huo)得(de)預期的力學性能。當鋼發生馬氏(shi)體(ti)相變(bian)，時效(xiao)溫(wen)度高于(yu)400℃后(hou)，視鋼中添加合金元(yuan)素(su)的不(bu)同而(er)析出各種強(qiang)化(hua)相，大多在400～500℃達(da)到時效(xiao)硬化(hua)峰值，繼續提高回(hui)火溫(wen)度將產生過時效(xiao)。

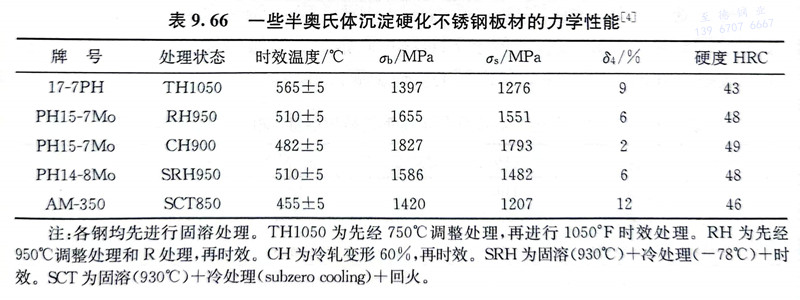

上述各種狀態(tai)的(de)組合可使(shi)這類鋼獲得所要求(qiu)的(de)力(li)學性能和使(shi)用性能。表9.66為一些半(ban)奧(ao)氏體沉(chen)淀硬化不銹鋼的(de)力(li)學性能。
