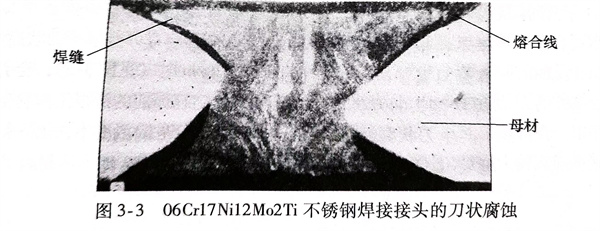

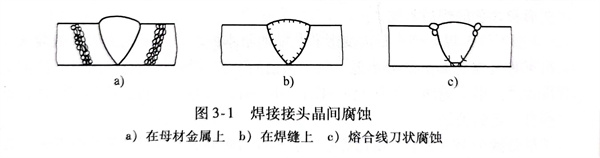

在18-8型不(bu)銹鋼的焊縫金屬中滲入穩定化合金元素鈦、鈮、鋯等，可以消除圖3-1a和圖3-1b兩種形式的晶間腐蝕，但又可能會出現如圖3-1c中的腐蝕現象，即順著焊縫金屬的熔合線發生像刀切一樣的腐蝕，稱它為刀狀腐蝕(shi)。刀狀腐蝕是順著焊縫熔合線向板厚度方向深人，并慢慢地向母材金屬和焊縫金屬發展，如圖3-3所示。刀狀腐蝕將成為制約焊接結構使用壽命的薄弱環節。

  刀狀腐蝕只是焊接接頭出現的一種特殊的晶間腐蝕，它也與Cr的C化合物（Cr₂₃C₆）析出有關。它經歷了高溫過熱和中溫敏化兩個熱過程而發生的。

  1. 高(gao)溫過熱是指含鈦(tai)(tai)或(huo)含鈮(ni)的(de)(de)奧氏(shi)體(ti)不銹鋼中(zhong)，碳(tan)和鈦(tai)(tai)或(huo)鈮(ni)的(de)(de)親合力比(bi)鉻(ge)大，首先(xian)形(xing)成(cheng)鈦(tai)(tai)或(huo)鈮(ni)的(de)(de)碳(tan)化物。若鋼中(zhong)鈦(tai)(tai)或(huo)鈮(ni)的(de)(de)含量足(zu)夠高(gao)時就不會(hui)形(xing)成(cheng)鉻(ge)的(de)(de)碳(tan)化物，且(qie)保證(zheng)奧氏(shi)體(ti)不銹鋼中(zhong)鉻(ge)的(de)(de)含量不降(jiang)低(di)，不會(hui)出現貧鉻(ge)現象，此(ci)時具有(you)(you)較(jiao)(jiao)高(gao)的(de)(de)抗(kang)晶(jing)(jing)間腐蝕能力。但是，在焊接時，在焊接熱影響(xiang)區(qu)過熱區(qu)的(de)(de)高(gao)溫下(xia)，鈦(tai)(tai)或(huo)鈮(ni)的(de)(de)碳(tan)化物向奧氏(shi)體(ti)相溶解。在高(gao)溫下(xia)，碳(tan)比(bi)鈦(tai)(tai)或(huo)鈮(ni)的(de)(de)擴散(san)速(su)度大得多(duo)，所(suo)以溶解的(de)(de)碳(tan)可(ke)以迅速(su)向晶(jing)(jing)界處遷移。冷卻后，奧氏(shi)體(ti)相溶解有(you)(you)較(jiao)(jiao)多(duo)的(de)(de)鈦(tai)(tai)或(huo)鈮(ni)原子，而(er)晶(jing)(jing)界處含有(you)(you)較(jiao)(jiao)多(duo)的(de)(de)碳(tan)原子，鈦(tai)(tai)或(huo)鈮(ni)就失(shi)去(qu)了(le)穩定碳(tan)的(de)(de)作用。

  2. 中溫敏化(hua)(hua)(hua)是指(zhi)溶(rong)解了鈦或鈮的(de)(de)碳化(hua)(hua)(hua)物(wu)的(de)(de)焊接(jie)接(jie)頭(tou)被加熱(re)（如多層焊或工(gong)作(zuo)溫度）到450～850℃的(de)(de)危險溫度，鈦或鈮在奧氏(shi)體相里的(de)(de)擴散(san)速度非常慢，沒有可(ke)能移到晶(jing)界使(shi)碳再(zai)次與鉻結合(he)，于是在晶(jing)界附近(jin)的(de)(de)Cr在此處形成(cheng)碳化(hua)(hua)(hua)鉻，產(chan)生Cr的(de)(de)碳化(hua)(hua)(hua)物(wu)，使(shi)晶(jing)界貧鉻而產(chan)生一種(zhong)特殊的(de)(de)晶(jing)間(jian)腐(fu)蝕。由于是在焊縫兩側的(de)(de)對稱(cheng)的(de)(de)較(jiao)窄區域(yu)發(fa)生的(de)(de)，形如刀(dao)狀，故稱(cheng)之“刀(dao)狀腐(fu)蝕＇。
