1. 管坯預旋(xuan)轉裝置(zhi)

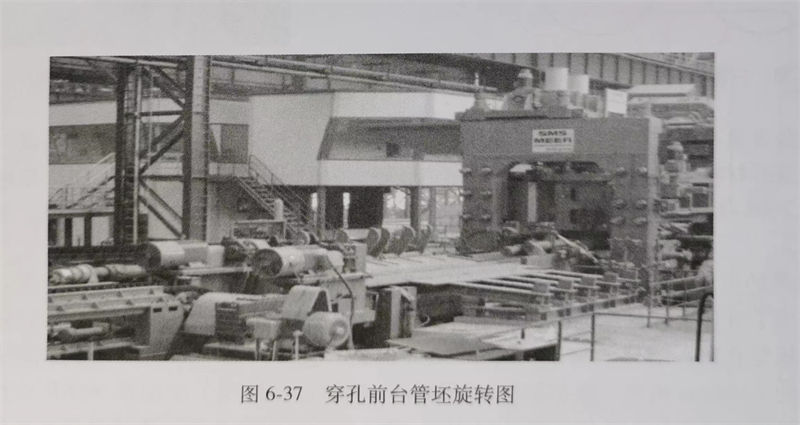

  大型的不銹鋼管(guan)穿孔機組，管坯直徑大如ф350mm、φ380mm、φ450mm、φ500mm，管坯重量大，為方便管坯咬入，防止前卡事故，在前臺設置了管坯預旋轉裝置，大管坯在推鋼機推入軋輥前在預旋轉的驅動下旋轉起來，這樣很大程度改善了咬入條件，減少了事故，提高了軋輥壽命。國內攀成鋼ф340mm機組、湖北新冶鋼φ460mm機組、天淮φ508mm機組均采用了管坯預旋轉，使用效果良好。見圖6-37所示。


圖 37.jpg


2. 關于主電機、傳(chuan)動(dong)軸擺放(fang)的位置

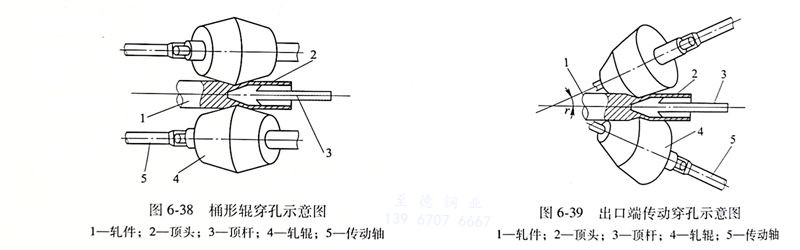

  桶(tong)形(xing)輥(gun)(gun)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)均是電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)擺(bai)放(fang)在(zai)(zai)前(qian)臺(tai)(tai)，如寶鋼(gang)改(gai)(gai)造(zao)前(qian)的(de)(de)φ140mm穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)、天津鋼(gang)管(guan)(guan)的(de)(de)φ250mm穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)以及(ji)為(wei)自動(dong)軋(ya)管(guan)(guan)配套(tao)的(de)(de)桶(tong)形(xing)輥(gun)(gun)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)等(deng)。錐(zhui)形(xing)輥(gun)(gun)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)由于(yu)采(cai)用(yong)(yong)了大輾軋(ya)角（10°～15°，多數采(cai)用(yong)(yong)15°），因此，絕大多數錐(zhui)形(xing)輥(gun)(gun)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)是將電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)放(fang)在(zai)(zai)后臺(tai)(tai)。衡(heng)陽鋼(gang)管(guan)(guan)的(de)(de)φ89mm機(ji)(ji)(ji)(ji)(ji)組，為(wei)有(you)利(li)于(yu)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)實現頂桿循環和設(she)備維(wei)(wei)護，將錐(zhui)形(xing)輥(gun)(gun)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)放(fang)在(zai)(zai)了前(qian)臺(tai)(tai)（輾軋(ya)角為(wei)10°）。鞍鋼(gang)ф159mm機(ji)(ji)(ji)(ji)(ji)組建設(she)時，將桶(tong)形(xing)輥(gun)(gun)改(gai)(gai)為(wei)錐(zhui)形(xing)輥(gun)(gun)，輾軋(ya)角為(wei)3.3°，電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)放(fang)仍放(fang)在(zai)(zai)前(qian)臺(tai)(tai)。將電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)擺(bai)放(fang)于(yu)前(qian)臺(tai)(tai)，有(you)利(li)于(yu)操(cao)作(zuo)環境的(de)(de)優(you)化，有(you)利(li)于(yu)設(she)備的(de)(de)維(wei)(wei)護。近(jin)年(nian)來國內的(de)(de)一些小(xiao)型穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)的(de)(de)改(gai)(gai)造(zao)，均采(cai)用(yong)(yong)了小(xiao)錐(zhui)角的(de)(de)錐(zhui)形(xing)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)(ji)(ji)，電(dian)(dian)機(ji)(ji)(ji)(ji)(ji)、傳(chuan)(chuan)動(dong)軸(zhou)放(fang)仍放(fang)在(zai)(zai)前(qian)臺(tai)(tai)。


圖 38.jpg


3. 頂桿的運(yun)行方(fang)式

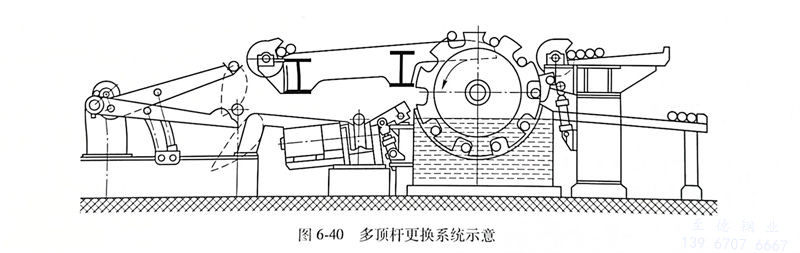

  我國早期穿孔機(ji)(ji)頂(ding)(ding)(ding)桿(gan)運(yun)行方(fang)式(shi)(shi)(shi)均采(cai)(cai)用(yong)單(dan)支(zhi)(zhi)(zhi)運(yun)行，寶(bao)鋼引進的φ140mm機(ji)(ji)組采(cai)(cai)用(yong)多支(zhi)(zhi)(zhi)頂(ding)(ding)(ding)桿(gan)（8～11支(zhi)(zhi)(zhi)）線外循環，頂(ding)(ding)(ding)桿(gan)冷卻更(geng)(geng)換(huan)機(ji)(ji)構(gou)見(jian)圖6-40。衡陽鋼管的89mm機(ji)(ji)組頂(ding)(ding)(ding)桿(gan)也是8～11支(zhi)(zhi)(zhi)，這(zhe)(zhe)(zhe)種(zhong)運(yun)行方(fang)式(shi)(shi)(shi)多用(yong)于高(gao)節(jie)奏(zou)的全浮動(dong)式(shi)(shi)(shi)、半浮動(dong)式(shi)(shi)(shi)機(ji)(ji)組，軋制節(jie)奏(zou)可(ke)以滿足3.5～49／min。這(zhe)(zhe)(zhe)種(zhong)運(yun)行方(fang)式(shi)(shi)(shi)占(zhan)地(di)面積大，配備的頂(ding)(ding)(ding)桿(gan)多（投入大），更(geng)(geng)換(huan)規格(ge)時(shi)費(fei)時(shi)費(fei)力(li)。但這(zhe)(zhe)(zhe)種(zhong)頂(ding)(ding)(ding)桿(gan)運(yun)行方(fang)式(shi)(shi)(shi)使頂(ding)(ding)(ding)頭、頂(ding)(ding)(ding)桿(gan)冷卻效(xiao)果好，可(ke)滿足高(gao)節(jie)奏(zou)的軋管機(ji)(ji)組。隨著限動(dong)軋機(ji)(ji)占(zhan)有主(zhu)導地(di)位后，單(dan)支(zhi)(zhi)(zhi)頂(ding)(ding)(ding)桿(gan)運(yun)行成為主(zhu)流，并在頂(ding)(ding)(ding)頭、頂(ding)(ding)(ding)桿(gan)內外冷卻方(fang)面開發了很多新(xin)技術(shu)。


圖 40.jpg


4. 頂桿(gan)預選轉


  天津不銹鋼管廠φ250mm連軋管機組、成都無縫ф180mm精密軋管機組，都采用頂桿預選轉機構。頂桿預選轉有利于穿孔時管坯咬入，有利于減少穿孔前卡，尤其是針對大管坯穿孔，天津不銹鋼管廠Φ460mm PQF機組也采用頂桿預選轉，但是由于頂桿預選轉機構維護成本較高，沒能在國內較大范圍推廣。


5. 頂桿小(xiao)車驅動方式

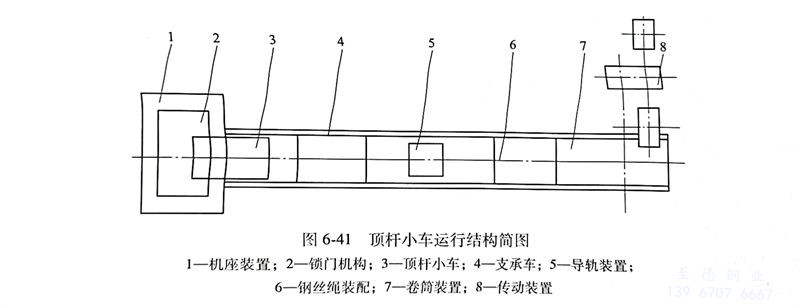

  頂桿止推小車的運行多采用鋼絲繩卷筒拖動，靠液壓缸張緊鋼絲繩保證小車運行的定位，這種方式投資少，維護簡單，但不能滿足高節奏的需要，見圖6-41。天津不(bu)銹鋼管廠φ168mmPQF機組，穿孔機采用了帶有齒條驅動的頂桿止推小車，這種小車的運行，啟、停速度快、定位精度高，最高節奏可以保證24秒／根。


圖 41.jpg


6. 頂頭的連接方式及(ji)頂頭冷卻


 頂頭(tou)與頂桿的連接方式：


   a. 一(yi)種是螺紋連(lian)接，頂(ding)頭冷(leng)卻(que)采用(yong)內外水冷(leng)，單個(ge)頂(ding)頭連(lian)續使用(yong)；


  b. 另一種是銷子連接，多(duo)支(zhi)頂桿成組循環(huan)使(shi)用，頂頭、頂桿線外冷卻(que)，多(duo)用于頂桿快速更換(huan)的高節(jie)奏(zou)機組；


  c. 還(huan)有一種(zhong)是頂(ding)(ding)頭(tou)(tou)頂(ding)(ding)桿(gan)不固(gu)定連接(jie)，采用頂(ding)(ding)頭(tou)(tou)快(kuai)速(su)(su)更(geng)換(huan)方(fang)式如天(tian)津鋼管的φ168mm機(ji)組，引進了(le)三頂(ding)(ding)頭(tou)(tou)快(kuai)速(su)(su)更(geng)換(huan)循環(huan)使用的頂(ding)(ding)頭(tou)(tou)冷卻及更(geng)換(huan)裝置，滿(man)足了(le)工藝的要求。但該頂(ding)(ding)頭(tou)(tou)更(geng)換(huan)裝置對(dui)頂(ding)(ding)桿(gan)的定位，頂(ding)(ding)頭(tou)(tou)的定位要求精度(du)較高。


7. 后臺的定心裝(zhuang)置


  穿(chuan)孔機(ji)后臺定(ding)心(xin)的(de)(de)穩(wen)定(ding)性直接影響毛管的(de)(de)壁(bi)厚精度。早期的(de)(de)穿(chuan)孔后臺定(ding)心(xin)輥，采用的(de)(de)是四輥定(ding)心(xin)，氣動(dong)壓(ya)緊，對(dui)其(qi)頂桿對(dui)中性、穩(wen)定(ding)性都(dou)較差。20世(shi)紀80年代(dai)后，隨著電控(kong)技術和(he)液壓(ya)技術的(de)(de)發(fa)展，新建機(ji)組(zu)和(he)改造機(ji)組(zu)普遍的(de)(de)做法(fa)是：


   a. 采用液壓(ya)系(xi)統實施(shi)對頂桿的壓(ya)緊(jin)；


   b. 采用三輥定心裝置（對(dui)中性高）；


   c. 增加定(ding)心裝置的架(jia)數，一般機組采(cai)用5～7架(jia)；


   d. 縮短第一架(jia)定心裝置與機(ji)架(jia)中心線的距(ju)離。


  天津不銹鋼管廠ф250mm穿孔機的第一架定心裝置安裝在機架內，采用四輥裝置，因強度不夠，經常損壞，維護也不方便。后續建設的機組不再沿用此結構，改成了機架外的三輥定心裝置。設計上將第一架三輥定心向機架方向平移，縮短軋機中心到第一架三輥定心裝置的距離，起到了減少頂桿抖動，保證壁厚精度的作用。
