1887年,曼內斯曼家族接收了英國威爾斯 Swansea郊區Landore的Siemens 煉鋼廠后,該廠命名為英國曼內斯曼鋼管公司,該廠產品原是薄板、型鋼和裝甲板。1888年末,在瑞士工程師Julius Pfau指導下,該廠不(bu)銹鋼管車間開始生產,Pfau先生聘請另一位工程師R.C Stiefel 從瑞士到該廠工作。Stiefel最初負責設計,后任車間工程師,主要管轄鋼管車間,至1894年去美國之前一直在Landore的曼內斯曼不銹鋼管廠工作,去美國后即取得一項斜軋穿孔設備的專利,據Gilbert Evan稱:“(由此)斯蒂弗爾成為曼內斯曼最強有力的競爭對手。”
斯蒂弗(fu)爾穿(chuan)(chuan)孔(kong)機受到廣泛(fan)的(de)(de)稱(cheng)贊,這一(yi)專(zhuan)利(li)在美國和歐(ou)洲根(gen)據特許權使用費原則被廣泛(fan)地應用。斯蒂弗(fu)爾對斜軋穿(chuan)(chuan)孔(kong)的(de)(de)各種(zhong)可能性進行(xing)了認真(zhen)研究,除了他的(de)(de)著名的(de)(de)23702號專(zhuan)利(li)以外,對穿(chuan)(chuan)孔(kong)這一(yi)專(zhuan)題又提出(chu)了多項專(zhuan)利(li)申請,其中有公布于1897年的(de)(de)30449號專(zhuan)利(li),這可能是第一(yi)臺真(zhen)正的(de)(de)錐輥式穿(chuan)(chuan)孔(kong)機。
廣義地講(jiang),原始意(yi)義上(shang)理解斯蒂弗爾(er)穿孔(kong)機,它包括以下三(san)種輥型(xing)。
1. 錐式輥
似乎沒怎么發(fa)展,在1898年的專(zhuan)利中就以圓盤式軋輥代替了錐式輥。
2. 圓盤式(shi)輥

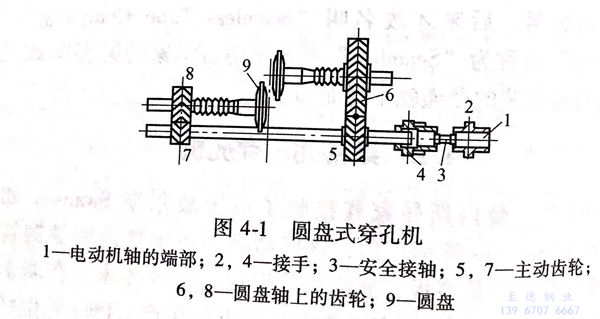

葉爾莫拉(la)耶(ye)夫(fu)稱在自動軋管機(ji)組上(shang)制造直(zhi)徑不(bu)大的(de)鋼管(ф140mm以下),對其所用(yong)坯料多采用(yong)圓(yuan)盤式(shi)穿孔機(ji)。這(zhe)種(zhong)穿孔機(ji)中傳(chuan)動裝置及圓(yuan)盤軋輥的(de)配置如圖4-1所示(shi)。

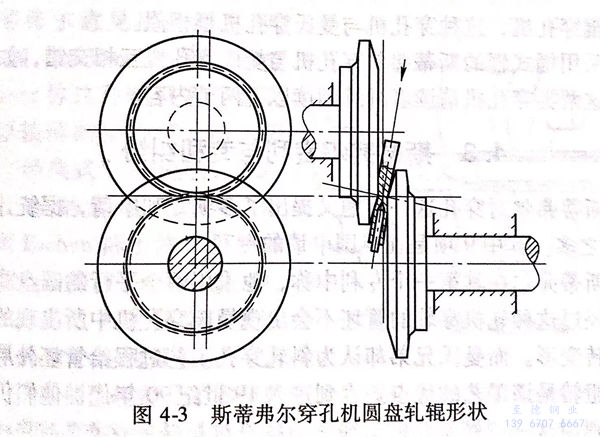

Stiefel 在(zai)英國(guo)(guo)Landore 不銹鋼(gang)管廠(chang)工作時,該(gai)廠(chang)即(ji)使用(yong)圓盤軋(ya)輥(gun)(gun)穿(chuan)(chuan)(chuan)(chuan)孔(kong)(kong)機(ji),后來Stiefel去(qu)美國(guo)(guo)后,設計制(zhi)(zhi)(zhi)造了(le)(le)這(zhe)種形式的(de)穿(chuan)(chuan)(chuan)(chuan)孔(kong)(kong)機(ji),并在(zai)Ellwood 鋼(gang)管廠(chang)投(tou)產(chan)使用(yong),生(sheng)產(chan)了(le)(le)美國(guo)(guo)的(de)第一根穿(chuan)(chuan)(chuan)(chuan)孔(kong)(kong)坯。Stiefel的(de)想法是對孔(kong)(kong)型盡(jin)可能(neng)封閉,限制(zhi)(zhi)(zhi)擴徑作用(yong),使軸向流(liu)(liu)動成(cheng)為(wei)金屬流(liu)(liu)動的(de)主流(liu)(liu)向,從而改進這(zhe)種穿(chuan)(chuan)(chuan)(chuan)孔(kong)(kong)機(ji),圖4-2示(shi)出這(zhe)種穿(chuan)(chuan)(chuan)(chuan)孔(kong)(kong)機(ji)的(de)軋(ya)輥(gun)(gun)孔(kong)(kong)型,軋(ya)輥(gun)(gun)平面在(zai)軋(ya)制(zhi)(zhi)(zhi)中心線之(zhi)下(xia),圖4-3示(shi)出圓盤軋(ya)輥(gun)(gun)形狀(zhuang)。
斯蒂(di)弗(fu)爾(er)在(zai)1898年(nian)的(de)一個(ge)專利(li)中(zhong),采用圓盤式(shi)輥而不是(shi)錐形(xing)輥作(zuo)為(wei)其基本想法。這(zhe)種類型的(de)穿孔機首先為(wei)斯蒂(di)弗(fu)爾(er)和(he)Nicholson 于1899年(nian)組建的(de) Standard Seamless Tube 公(gong)司(廠(chang))所使用。這(zhe)臺穿孔機和(he)曼內斯曼穿孔機很相(xiang)似。
3. 蘑菇式軋(ya)輥

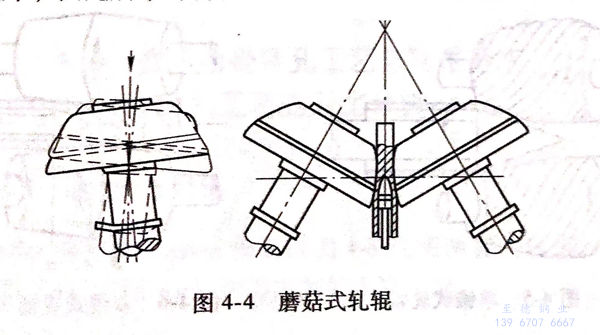

Stiefel 很快(kuai)就認定(ding)這種(zhong)圓(yuan)盤式(shi)(shi)輥(gun)穿(chuan)孔機(ji)(ji)(ji)對于生產(chan)較大(da)直徑的(de)管子不太適用,于是他設計制造了如圖4-4所示的(de)蘑菇式(shi)(shi)軋輥(gun)穿(chuan)孔機(ji)(ji)(ji)(菌式(shi)(shi)穿(chuan)孔機(ji)(ji)(ji)),這種(zhong)穿(chuan)孔機(ji)(ji)(ji)的(de)軋輥(gun)傾(qing)斜位置可調(diao),但(dan)工(gong)作(zuo)區域較窄,因(yin)此后(hou)來與(yu)自動(dong)軋管機(ji)(ji)(ji)配(pei)用的(de)穿(chuan)孔機(ji)(ji)(ji)采用設有導板(ban)的(de)桶式(shi)(shi)輥(gun)穿(chuan)孔機(ji)(ji)(ji),這種(zhong)穿(chuan)孔機(ji)(ji)(ji)與(yu)曼(man)氏(shi)穿(chuan)孔機(ji)(ji)(ji)很相似。
采(cai)用桶式輥的斯蒂弗(fu)爾(er)穿(chuan)(chuan)孔(kong)機與曼氏穿(chuan)(chuan)孔(kong)機互相交錯,如何區分(fen)這(zhe)兩類穿(chuan)(chuan)孔(kong)機請讀(du)者繼續(xu)閱讀(du)以下(xia)兩節內容。
