我國JB/T 308標準《閥門型號編制方法》。這個標準適用于工業管道的閘閥截止閥(fa)節流閥球閥(fa)碟閥(fa)隔(ge)膜閥旋塞閥止回閥、安全閥、減壓(ya)閥疏水(shui)閥(fa),包括了各種基本的類型。國內個別閥門生產廠家不采用JB/T 308的閥門型號編制方法,而自己另外采用一種方法編制閥門型號;國外廠家閥門產品代碼和中國的不同,不過閥門型號編制方法大同小異。有些工程設計單位僅進行材料描述,不用閥門編號。


  我國NB/T 47037《電站閥門型號編制方法》規定了電站用閥門的型號編制方法,與JB/T308標準《閥門型號編制方法》基本一致。


  閥門的型(xing)(xing)號(hao)(hao)是由七個單元組(zu)成,用(yong)來(lai)表明(ming)閥門類別、驅(qu)動種類、連接和(he)結構形式、密封面或襯(chen)里(li)材料、公稱壓力及(ji)閥體材料。按照《閥門型(xing)(xing)號(hao)(hao)編制方法》規(gui)定,閥門型(xing)(xing)號(hao)(hao)分七個單元,在五(wu)、六單元之(zhi)間,用(yong)一橫(heng)杠連接:

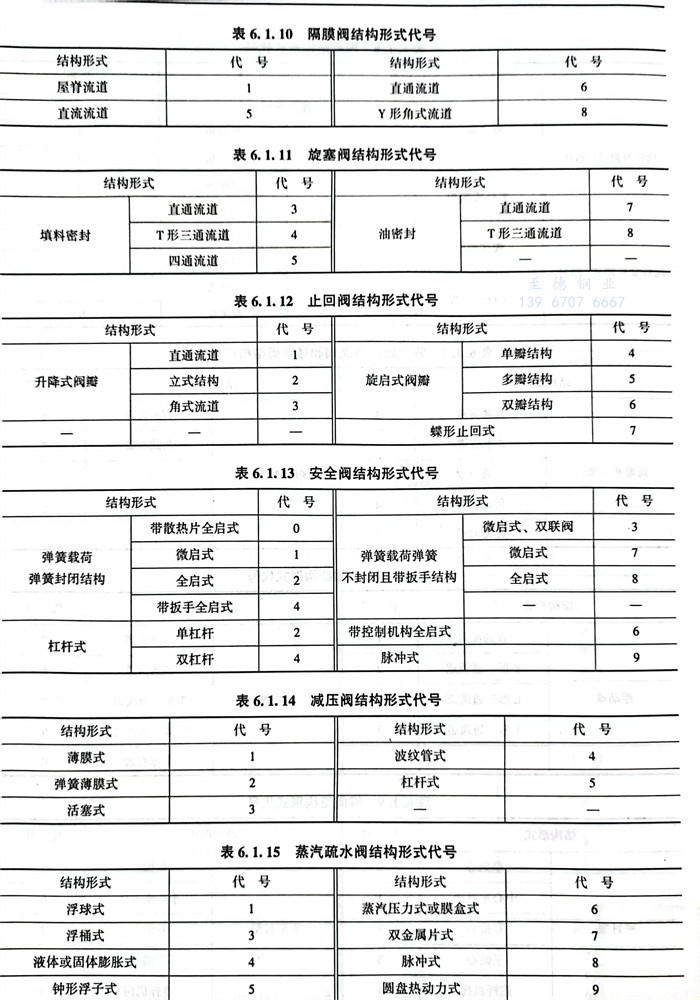

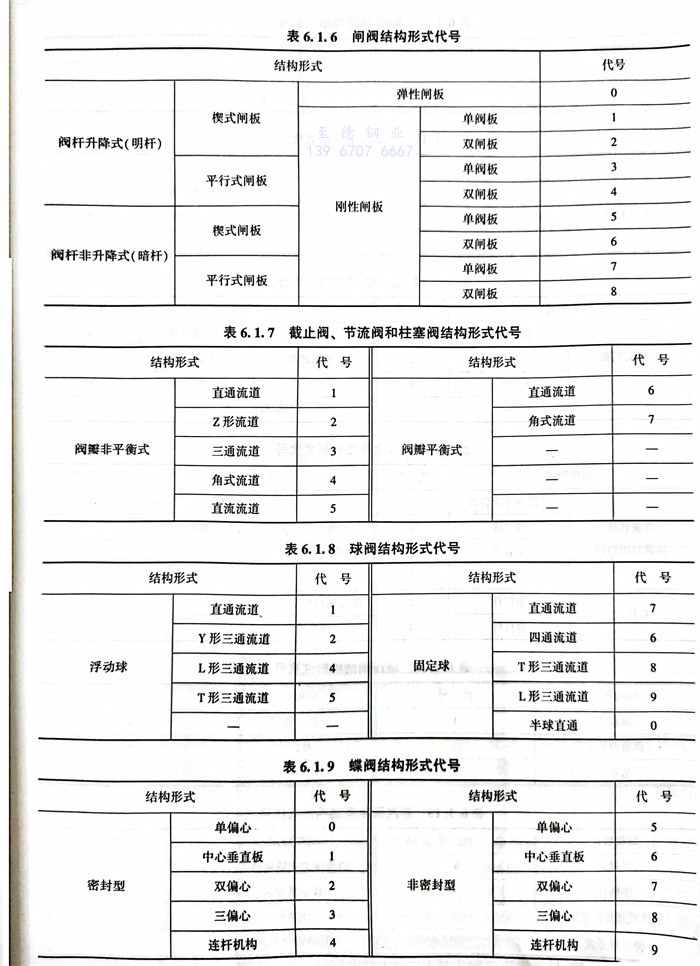

各單元(yuan)的代號見表 6.1.2~表 6.1.8





(1)如果閥門的銘牌上標示(shi)著(zhu):D741X-2.5,則表示(shi):液動(dong)、法蘭(lan)連接、垂(chui)直板(ban)式(shi)、閥瓣密(mi)封面材料為橡膠(jiao)、公稱壓力(li)PN0.25MPa、閥體材料為灰鑄鐵的碟閥。


(2)“Q21F-40P”表示手(shou)動(dong)、外螺(luo)紋連接、浮動(dong)直通式、閥座密(mi)封面為(wei)氟(fu)塑料、公稱(cheng)壓力PN4.0MPa、閥體材(cai)料為(wei)1Cr18Ni9Ti鋼的球閥。


(3)“電(dian)動機傳動、焊接、直通式、閥(fa)座密封(feng)面材料為(wei)(wei)(wei)堆焊硬質合金(jin)、公(gong)稱壓力為(wei)(wei)(wei)PN16MPa、閥(fa)體材料為(wei)(wei)(wei)12Cr1MoV鋼的截止閥(fa)”,應表(biao)示為(wei)(wei)(wei):J961Y-160V。


(4)閘閥Z541H-16C的含義:根據JB/T 308的規定:Z代表閘閥,5代表傳動方式:傘齒輪,4代表連接方式:法蘭連接,1代表結構形式:剛性單閘板,H-代表密封面材質:Cr13序不銹鋼,16代表公稱壓力1.6MPa,C代表閥體材質為碳鋼


(5)現在的JB/T 308標準《閥門型號編制方法》還是不夠完備的,它未能包括新發展的結構型式和新材料,因此編制方法必將不斷補充和改進。但新的方法產生時,閥門的結構和材料又有了新的發展;它們之間的差距將永遠存在。對于上述方法未能包括的閥門,可以參照這個方法,自行編制型號。
