不銹鋼化學著(zhu)色(se)配方 2 (見表8-9)的說明


本配方由湖南工程學院應(ying)用(yong)化學系(xi) 肖鑫、郭賢(xian)烙(luo)、鐘萍、易翔(xiang)、魏成亮、于華等人提出。



1. 添加劑的(de)影響


 ①. 硫酸鋅(xin)


  可加快著色速(su)率和降低著色溫度,改(gai)善膜層質量,色澤(ze)均勻,光亮(liang)平整,重現性較好,以3~6g/L為宜,過(guo)低,著色膜光澤(ze)和重現性不理想,過(guo)高,色澤(ze)、光亮(liang)度、重現性較差。


  ②. XHGA是過渡元(yuan)素(su)的無機鹽(yan),能改善著色膜的色澤(ze)和重現性。


    XHG-A的含(han)量(liang)以4~10g/L為宜,色(se)澤均勻,光(guang)亮度好。含(han)量(liang)6~8g/L時著(zhu)色(se)15min膜(mo)層(ceng)為金(jin)黃色(se),且(qie)重現性好。含(han)量(liang)過(guo)高(gao)或過(guo)低,鮮艷度不(bu)理(li)想。


 ③. XHGB是含鉬化合物,能改善著色膜(mo)的光(guang)澤,XHGB含量以(yi)2~6g/L為宜,色澤均勻鮮(xian)艷,光(guang)亮度好(hao)。



2. 鉻酐和(he)硫酸含量的影響

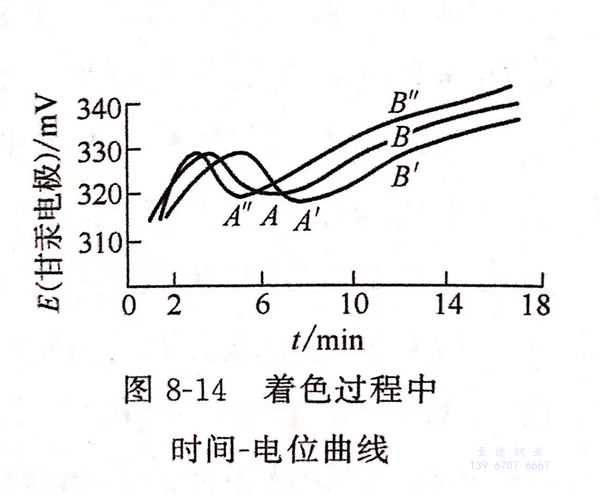

  鉻酐(gan)含量在240~280g/L, 硫酸含量在 220~300mL/L范(fan)圍(wei)內均可獲得色(se)(se)澤均勻鮮(xian)艷、裝飾性較(jiao)(jiao)強的著(zhu)色(se)(se)膜(mo)。當鉻酸濃(nong)度(du)不變時(shi),減少硫酸濃(nong)度(du),時(shi)間(jian)(jian)-電位(wei)曲(qu)線A'B'右移,見圖8-14,著(zhu)色(se)(se)的起始電位(wei)推遲,且獲得所需顏色(se)(se)對應(ying)的時(shi)間(jian)(jian)延(yan)長,其(qi)(qi)彩色(se)(se)膜(mo)的色(se)(se)差(cha)較(jiao)(jiao)明顯。而(er)硫酸濃(nong)度(du)不變,增大鉻酐(gan)濃(nong)度(du)時(shi),其(qi)(qi)時(shi)間(jian)(jian)-電位(wei)曲(qu)線A"B”左移,說(shuo)明著(zhu)色(se)(se)速率加快。但鉻酐(gan)濃(nong)度(du)過高,會使化學著(zhu)色(se)(se)顏色(se)(se)難以控制,且色(se)(se)澤較(jiao)(jiao)深,光澤欠佳。


圖 14.jpg



3. 電位-時間曲(qu)線AB


采用甘汞電(dian)(dian)(dian)(dian)(dian)極(ji)和待著色(se)(se)(se)(se)(se)不(bu)銹(xiu)鋼(gang)作正、負(fu)極(ji),用數字(zi)電(dian)(dian)(dian)(dian)(dian)壓表(biao)在最佳工藝配方(fang)(鉻酐270g/L,硫酸(suan)240mL/L,硫酸(suan)鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫度60℃)著色(se)(se)(se)(se)(se)液中測(ce)定著色(se)(se)(se)(se)(se)過程(cheng)中不(bu)銹(xiu)鋼(gang)表(biao)面電(dian)(dian)(dian)(dian)(dian)極(ji)電(dian)(dian)(dian)(dian)(dian)位(wei)(wei)(wei)與時(shi)間(jian)的曲線(xian)AB.曲線(xian)拐(guai)點A為起色(se)(se)(se)(se)(se)電(dian)(dian)(dian)(dian)(dian)位(wei)(wei)(wei),B為某(mou)種顏色(se)(se)(se)(se)(se)的著色(se)(se)(se)(se)(se)電(dian)(dian)(dian)(dian)(dian)位(wei)(wei)(wei)。著色(se)(se)(se)(se)(se)電(dian)(dian)(dian)(dian)(dian)位(wei)(wei)(wei)差ΔE=EB-EA,本工藝ΔE=7~8mV,呈(cheng)藍(lan)色(se)(se)(se)(se)(se);ΔE=13~15mV,呈(cheng)金黃(huang)色(se)(se)(se)(se)(se);ΔE=18~19mV,呈(cheng)紅色(se)(se)(se)(se)(se);ΔE=22mV,呈(cheng)綠色(se)(se)(se)(se)(se);ΔE=24mV,呈(cheng)黃(huang)綠色(se)(se)(se)(se)(se)。因此,要獲(huo)得理想的著色(se)(se)(se)(se)(se)膜,控制著色(se)(se)(se)(se)(se)時(shi)間(jian)及其對應的著色(se)(se)(se)(se)(se)電(dian)(dian)(dian)(dian)(dian)位(wei)(wei)(wei)差是(shi)非常重要的。



4. 著色液溫度


低于50℃,著色(se)速率(lv)很慢,很難著上滿意的顏色(se)。升(sheng)高退度,著色(se)速率(lv)加快。溫度控(kong)制(zhi)在55~70℃為宜。



5. 著色時間


在60℃恒溫條件下,著色(se)(se)時間在5~26min,可獲得茶色(se)(se)一(yi)藍色(se)(se)一(yi)橙色(se)(se)-金黃(huang)色(se)(se)一(yi)紅色(se)(se)一(yi)綠色(se)(se)一(yi)黃(huang)綠色(se)(se)系(xi)列顏(yan)色(se)(se)。因此,控制(zhi)一(yi)定的著色(se)(se)時間,能獲得重現性好的固(gu)定顏(yan)色(se)(se),且著色(se)(se)膜的色(se)(se)澤均勻鮮(xian)艷,光亮度好。



6. 攪(jiao)拌


 著色(se)(se)過程中,加(jia)強攪拌著色(se)(se)液,有利(li)于改善著色(se)(se)膜(mo)色(se)(se)澤(ze)的均勻性,提高(gao)色(se)(se)澤(ze)重現(xian)性。



7. 著(zhu)色膜性能(neng)

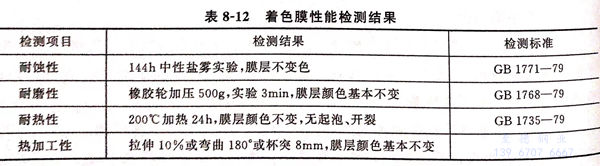

 著色膜(mo)性能(neng)檢測結(jie)果(guo)見表8-12.


表 12.jpg



8. 著色液使用壽命


  采用2L著(zhu)色(se)(se)(se)液在(zai)(60±2)℃、著(zhu)色(se)(se)(se)時間(jian)為15min的條件下反復著(zhu)色(se)(se)(se)處理,直(zhi)到著(zhu)色(se)(se)(se)膜色(se)(se)(se)澤不理想為一周期(qi),補(bu)加100mL著(zhu)色(se)(se)(se)補(bu)加液(由鉻酐、硫酸、硫酸鋅及添(tian)加劑配成(cheng))重(zhong)新實(shi)驗,共做(zuo)4個(ge)周期(qi),每(mei)個(ge)周期(qi)每(mei)升溶液可(ke)著(zhu)色(se)(se)(se)約(yue)0.9㎡,表明著(zhu)色(se)(se)(se)液使用壽(shou)命長,可(ke)調性好,工藝維護(hu)簡便,生產成(cheng)本低(di)。
