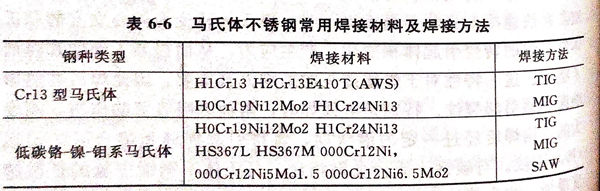

熔化焊的各種方法均可用來焊接鉻系馬氏體(ti)不銹鋼，但最常用的方法是手工焊條電弧焊和鎢極氬弧焊。當采用手工焊條電弧焊時應盡可能采用低氫、超低氫焊條，焊前焊條要經過300~350℃的高溫烘烤以減少擴散氫的含量，降低冷裂紋的敏感性。鎢極氬弧焊（TIC)主要使用于薄壁構件和管道焊件，以及重要部件的打底焊。TIG焊的特點是焊接質量高，焊縫成型美觀，可單面焊雙面成型，保證鋼管內焊縫的成型質量。焊接時為防止背面氧化，打底焊通常采取氬氣背面保護的措施。Ar+CO2或Ar+O2的富氬混合氣體保護熔化極焊也常用于焊接馬氏體不銹鋼，具有焊接效率高、焊縫質量較好以及焊縫金屬具有較高抗氫致（冷）裂紋的特點。表6-6是已標準化的Cr13型馬氏體及低碳鉻-鎳-鉬系馬氏體不銹鋼常用焊材和焊接方法。
鉻(ge)系馬氏(shi)體不銹鋼，因(yin)焊(han)接(jie)性較差，采用與母材(cai)成分相(xiang)同的(de)(de)焊(han)材(cai)時(shi)，通常均應采取焊(han)前預熱，焊(han)后熱處(chu)理(li)。但(dan)當焊(han)件的(de)(de)拘束度大(da)，且難以(yi)進行預熱和焊(han)后熱處(chu)理(li)時(shi)，也可(ke)以(yi)采用奧(ao)氏(shi)體型焊(han)接(jie)材(cai)料(liao)（見表(biao)6-3),以(yi)提高焊(han)接(jie)接(jie)頭的(de)(de)塑性和韌性，防止(zhi)裂(lie)紋的(de)(de)發生。
但奧(ao)(ao)氏(shi)體(ti)(ti)或以(yi)奧(ao)(ao)氏(shi)體(ti)(ti)為主的(de)(de)焊(han)縫金(jin)屬(shu)強(qiang)度要低(di)于馬氏(shi)體(ti)(ti)母材(cai)，而且(qie)由于焊(han)縫金(jin)屬(shu)的(de)(de)化學(xue)成分(fen)和(he)(he)顯(xian)微組織與母材(cai)差別較(jiao)大(da)(da)，焊(han)接(jie)殘余應(ying)(ying)力較(jiao)大(da)(da)，對于焊(han)接(jie)接(jie)頭的(de)(de)使(shi)用性能會產(chan)生不利影響，特別是對接(jie)頭的(de)(de)疲勞蠕變性能和(he)(he)應(ying)(ying)力腐蝕破裂(lie)不利。因此，采用奧(ao)(ao)氏(shi)體(ti)(ti)焊(han)材(cai)時，應(ying)(ying)根據使(shi)用條件(jian)嚴格選擇，并(bing)要求進行工藝(yi)評定。有時還可采用鎳(nie)基合金(jin)焊(han)材(cai)，使(shi)焊(han)縫的(de)(de)膨(peng)脹系(xi)數與母材(cai)接(jie)近，盡量降低(di)焊(han)接(jie)殘余應(ying)(ying)力和(he)(he)高溫(wen)熱應(ying)(ying)力。
由于馬(ma)氏體不銹(xiu)鋼焊接性較差，焊接馬氏體不銹鋼時，不論用手工電弧焊、藥芯焊絲半自動焊接或自動焊，還是用氣體保護焊（TIG或MIG)、自動埋弧焊，都必須預熱，保持層間溫度，并進行焊后處理。預熱溫度一般為200~300℃.雖然馬氏體轉變溫度甚高，但并不推薦采用高于300℃的預熱與層間溫度。鋼中的含碳量仍然是一個主要因素，由它來選擇預熱溫度，當然還與工件厚度有關。
一旦要采取焊后熱處理措施，必須全面考慮冶金因素的利弊。
藥芯焊(han)(han)絲(si)與埋弧(hu)焊(han)(han)、體保護焊(han)(han)（包(bao)括熔(rong)化極與非(fei)熔(rong)化極）焊(han)(han)絲(si)的(de)熔(rong)敷(fu)金(jin)屬、化學成(cheng)分與手(shou)工電弧(hu)焊(han)(han)條僅(jin)在(zai)硅、銅、錳(meng)含量上有些區別，其他基(ji)本(ben)一樣。
馬(ma)氏體(ti)(ti)不(bu)銹鋼焊(han)后熱(re)處(chu)理的(de)(de)作用有(you)(you)兩點：一是通過(guo)退(tui)(tui)火降低焊(han)縫金(jin)屬與熱(re)影(ying)響(xiang)區(qu)的(de)(de)硬度，以(yi)改善韌性；二是降低焊(han)接殘余應力。通常對這類(lei)鋼的(de)(de)焊(han)后熱(re)處(chu)理采(cai)用亞臨界退(tui)(tui)火及完(wan)全(quan)退(tui)(tui)火。完(wan)全(quan)退(tui)(tui)火適用于把(ba)多相組成的(de)(de)熱(re)影(ying)響(xiang)區(qu)轉化為含鐵素體(ti)(ti)的(de)(de)組織。完(wan)全(quan)退(tui)(tui)火需有(you)(you)適當的(de)(de)過(guo)程控制，只有(you)(you)在(zai)要求取得最(zui)為軟化的(de)(de)條件(jian)下才(cai)采(cai)用，因為它(ta)有(you)(you)形成粗大碳(tan)化物的(de)(de)副作用。
電(dian)(dian)阻點焊(han)(han)、閃(shan)光焊(han)(han)、電(dian)(dian)子束焊(han)(han)以及高頻電(dian)(dian)阻焊(han)(han)皆可(ke)用(yong)于馬氏體不銹鋼的焊(han)(han)接，注意(yi)事項同上面(mian)電(dian)(dian)弧焊(han)(han)中所述相同。
