例如香蕉視頻app連接:12Cr18Ni9(302)、Y12Cr18Ni9(303)、香蕉視頻app連接:06Cr19Ni10(304)和(he)香蕉視頻app連接:06Cr17Ni12Mo2(316)在退火狀(zhuang)況下抗拉強(qiang)度(du)范圍與(yu)碳鋼(gang)的抗拉強(qiang)度(du)范圍大(da)致相同。但是(shi)，香蕉視頻app連接:奧氏體不銹鋼的(de)抗(kang)拉(la)強度與屈(qu)服強度之間的(de)范(fan)圍要比低碳(tan)或中碳(tan)鐵素體鋼大(da)得多。例(li)如、退火(huo)后的(de)Y12Cr18Ni9(303)鋼抗(kang)拉(la)強度和屈(qu)服強度間有明顯的(de)較大(da)范(fan)圍，從而在(zai)切削時引(yin)起“黏(nian)著(zhu)”，導(dao)致刀具尖處的(de)堆積，加之精度不好，過熱和刀具壽命短(duan)。

 為了避免加工硬化(hua)和減少刀(dao)具(ju)前(qian)切(qie)(qie)屑的堆(dui)積，切(qie)(qie)削(xue)奧氏(shi)體(ti)不銹鋼(gang)(gang)時(shi)，使用比碳鋼(gang)(gang)較大(da)的進刀(dao)量和較慢的切(qie)(qie)削(xue)速度。還推薦(jian)使用螺(luo)旋(xuan)形切(qie)(qie)屑刀(dao)具(ju)來(lai)切(qie)(qie)削(xue)所有的奧氏(shi)體(ti)鋼(gang)(gang)，特別是(shi)高合金(jin)鋼(gang)(gang)號(hao)，如16Cr23Ni3(309)鋼(gang)(gang)，因為這些奧氏(shi)體(ti)鋼(gang)(gang)的切(qie)(qie)屑非常柔(rou)韌，而且像(xiang)長(chang)繩一樣。

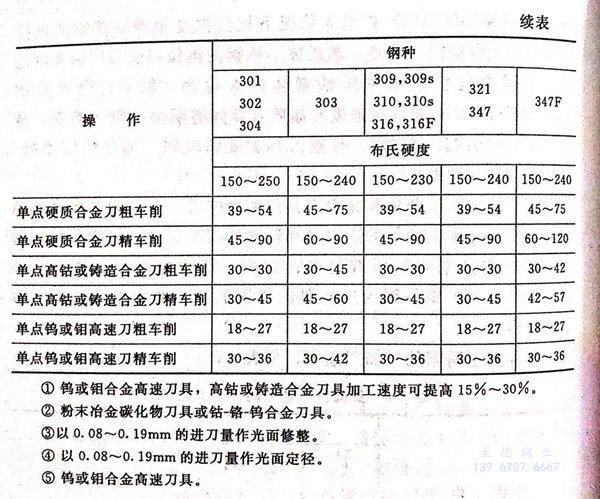

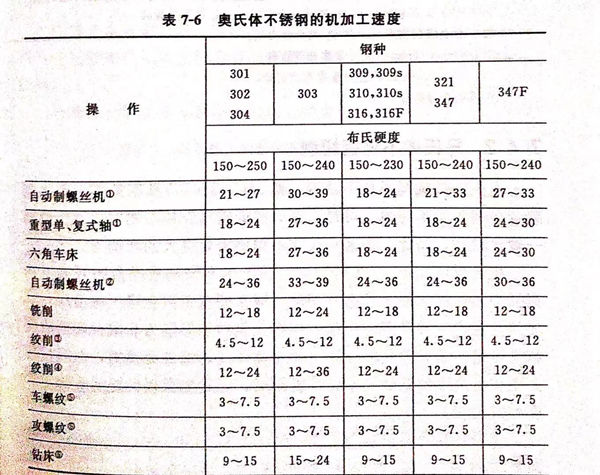

 奧(ao)氏(shi)體(ti)不銹鋼的機加工速(su)度、見表7-6。
