熱(re)擠(ji)壓香蕉視頻app連接:不銹鋼管坯(pi)料感(gan)應(ying)加熱(re)時的(de)(de)(de)(de)效率(lv)(lv)(lv)，取決(jue)于(yu)電流(liu)頻率(lv)(lv)(lv)的(de)(de)(de)(de)正確選擇(ze)：總效率(lv)(lv)(lv) = 電效率(lv)(lv)(lv) × 熱(re)效率(lv)(lv)(lv) ，式中 電效率(lv)(lv)(lv)——考慮到(dao)電流(liu)通過感(gan)應(ying)器銅線(xian)而引(yin)起(qi)能量損(sun)失(shi)的(de)(de)(de)(de)效率(lv)(lv)(lv)；熱(re)效率(lv)(lv)(lv)——考慮到(dao)透過感(gan)應(ying)器熱(re)絕緣的(de)(de)(de)(de)熱(re)損(sun)失(shi)以及(ji)加熱(re)裝置(zhi)工作過程中輻射掉的(de)(de)(de)(de)熱(re)損(sun)失(shi)時的(de)(de)(de)(de)效率(lv)(lv)(lv)。

 電效率隨著電流頻率的升高而提高，并以漸線的形式接近于其本身的極限當不銹鋼管坯(pi)料直徑與熱金屬內電流穿透深度之比等于10時的電流頻率，使加熱裝置的電效率達到最高。

 由于(yu)感應電(dian)流(liu)只沿(yan)坯料的(de)(de)表面(mian)層(ceng)流(liu)動，所以熱(re)(re)(re)量也只產生于(yu)坯料的(de)(de)表面(mian)層(ceng)而(er)在這(zhe)一活(huo)性放熱(re)(re)(re)層(ceng)下(xia)的(de)(de)金屬層(ceng)是(shi)按導熱(re)(re)(re)的(de)(de)方式(shi)來(lai)(lai)進行加(jia)熱(re)(re)(re)。由于(yu)這(zhe)種(zhong)方式(shi)的(de)(de)傳熱(re)(re)(re)需要較長(chang)的(de)(de)時間，因而(er)增(zeng)加(jia)了(le)熱(re)(re)(re)損失。為了(le)提高加(jia)熱(re)(re)(re)裝置的(de)(de)熱(re)(re)(re)效率，采用降低(di)電(dian)流(liu)頻(pin)率來(lai)(lai)增(zeng)加(jia)坯料的(de)(de)電(dian)流(liu)穿透深度(du)，可(ke)縮短加(jia)熱(re)(re)(re)時間。

 理(li)論計算(suan)與(yu)實(shi)驗得出，對(dui)于圓(yuan)坯，當(dang)(dang)直徑(jing)與(yu)電流(liu)穿(chuan)透(tou)深度之比在3~5時(shi)，加熱裝置的總效率(lv)最(zui)大。而實(shi)際上當(dang)(dang)這個比值在2.5~60時(shi)，所(suo)選(xuan)的電流(liu)頻率(lv)已經(jing)能夠滿足要(yao)求。各種(zhong)直徑(jing)的圓(yuan)坯感應加熱時(shi)，標準電流(liu)頻率(lv)的合理(li)應用范(fan)圍列于表(biao) 2-10。

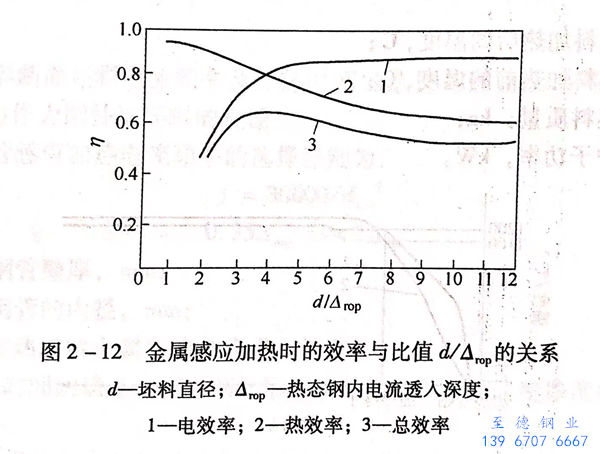

 圖(tu) 2-12 所示為感應加熱裝置(zhi)的(de)電效(xiao)(xiao)率(lv)、熱效(xiao)(xiao)率(lv)和總效(xiao)(xiao)率(lv)與比值的(de)關系特征曲線。

  鐵磁性壞料(liao)加(jia)熱(re)時(shi)，為了提高加(jia)熱(re)速度(du)和減(jian)小單位能(neng)耗(hao)，可以(yi)用(yong)兩(liang)種頻率(lv)的電流，即在磁性轉變點(dian)以(yi)前用(yong)低(di)頻，如(ru)60mm及更(geng)大直徑不銹鋼管坯料(liao)時(shi)用(yong)50Hz電流頻率(lv)。而在熱(re)規范時(shi)，則(ze)按上述原則(ze)選(xuan)頻。但選(xuan)用(yong)雙頻時(shi)應該是經濟的。
