由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

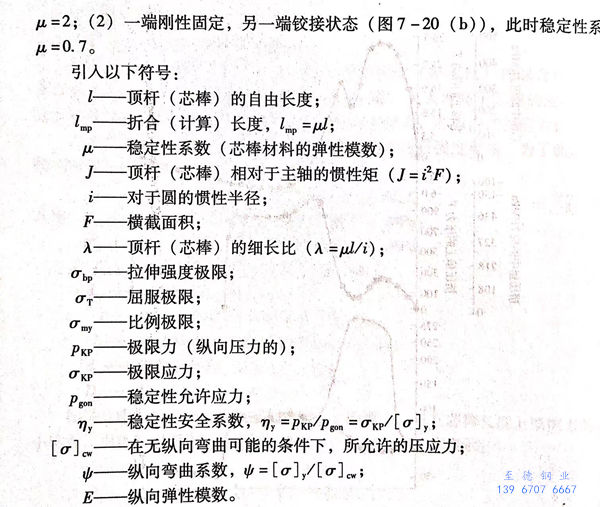

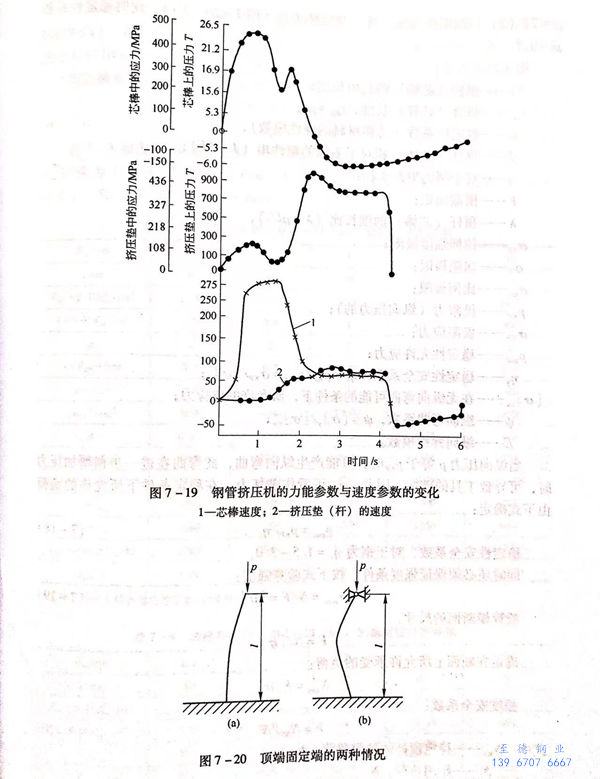

在(zai)分析芯(xin)棒的穩定性(xing)時必(bi)須采用固定一(yi)端(duan)的條件和施(shi)加(jia)負荷的方法。對于(yu)現(xian)代擠(ji)壓(ya)機(ji)的不銹鋼管(guan)穿孔芯(xin)棒，為了確定穩定性(xing)系數，可以采取以下兩種情況（圖7-20):(1)一(yi)端(duan)剛性(xing)固定，另一(yi)端(duan)自由狀態（圖7-20(a)),此時穩定性(xing)系數

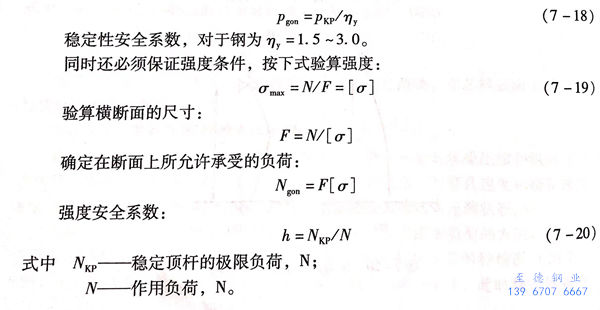

當縱向壓力p等于Pkp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：
計算時，應考慮(lv)所采用(yong)芯棒的材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不超過600~800MPa的單位壓力下，有滿意的使用(yong)壽命。當(dang)單位壓力大于1000MPa時，使用(yong)壽命顯著下降(jiang)。
在(zai)芯棒(bang)端部固定、頂桿為不(bu)變的(de)圓截面時，按尤拉公(gong)式確定臨界力(li)，即

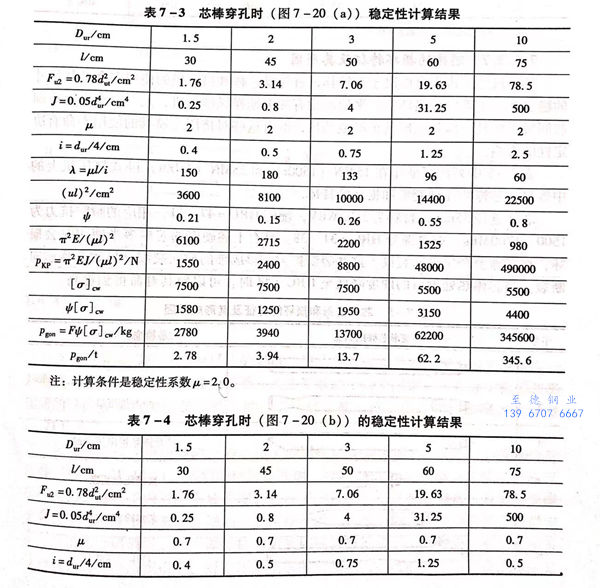

表 7-3 和表 7-4 是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑Dur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
