擠壓不銹鋼管經過冷卻之后，會出現或大或小的彎曲，必須按工藝要求進行矯直。鋼管的矯直一般在冷狀態下進行。對于高強度或超高強度的鋼管，為了減少工具和能量的損耗，也有采用在350~500℃溫度下的中溫矯直，并且在溫矯冷卻之后，采用壓力矯直機進行補矯。


通常使(shi)用的(de)矯(jiao)直機有(you)輥式矯(jiao)直機、拉伸矯(jiao)直機和壓力矯(jiao)直機。


1. 輥(gun)式(shi)矯直機


  輥(gun)式矯(jiao)(jiao)直(zhi)機(ji)使用(yong)最為普遍。因為其產量(liang)高、矯(jiao)(jiao)直(zhi)質量(liang)好，并(bing)且還能起到定徑(jing)的作(zuo)用(yong)。輥(gun)式矯(jiao)(jiao)直(zhi)機(ji)又有五輥(gun)、六輥(gun)和七(qi)輥(gun)等(deng)矯(jiao)(jiao)直(zhi)機(ji)以及立式或臥式矯(jiao)(jiao)直(zhi)機(ji)之分。


  七輥(gun)(gun)(gun)矯(jiao)(jiao)直(zhi)(zhi)機(ji)(ji)是使用較為(wei)普遍的(de)(de)一(yi)(yi)種(zhong)矯(jiao)(jiao)直(zhi)(zhi)機(ji)(ji)的(de)(de)結構(gou)。其在矯(jiao)(jiao)直(zhi)(zhi)輥(gun)(gun)(gun)之(zhi)間，隔有傳動(dong)輥(gun)(gun)(gun)，或為(wei)全(quan)傳動(dong)輥(gun)(gun)(gun)結構(gou)，上下輥(gun)(gun)(gun)或左右輥(gun)(gun)(gun)與矯(jiao)(jiao)直(zhi)(zhi)中(zhong)心線(xian)成(cheng)一(yi)(yi)定角度布置，不銹鋼(gang)管(guan)(guan)借助(zhu)于(yu)矯(jiao)(jiao)直(zhi)(zhi)輥(gun)(gun)(gun)獲得螺旋前進(jin)(jin)(jin)運動(dong)。為(wei)了(le)減小(xiao)鋼(gang)管(guan)(guan)矯(jiao)(jiao)直(zhi)(zhi)后(hou)的(de)(de)殘余應力，改善表面質量，矯(jiao)(jiao)直(zhi)(zhi)輥(gun)(gun)(gun)的(de)(de)輥(gun)(gun)(gun)形經過專(zhuan)門的(de)(de)孔(kong)型(xing)設計和精心的(de)(de)加工。不銹鋼(gang)管(guan)(guan)矯(jiao)(jiao)直(zhi)(zhi)前，先將(jiang)各矯(jiao)(jiao)直(zhi)(zhi)輥(gun)(gun)(gun)調整(zheng)到恰好壓住鋼(gang)管(guan)(guan)2/3輥(gun)(gun)(gun)身長度和鋼(gang)管(guan)(guan)表面接觸，然后(hou)進(jin)(jin)(jin)行試矯(jiao)(jiao)。符合要求后(hou)，再(zai)進(jin)(jin)(jin)行批量矯(jiao)(jiao)直(zhi)(zhi)鋼(gang)管(guan)(guan)。


  另外(wai)還有(you)一種“3-1-3”輥(gun)式矯直機，3個(ge)矯直輥(gun)互成(cheng)120°交叉(cha)形成(cheng)孔型(xing)，中間為1個(ge)壓(ya)(ya)輥(gun)，其適用(yong)矯直鋼管規格范圍廣，并有(you)定(ding)徑作用(yong)。擠壓(ya)(ya)空心型(xing)材是擠壓(ya)(ya)機的特色功能(neng)之一。一般的擠壓(ya)(ya)車間都(dou)會配備一定(ding)能(neng)力(li)的型(xing)材矯直設備。


2. 拉伸(shen)矯直機(ji)


  實(shi)心和空心型(xing)材的(de)(de)(de)矯直(zhi)一般采用專門的(de)(de)(de)扭擰一拉(la)伸矯直(zhi)機。這種(zhong)矯直(zhi)機采用液壓傳動。根據(ju)矯直(zhi)型(xing)材的(de)(de)(de)品種(zhong)和規格，拉(la)伸力波(bo)動在150~800t,采用單獨(du)的(de)(de)(de)油泵傳動。


  拉(la)伸(shen)矯(jiao)(jiao)直機(ji)一(yi)般具有轉(zhuan)動(dong)夾緊(jin)器和液壓拉(la)伸(shen)頭(tou)，移(yi)動(dong)中心架及剛(gang)性底座(zuo)結構。矯(jiao)(jiao)直機(ji)的主傳(chuan)動(dong)一(yi)端固定(ding)在基礎(chu)上(shang)(shang)，帶有扭(niu)擰(ning)頭(tou)的另(ling)一(yi)端，可以根據被矯(jiao)(jiao)直型材(cai)(cai)的長度，任意自(zi)由(you)的在固定(ding)于底座(zuo)上(shang)(shang)的軌道上(shang)(shang)移(yi)動(dong)。矯(jiao)(jiao)直時，型材(cai)(cai)的兩端分別由(you)拉(la)伸(shen)頭(tou)和扭(niu)擰(ning)頭(tou)通(tong)過(guo)異形鑲片夾緊(jin)。首先，由(you)扭(niu)擰(ning)頭(tou)將型材(cai)(cai)扭(niu)正(zheng)，然后由(you)另(ling)一(yi)端的拉(la)伸(shen)頭(tou)夾緊(jin)，并拉(la)伸(shen)至一(yi)定(ding)的延(yan)伸(shen)量，為(wei)了防止產(chan)生(sheng)大的加工(gong)硬(ying)化，延(yan)伸(shen)量一(yi)般不超過(guo)2%~3%,使(shi)型材(cai)(cai)的扭(niu)曲(qu)和彎曲(qu)同時得到(dao)矯(jiao)(jiao)正(zheng)和矯(jiao)(jiao)直。


 一般的(de)拉伸矯(jiao)直機(ji)具有(you)(you)轉動(dong)(dong)夾(jia)緊器和液壓拉伸頭，機(ji)器由單獨的(de)油泵傳動(dong)(dong)。同時，考慮到擠壓型(xing)材有(you)(you)時扭(niu)轉節距的(de)不均(jun)勻，還設(she)有(you)(you)可移動(dong)(dong)的(de)中心(xin)架夾(jia)緊裝置，以便矯(jiao)直帶有(you)(you)各(ge)種扭(niu)轉節距的(de)型(xing)材。

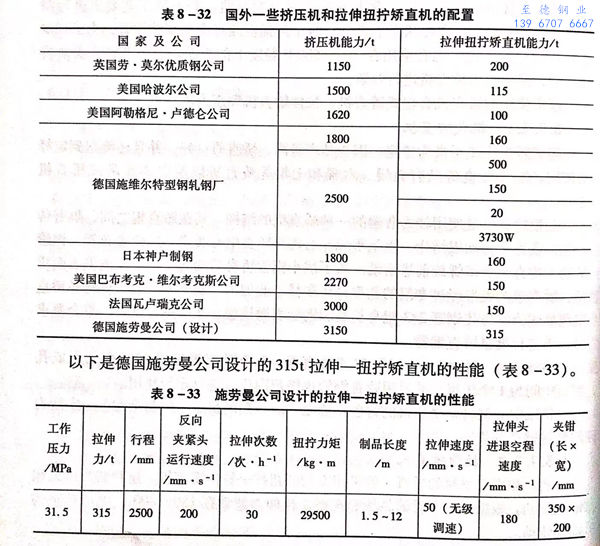

 根據擠壓(ya)機(ji)(ji)(ji)的(de)(de)噸(dun)位，決定了能擠壓(ya)型(xing)材(cai)的(de)(de)外接圓直徑。根據擠壓(ya)型(xing)材(cai)的(de)(de)材(cai)料和(he)(he)斷面積的(de)(de)大(da)小(xiao)，計算所需要的(de)(de)拉(la)伸(shen)力和(he)(he)扭擰(ning)力矩，選擇(ze)拉(la)伸(shen)矯直機(ji)(ji)(ji)的(de)(de)大(da)小(xiao)。表(biao)8-32為國外一些不銹鋼(gang)管棒型(xing)材(cai)擠壓(ya)機(ji)(ji)(ji)所配(pei)置的(de)(de)拉(la)伸(shen)扭擰(ning)矯直機(ji)(ji)(ji)。


表 32.jpg

表 33.jpg

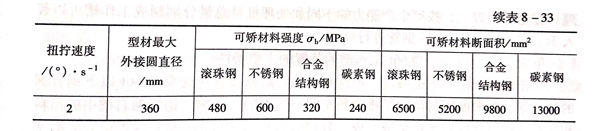

  以下是德國施(shi)勞曼公司設計的(de)315t拉伸(shen)一(yi)扭(niu)擰矯直(zhi)機的(de)性能（表(biao)8-33).


  美(mei)國Amerex 擠壓(ya)不銹鋼(gang)管(guan)廠2500t擠壓(ya)機生(sheng)產線，配有4臺拉伸(shen)矯(jiao)直(zhi)機，拉伸(shen)力分別(bie)為500t、150t、20t和3730W,能矯(jiao)直(zhi)型材(cai)斷面的(de)最大(da)外(wai)接圓直(zhi)徑(jing)為165mm.同時設有可移(yi)動的(de)中心托(tuo)架夾緊(jin)裝置(zhi)，供對發生(sheng)不同扭曲節距(ju)的(de)型材(cai)進行選(xuan)擇性扭轉和拉伸(shen)矯(jiao)直(zhi)。
