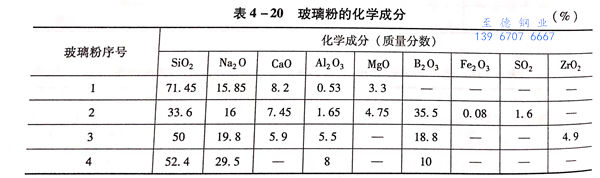

美國擠壓香蕉視頻app連接:不銹鋼管和鈦合金時潤滑墊用香蕉視頻app連接:玻璃潤滑劑。對于鋼和鈦的熱擠壓，采用不同成分的玻璃粉（表4-20)和1%~90%（體積分數）的石墨或MoS2或氮化硼的混合物潤滑劑（石墨90%或MoS2 40%或氮化硼40%),用含10%或小于10%的固體潤滑劑構成玻璃一固體潤滑劑混合物，有較好的效果。這可使潤滑劑增加黏性，在擠壓時能保持住潤滑薄膜。
在(zai)上述三種固體材料中，以石墨(mo)和玻璃的混合物效果最佳(jia)。
玻璃粉的(de)粒度在50~200目（0.074~0.282mm),固(gu)體潤滑(hua)劑越(yue)細(xi)越(yue)好，至少要(yao)有(you)50%的質(zhi)點粒度(du)小(xiao)(xiao)于(yu)200目(mu)(mu)（0.074mm),且最好全部(bu)都(dou)能小(xiao)(xiao)于(yu)325目(mu)(mu)（0.043mm).一般(ban)的選取方法如下：玻璃粒度(du)小(xiao)(xiao)于(yu)200目(mu)(mu)（0.074mm),石墨質(zhi)點粒度(du)全部(bu)小(xiao)(xiao)于(yu)325目(mu)(mu)（0.043mm),氮化硼(peng)（為含95%以上的高(gao)純度(du)氮化硼(peng)）粒度(du)要(yao)全部(bu)小(xiao)(xiao)于(yu)325目(mu)(mu)（0.043mm).
下列三種可能(neng)的玻璃一固(gu)體潤滑(hua)劑混合物：
10%~99%玻(bo)璃(li)粉＋90%~1% 石墨，少量(liang)水玻(bo)璃(li)作為黏結劑。
65%~95% 玻璃粉＋35%~5%MoS2,少(shao)量水玻璃作為黏結劑。
60%~90% 玻璃粉＋40%~10% 氮化硼，少(shao)量的水玻璃作為黏結劑。

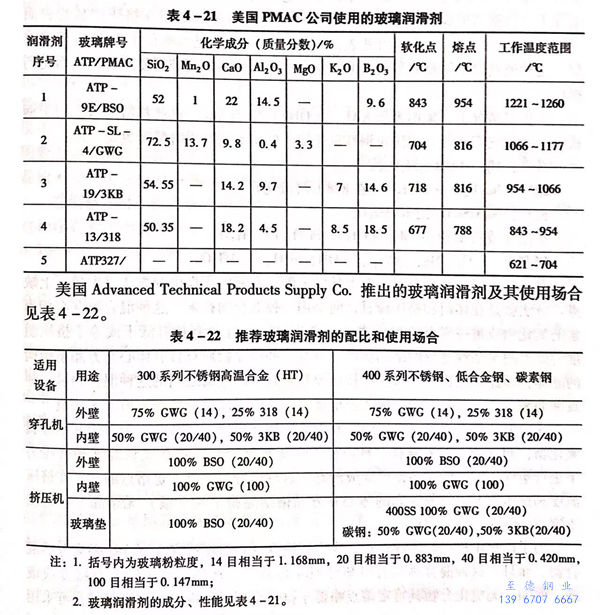

美(mei)國Amerex(PMAC)擠壓(ya)不(bu)銹鋼(gang)管和型材公(gong)司(si)使用的玻璃潤滑劑情況見(jian)表(biao) 4-21。
美國 Advanced Technical Products Supply Co.推出的玻(bo)璃潤滑劑(ji)及其使用場合(he)見表4-22.
