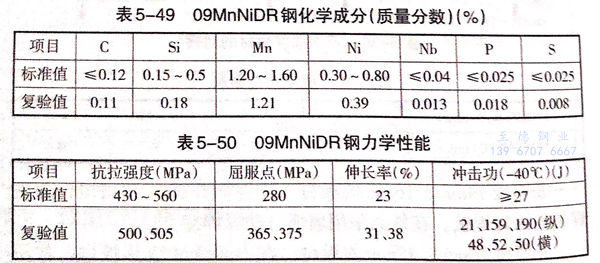

低(di)溫(wen)鋼(gang)09MnNiDR板(ban)材，厚(hou)度24mm,鋼(gang)板(ban)為正(zheng)火狀態，其(qi)化學成分及力學性能見(jian)表5-49和(he)表5-50.

 埋弧自動焊(han)(han)(han)試(shi)驗(yan)，選用焊(han)(han)(han)材：焊(han)(han)(han)絲CHW-SG,直徑(jing)4mm;焊(han)(han)(han)劑CHF105.焊(han)(han)(han)接(jie)環境為：室(shi)溫23~28℃;相(xiang)對濕度(du)(du)62%~69%.焊(han)(han)(han)接(jie)采用直流反接(jie)，V形坡(po)口，多層多道焊(han)(han)(han)，熱輸(shu)入(ru)2326kj/cm,道間溫度(du)(du)50℃.焊(han)(han)(han)后按GB150-1998及(ji)JB/T4709-2000要求進行焊(han)(han)(han)后消(xiao)除應力(li)熱處理。焊(han)(han)(han)縫及(ji)熔敷金屬化學(xue)成分見(jian)表(biao)5-51;接(jie)頭力(li)學(xue)性能見(jian)表(biao)5-52。
