1. 技術(shu)條件


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊接工藝規(gui)范

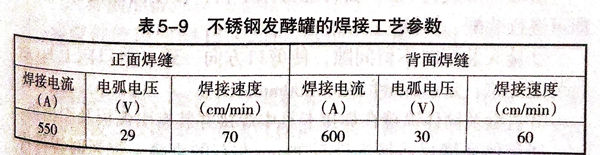

 采用Ⅰ形坡(po)口(kou)，根(gen)部間隙為4mm,坡(po)口(kou)及兩側50mm以內(nei)清理干(gan)凈，不得有(you)油污及雜質；焊(han)絲為H0Cr21Ni10,直徑(jing)為4mm;焊(han)劑為HJ260,250℃烘干(gan)并保溫2h;電(dian)源為直流反接(jie)；工藝(yi)參數見(jian)表5-9.




 為防止475℃脆化及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊(han)后進(jin)行(xing)焊(han)縫外觀檢(jian)驗，然(ran)后進(jin)行(xing)20%的X射線(xian)探傷(shang)(shang)，且符合(he)JB4730-1994《壓(ya)力(li)容器無損檢(jian)測(ce)》Ⅱ級(ji)要求，同時對工藝進(jin)行(xing)檢(jian)查(cha)：進(jin)行(xing)X射線(xian)探傷(shang)(shang)和力(li)學性能(neng)試驗，合(he)格(ge)后進(jin)行(xing)整體水壓(ya)試驗，試驗壓(ya)力(li)為(wei)0.31MPa.
