埋(mai)弧焊(han)時(shi)為了(le)調整(zheng)焊(han)接機(ji)頭(tou)與(yu)焊(han)件的(de)相(xiang)對位(wei)置，使整(zheng)個(ge)焊(han)接過程中待焊(han)處(chu)始終處(chu)于最適合(he)焊(han)接的(de)位(wei)置，還要保(bao)證在施焊(han)過程中穩定、可(ke)靠安全，一般均需有相(xiang)應的(de)輔助設(she)(she)備與(yu)焊(han)機(ji)相(xiang)配(pei)合(he)。必需的(de)輔助設(she)(she)備有焊(han)接夾具、焊(han)件變位(wei)設(she)(she)備、焊(han)機(ji)機(ji)頭(tou)變位(wei)設(she)(she)備和焊(han)縫成(cheng)形設(she)(she)備等。
1. 焊接夾具

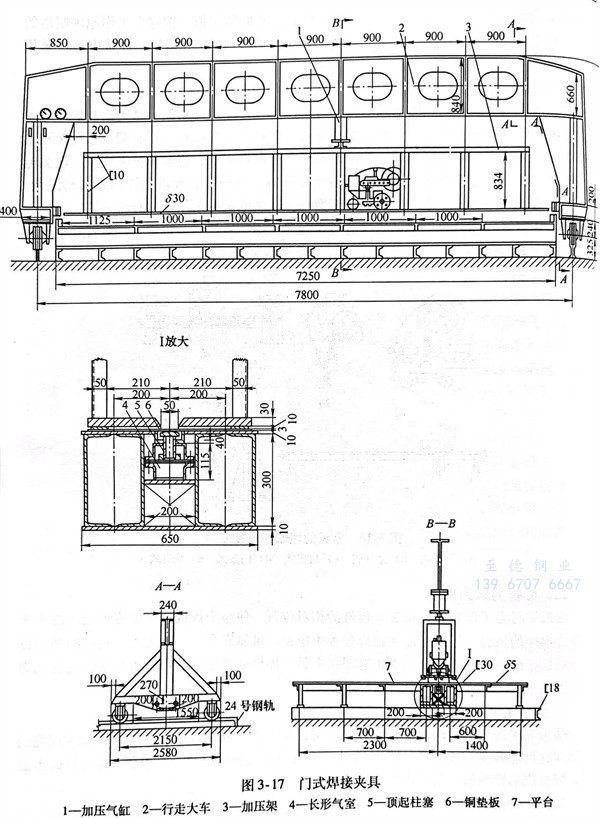

使用(yong)焊接(jie)夾(jia)具的(de)目的(de)在(zai)于使焊件準(zhun)確(que)定位(wei)并夾(jia)緊，以(yi)便焊接(jie)。這樣可以(yi)減少或免(mian)去定位(wei)焊縫(feng)且能減少焊接(jie)變形(xing)。圖3-17為一種(zhong)常用(yong)的(de)鋼(gang)板拼焊縱(zong)焊縫(feng)的(de)門式夾(jia)具的(de)示意圖，配有成形(xing)銅(tong)墊板，能獲得單(dan)面焊雙面成形(xing)的(de)焊縫(feng)。
2. 焊件變位設備

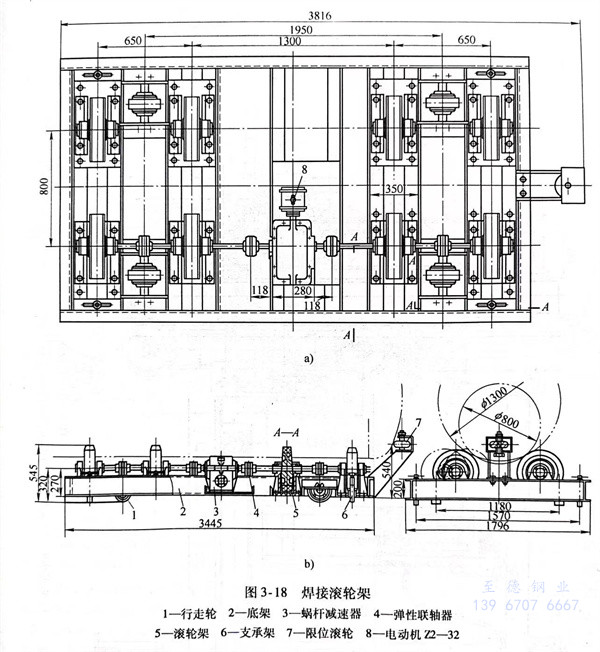

主要(yao)功能是使(shi)焊(han)(han)(han)(han)件(jian)旋轉、傾斜、翻(fan)(fan)轉以使(shi)待(dai)焊(han)(han)(han)(han)處處于最適合的(de)(de)(de)焊(han)(han)(han)(han)接(jie)位置，來(lai)達(da)到(dao)提高生產效(xiao)率，改(gai)善焊(han)(han)(han)(han)縫質(zhi)量(liang)(liang)和減輕(qing)人工勞動強度為目的(de)(de)(de)。焊(han)(han)(han)(han)件(jian)變位設(she)備的(de)(de)(de)形(xing)(xing)式(shi)(shi)、結(jie)構和尺寸(cun)(cun)要(yao)根(gen)據(ju)焊(han)(han)(han)(han)接(jie)構件(jian)的(de)(de)(de)形(xing)(xing)式(shi)(shi)、重(zhong)量(liang)(liang)專門(men)設(she)計，通常有滾(gun)(gun)(gun)輪(lun)(lun)(lun)架(jia)和翻(fan)(fan)轉機等(deng)。用于回轉體的(de)(de)(de)尺寸(cun)(cun)要(yao)根(gen)據(ju)焊(han)(han)(han)(han)接(jie)構件(jian)的(de)(de)(de)形(xing)(xing)式(shi)(shi)、重(zhong)量(liang)(liang)專門(men)設(she)計，通常有滾(gun)(gun)(gun)輪(lun)(lun)(lun)架(jia)和翻(fan)(fan)轉機等(deng)。用于回轉體的(de)(de)(de)典型滾(gun)(gun)(gun)輪(lun)(lun)(lun)架(jia)如(ru)圖3-18所示。長軸式(shi)(shi)焊(han)(han)(han)(han)接(jie)滾(gun)(gun)(gun)輪(lun)(lun)(lun)架(jia)的(de)(de)(de)主動滾(gun)(gun)(gun)輪(lun)(lun)(lun)與從動滾(gun)(gun)(gun)輪(lun)(lun)(lun)的(de)(de)(de)數(shu)量(liang)(liang)較多(duo)時，要(yao)求滾(gun)(gun)(gun)輪(lun)(lun)(lun)始終保持在同一軸線上，焊(han)(han)(han)(han)件(jian)在上面不(bu)易變形(xing)(xing)和打滑。這(zhe)種滾(gun)(gun)(gun)輪(lun)(lun)(lun)架(jia)適用于焊(han)(han)(han)(han)接(jie)中、薄壁(bi)、長度大(da)的(de)(de)(de)筒形(xing)(xing)焊(han)(han)(han)(han)件(jian)。筒體上若(ruo)有凸(tu)出(chu)附件(jian)，應防止轉動中與長軸相干涉。
3. 焊機機頭變(bian)位設備

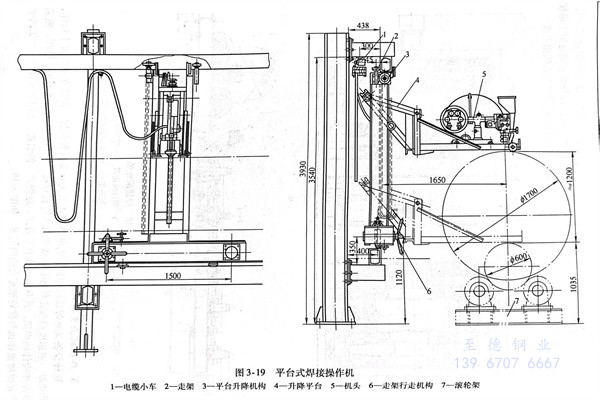

這種設備又稱焊(han)接(jie)(jie)(jie)(jie)操(cao)作機。它能將(jiang)焊(han)接(jie)(jie)(jie)(jie)機頭對準待焊(han)位置，使(shi)之在該位置上操(cao)作，或(huo)者以(yi)一(yi)定(ding)速度沿(yan)規(gui)定(ding)軌跡移動焊(han)機機頭進行焊(han)接(jie)(jie)(jie)(jie)。它與焊(han)接(jie)(jie)(jie)(jie)滾(gun)輪架(jia)等配合(he)使(shi)用，能完成(cheng)各種構件的焊(han)接(jie)(jie)(jie)(jie)，其基本形式(shi)(shi)有平(ping)臺式(shi)(shi)、懸臂式(shi)(shi)、伸縮式(shi)(shi)、龍門式(shi)(shi)等幾種。常用的平(ping)臺式(shi)(shi)焊(han)接(jie)(jie)(jie)(jie)操(cao)作機與滾(gun)輪架(jia)配合(he)使(shi)用情況，如圖3-19。
4. 焊(han)縫(feng)成(cheng)形設備

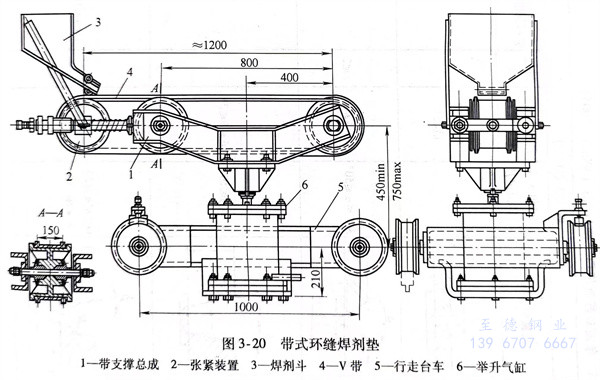

由于埋弧焊的電弧功率大，在對接接頭焊接時，為了防止熔化金屬的流失和燒穿并促使焊縫背面成形，往往需要在焊縫背面加墊板。最常用的焊縫成形設備除前面所述銅墊板外，還有焊劑襯墊，它適用于縱焊縫和環焊縫。圖3-20為典型的帶式環焊縫焊劑墊的示意圖。圖中舉升氣缸6在工作時將帶支撐總成1舉起，使帶兩邊凸棱與工作表面接觸，帶在摩擦力的作用下隨焊件運動。位于帶一端的焊劑斗3內焊劑經出料口落在帶上，傳到待焊點之下方，托住高溫的熔池，過后將多余焊劑傳到另一端，落入回收箱內，供重復使用。
