影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

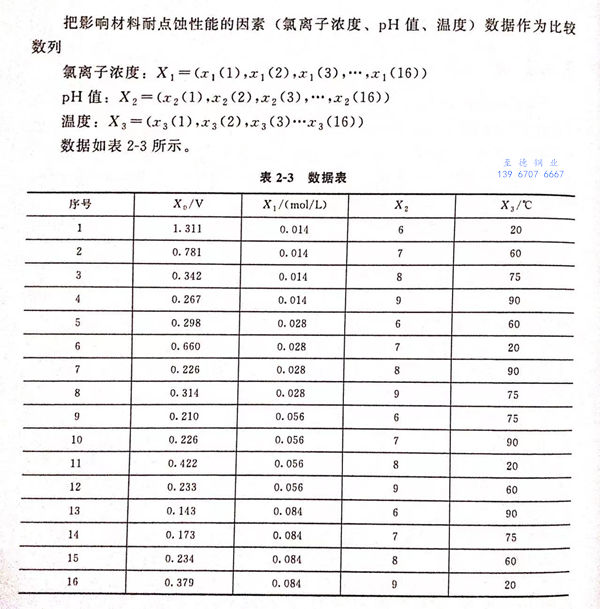

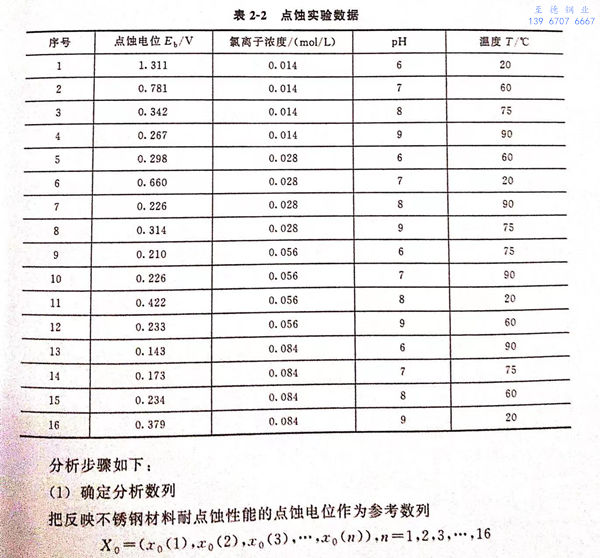

文獻中給出了點(dian)蝕電位偏差值，在此不考慮偏差，數(shu)據如表2-2所示。
2. 無量綱化(hua)處理

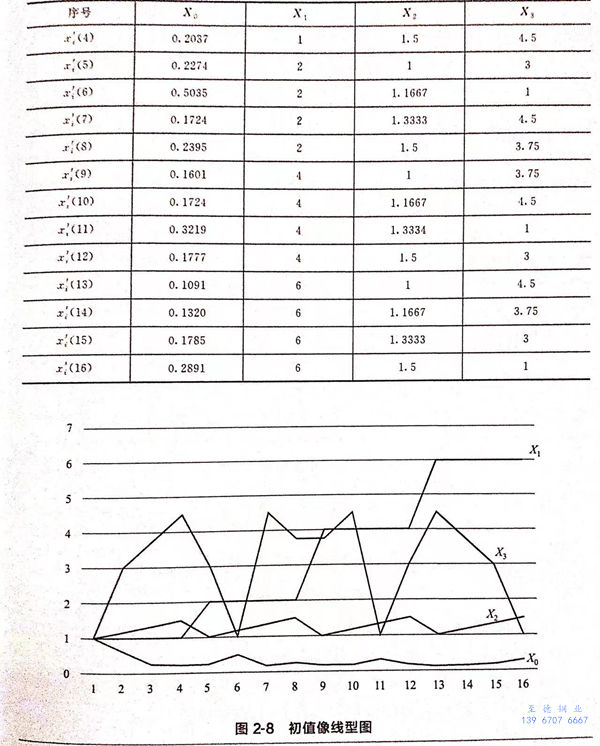

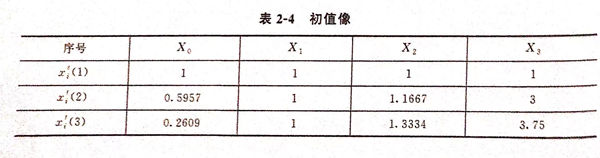

本(ben)案例中，各數(shu)據的(de)(de)無量綱化處(chu)理采用(yong)求初(chu)值像的(de)(de)方法。處(chu)理后(hou)的(de)(de)數(shu)據如表(biao)2-4所(suo)示，對應的(de)(de)線型圖如圖2-8所(suo)示。
從圖2-8可以看出，pH值與點蝕電位的變化(hua)趨勢最為相似。
3. 計算絕對差 Δi(n)

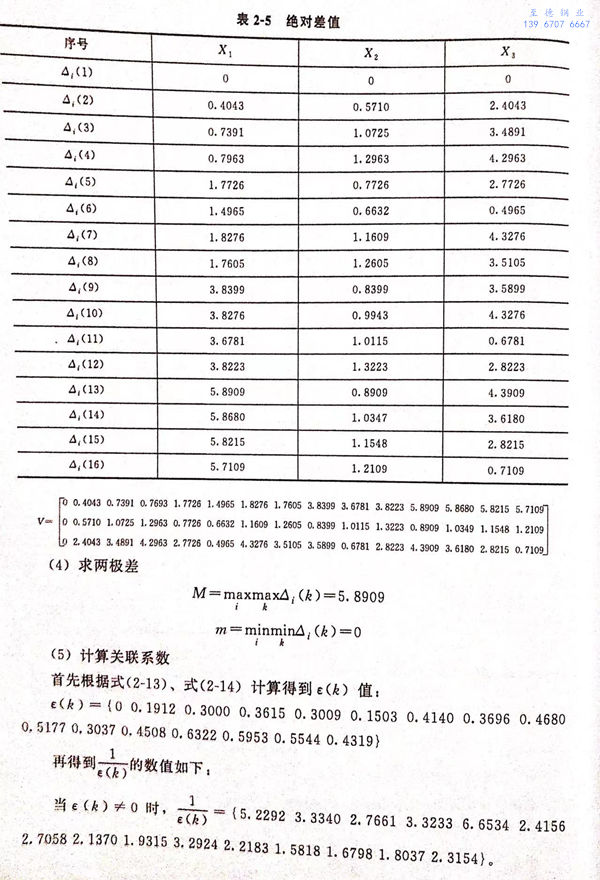

根據公(gong)式，求比較數列(lie)(lie)與參考數列(lie)(lie)差的絕對值，結果見表2-5.

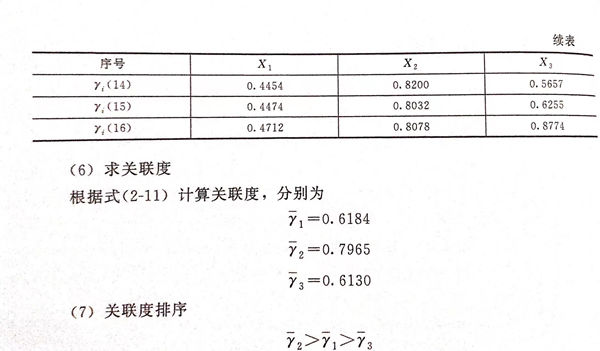

即，本實(shi)驗中，三個因素對點蝕的(de)影響(xiang)程度(du)為(wei)pH值＞氯離子濃(nong)度(du)＞溫度(du)。

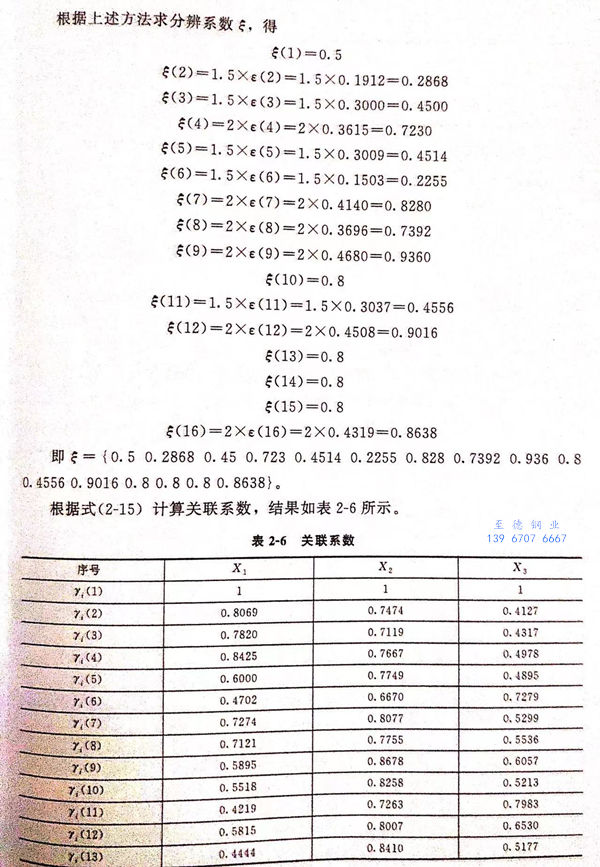

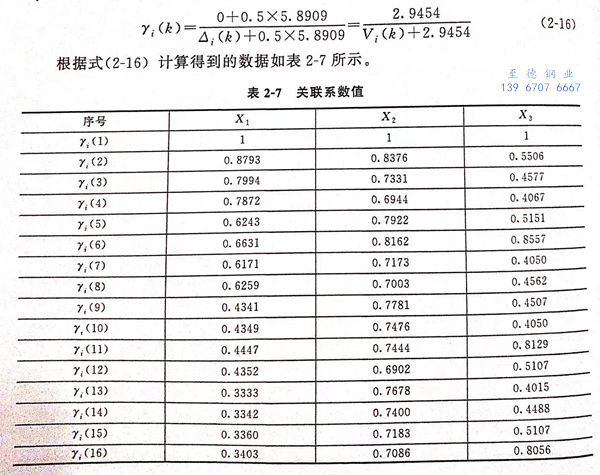

為了比較分(fen)辨系(xi)數(shu)5的取值(zhi)對分(fen)析結果的影(ying)響，現取分(fen)辨系(xi)數(shu)為固定值(zhi)（ξ=0.5),進行(xing)計算。關(guan)聯(lian)系(xi)數(shu)的計算公式轉(zhuan)化為：

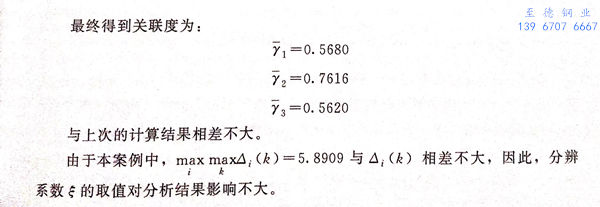

與(yu)上(shang)次的(de)計算結(jie)果相差不(bu)大。因此(ci)，分辨系數ξ的(de)取值對分析結(jie)果影響不(bu)大。
