06Cr13Al是一種低鉻的鐵素(su)體不銹鋼(gang)，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

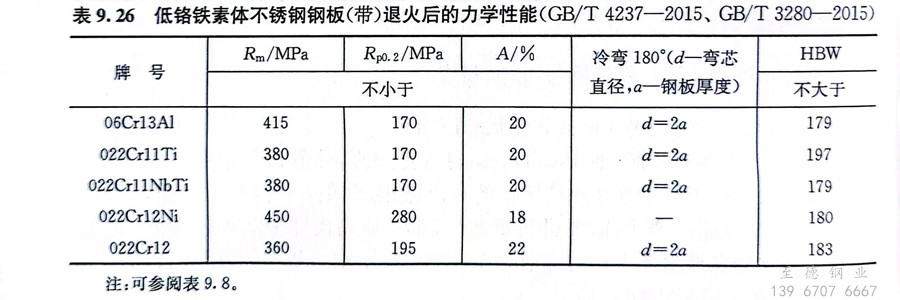

06Cr13Al鋼(gang)的(de)始鍛(duan)溫度為1040～1150℃，終加(jia)工溫度不大于760℃，應控制熱加(jia)工工藝以(yi)得到比較細的(de)晶粒組織(zhi)，以(yi)便通過隨后的(de)處理獲得所要求的(de)塑性(xing)和韌性(xing)。06Cr13Al鋼(gang)的(de)退火溫度為780～830℃，空冷或緩冷。經退火后鋼(gang)板的(de)力學性(xing)能見表9.26。
06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆(cui)性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
