1. 碳（C）含量(liang)標識

a. 舊牌(pai)號(hao)

Cr之前的數字表示碳的千分之幾的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17（440A），分別表示碳（C）含量千分之二和千分之七；C≤0.08％為低碳，標識為“0”，如（304）0Cr18Ni9（06Cr19Ni10）；C≤0.03％為超低碳，標識為“00，如00Cr17Ni14Mo2(316L)。

b. 新牌號

 Cr之前的數字表(biao)示碳(tan)（C）的萬分之幾的含量。如(ru)：

 201牌號為12Cr17Mn6Ni5N（舊牌號為1Cr17Mn6Ni5N），表示碳（C）含量萬分(fen)之十二(0.12%);

 304牌號(hao)為(wei)06Cr19Ni10（舊(jiu)牌號(hao)為(wei)0Cr18Ni9），表示碳（C）含量萬分之六（0.06％）；

 316L牌號為022Cr17Ni12Mo2（舊牌號為00Cr17Ni14Mo2），表示碳（C）含量萬分之二點二（0.022％）。

 其(qi)他標識(shi)基本不變。新牌(pai)號中碳(tan)（C）含(han)量(liang)較(jiao)之以(yi)前(qian)更(geng)(geng)加明確(que)，對產品生(sheng)產技術(shu)也有了更(geng)(geng)高的要求(qiu)。

2. 個別材(cai)質(zhi)原料含量發(fa)生調(diao)整(zheng)

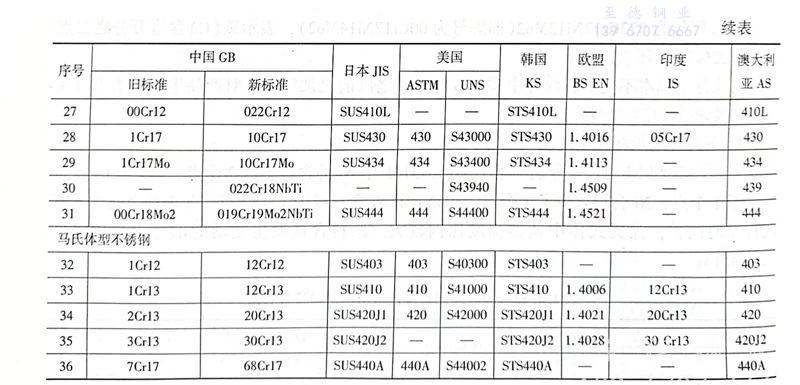

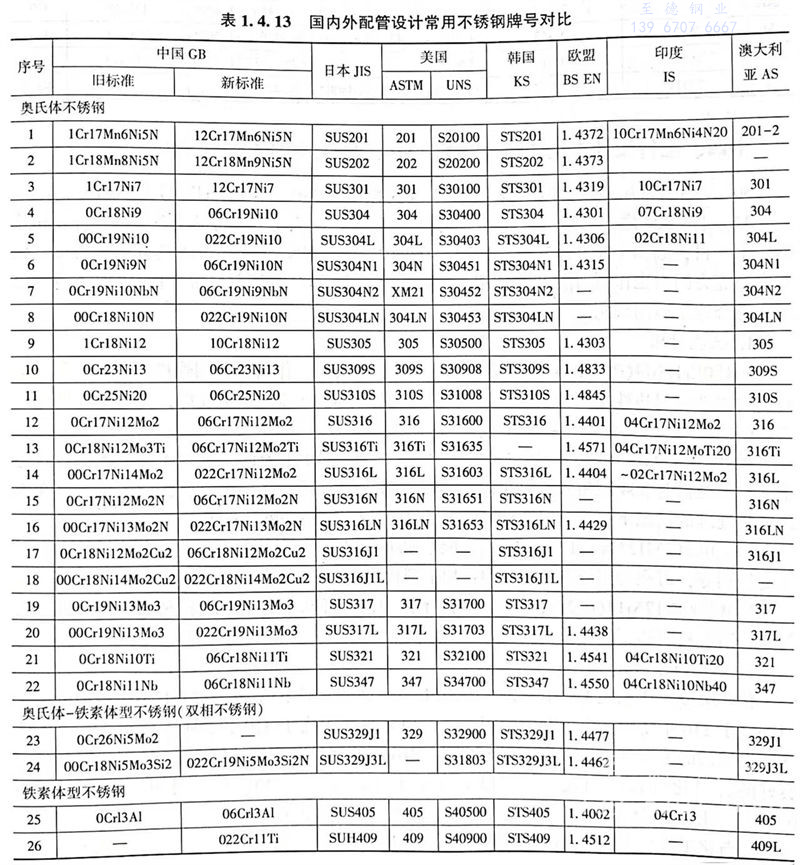

  304中(zhong)Cr和Ni的含量(liang)(liang)(liang)分別漲(zhang)了(le)(le)1個(ge)(ge)點，316L中(zhong)Ni的含量(liang)(liang)(liang)上漲(zhang)2個(ge)(ge)點；444中(zhong)Cr含量(liang)(liang)(liang)上漲(zhang)了(le)(le)1個(ge)(ge)點，Ni含量(liang)(liang)(liang)減(jian)少(shao)了(le)(le)1個(ge)(ge)點；304N1中(zhong)Ni含量(liang)(liang)(liang)減(jian)少(shao)了(le)(le)1個(ge)(ge)點。各鋼種(zhong)之間做了(le)(le)不同程(cheng)度的調整(zheng)，鎳奧(ao)式體中(zhong)調整(zheng)幅度比例較大。原料含量(liang)(liang)(liang)發生變動的部分鋼種(zhong)比較見表1.4.13。
