香蕉视频app连接

00Cr16Ni66Mo16Ti (Hastelloy C-4)

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合(he)金在(zai)20世紀70年代(dai)問世，它是在(zai)Hastelloy C-276 基礎上進一步降碳(tan)、降鐵、去鎢并加(jia)入(ru)了穩(wen)定化元素鈦，從而更加(jia)提(ti)高了合(he)金的耐(nai)晶間腐蝕性(xing)，使此合(he)金的組織熱穩(wen)定性(xing)較前述 Hastelloy C-276更佳(jia)，從而為此合(he)金制造需要的焊接和熱成型(xing)設備提(ti)供了條件。

一、化學成分(fen)和組織特(te)點

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合(he)金(jin)(jin)的化學(xue)成分(fen)見表3-5-1,此合(he)金(jin)(jin)的典型(xing)控(kong)制成分(fen)見表3-5-35。它(ta)的組(zu)織(zhi)結構與(yu)0Cr16Ni60Mo16W4和(he)00Cr16Ni60Mo16W4基(ji)本(ben)相(xiang)同(tong)，僅是鉻碳化物和(he)金(jin)(jin)屬間相(xiang)，例如μ相(xiang)（Ni,Fe,Co)3(W,Mo,Cr)的數量(liang)更(geng)少(shao)。

二、耐腐蝕(shi)性能

 1. 全面腐蝕

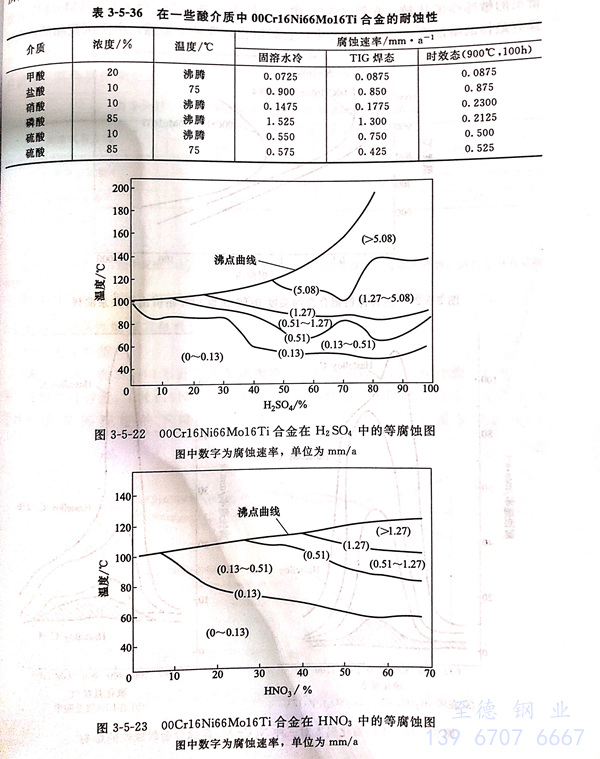

 0Cr16Ni60Mo16W4 和 00Cr16Ni60Mo16W4 兩種合(he)(he)金(jin)(jin)的耐(nai)蝕性數(shu)據均可供00Cr16Ni66Mo16Ti參考使用。由(you)(you)于此合(he)(he)金(jin)(jin)碳(tan)、鐵含量(liang)低，碳(tan)化物、金(jin)(jin)屬間相析(xi)出數(shu)量(liang)少(shao)，因而在一些介質中耐(nai)全面腐(fu)蝕性能優于0Cr16Ni60Mo16W4 和00Cr16Ni60Mo16W4 合(he)(he)金(jin)(jin)，特別是(shi)焊后性能表(biao)現更(geng)加(jia)明(ming)顯。但是(shi)，由(you)(you)于00Cr16Ni66Mo16Ti合(he)(he)金(jin)(jin)中不(bu)含鎢，因此在固溶態(tai)耐(nai)鹽酸等還原性酸的性能可能有(you)所降低。表(biao)3-5-36及圖(tu)3-5-22和圖(tu)3-5-23系一些腐(fu)蝕試驗結果(guo)。

 2. 晶間腐蝕

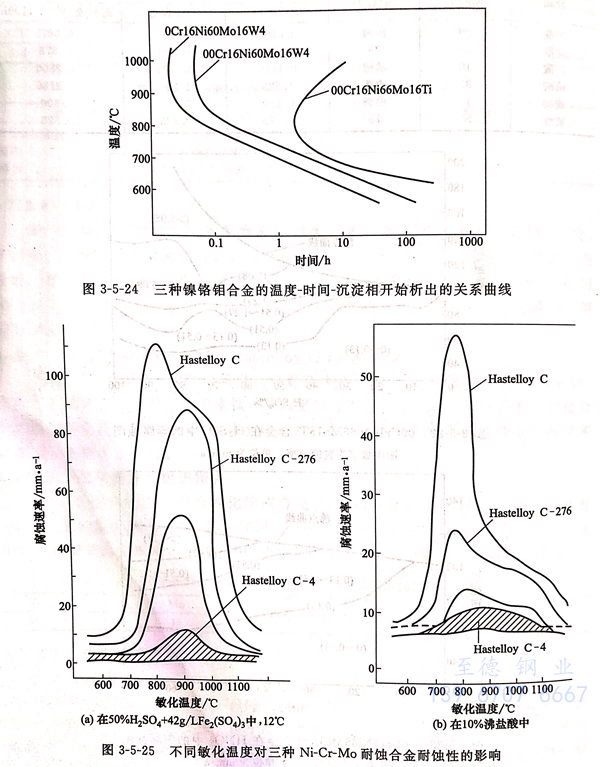

  圖(tu)3-5-24和(he)圖(tu)3-5-25系(xi)經不同敏(min)化溫(wen)度(du)、時間(jian)熱(re)處理(li)后，0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 和(he)00Cr16Ni66Mo16Ti 三種(zhong)(zhong) Ni-Cr-Mo合(he)(he)金(jin)(jin)耐(nai)蝕性和(he)沉淀相析(xi)出(chu)的敏(min)感(gan)(gan)性的比較。在圖(tu)3-5-25中，不同溫(wen)度(du)敏(min)化后00Cr16Ni66Mo16Ti 合(he)(he)金(jin)(jin)具有最佳的耐(nai)蝕性，在三種(zhong)(zhong)合(he)(he)金(jin)(jin)中，它對敏(min)化處理(li)最不敏(min)感(gan)(gan)；由于沉淀相的析(xi)出(chu)行為直接與其(qi)晶間(jian)腐(fu)蝕敏(min)感(gan)(gan)性有關，因此，圖(tu)3-5-24表明，三種(zhong)(zhong)合(he)(he)金(jin)(jin)中00Cr16Ni66Mo16Ti合(he)(he)金(jin)(jin)晶間(jian)腐(fu)蝕傾向也是最低(di)的。

 3. 加速腐蝕(shi)試(shi)驗

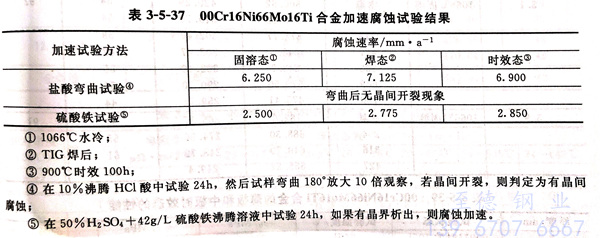

  為了對 00Cr16Ni66Mo16Ti合(he)金進行(xing)質量控制(zhi)，通常采(cai)用(yong)比實際介質更為苛刻的(de)腐(fu)蝕試(shi)(shi)驗(yan)條件來進行(xing)加速(su)試(shi)(shi)驗(yan)。目(mu)的(de)是(shi)確(que)定該材料是(shi)否適(shi)應工(gong)廠的(de)實際使用(yong)條件。加速(su)腐(fu)蝕試(shi)(shi)驗(yan)方法與00Cr16Ni60Mo16W4相同(tong)，系進行(xing)鹽酸彎曲試(shi)(shi)驗(yan)和硫酸鐵試(shi)(shi)驗(yan)，其典型結果見表3-5-37。

四(si)、力學性能

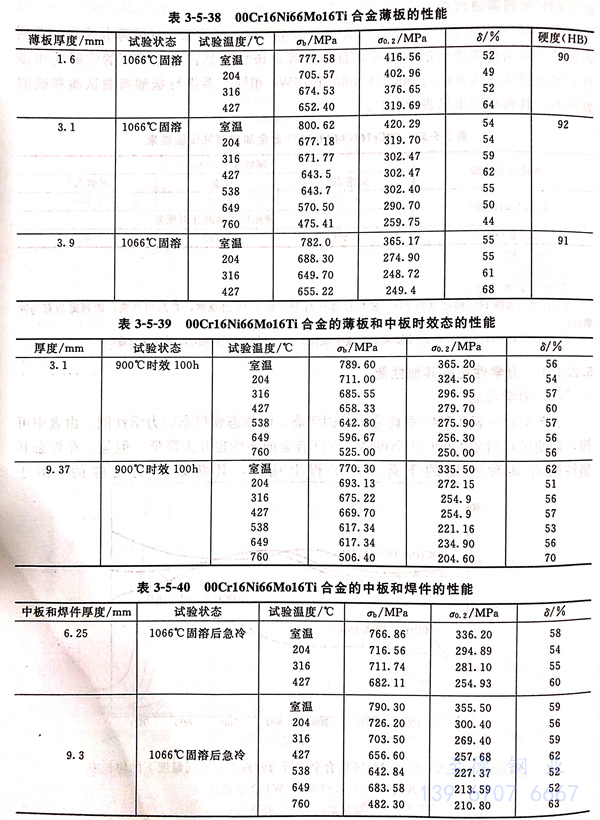

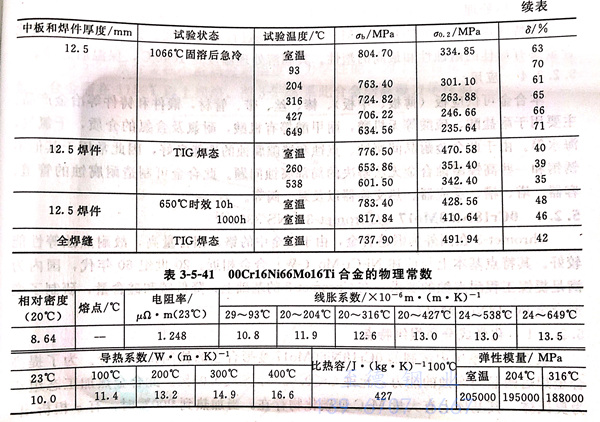

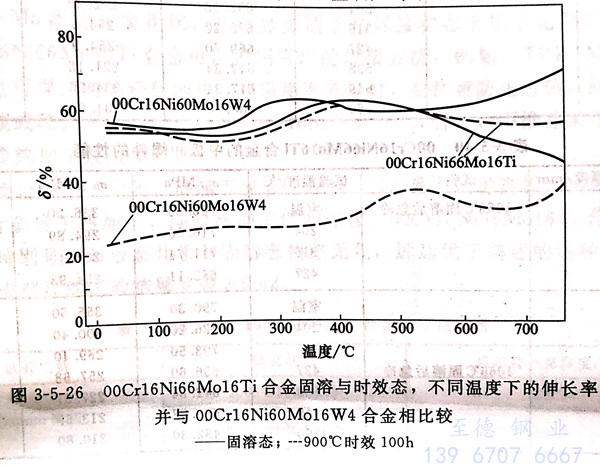

  表3-5-38~表3-5-40系此合(he)(he)金(jin)(jin)的(de)固溶態(tai)(tai)、時效(xiao)(xiao)態(tai)(tai)和焊(han)態(tai)(tai)的(de)力學性能。由(you)表中可(ke)知，即使(shi)經過時效(xiao)(xiao)，00Cr16Ni66Mo16Ti合(he)(he)金(jin)(jin)的(de)塑性也并(bing)未降(jiang)低。但是(shi)(shi)，在焊(han)態(tai)(tai)其(qi)塑性則有某種程度的(de)下(xia)降(jiang)。在工程上(shang)應用，其(qi)塑性仍是(shi)(shi)足夠的(de)。由(you)于(yu) 00Cr16Ni66Mo16Ti 合(he)(he)金(jin)(jin)時效(xiao)(xiao)后沉淀相比 00Cr16Ni60Mo16W4 合(he)(he)金(jin)(jin)少，因此其(qi)固溶和時效(xiao)(xiao)的(de)塑性并(bing)無(wu)明顯差別(bie)，見圖 3-5-26。

五、物理性能

  00Cr16Ni66Mo16Ti 合金(jin)的物理常數列入表3-5-41。

六、焊接(jie)性能

 由于00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合合金(jin)可(ke)焊(han)(han)(han)性(xing)能(neng)好，焊(han)(han)(han)后具有高耐(nai)蝕性(xing)，因此(ci)，與前述兩種Ni-Cr-Mo耐(nai)蝕合金(jin)相比，此(ci)合金(jin)更適于在焊(han)(han)(han)接(jie)狀態(tai)下用于化(hua)學(xue)工(gong)(gong)業等(deng)工(gong)(gong)業中(zhong)。00Cr16Ni66Mo16Ti合金(jin)可(ke)以(yi)采(cai)用常用的焊(han)(han)(han)接(jie)方法，例(li)如(ru)，TIG、MIG、手工(gong)(gong)電弧(hu)焊(han)(han)(han)等(deng)進行焊(han)(han)(han)接(jie)而無任何(he)困難。當采(cai)用埋弧(hu)焊(han)(han)(han)時，要注意(yi)防止過(guo)熱，同時溶劑中(zhong)不允許含碳(tan)或(huo)硅(gui)。對(dui)于耐(nai)蝕用途的00Cr16Ni66Mo16Ti合金(jin)，不推薦(jian)采(cai)用乙(yi)炔焊(han)(han)(han)。

七、冷熱加工及(ji)成型性能

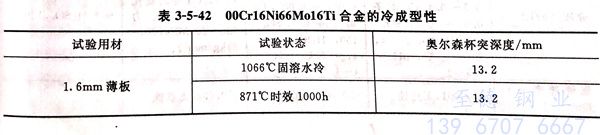

 由于(yu)此合(he)金(jin)中不(bu)含鎢(wu)，高溫下變形(xing)抗力小，因而較前兩種高鉬(mu)、高鎢(wu)的Ni-Cr-Mo耐蝕合(he)金(jin)易于(yu)熱(re)加(jia)工(gong)，同時(shi)冷(leng)加(jia)工(gong)性(xing)能亦(yi)佳。00Cr16Ni66Mo16Ti合(he)金(jin)的冷(leng)成型(xing)性(xing)能，特別是(shi)在時(shi)效態幾乎與(yu)固溶態相差(cha)無幾，遠遠優于(yu)前述的兩種Ni-Cr-Mo合(he)金(jin)。冷(leng)成型(xing)性(xing)的試驗結果見表3-5-42。

八、熱處理

  除特殊規定外，00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)金(jin)(jin)均進行固(gu)溶(rong)處(chu)理。只有這樣才能使此合(he)金(jin)(jin)具有最(zui)佳(jia)的耐蝕(shi)性和最(zui)高的塑性。其固(gu)溶(rong)處(chu)理溫(wen)度是1040℃,保溫(wen)后急冷。

九(jiu)、應(ying)用

  本合(he)金可供應(ying)(ying)板（薄板、中板）、棒、絲、帶(dai)、管材，鍛件和鑄件等(deng)冶金產品(pin)。主要用于耐鹽酸(suan)、硫酸(suan)等(deng)無(wu)機酸(suan)，耐甲(jia)酸(suan)等(deng)有機酸(suan)，耐氯(lv)(lv)及(ji)含(han)氯(lv)(lv)的(de)(de)介質，干氯(lv)(lv)氣(qi)，海水等(deng)。由于此(ci)合(he)金耐晶(jing)間(jian)腐(fu)蝕(shi)(shi)、點蝕(shi)(shi)和縫隙腐(fu)蝕(shi)(shi)的(de)(de)性能良好，因(yin)此(ci)常用于其(qi)他不銹鋼和一(yi)些高鎳耐蝕(shi)(shi)合(he)金無(wu)法(fa)解決的(de)(de)局部腐(fu)蝕(shi)(shi)問題。此(ci)合(he)金可制造耐腐(fu)蝕(shi)(shi)的(de)(de)管道、容器(qi)(qi)、塔、槽、反(fan)應(ying)(ying)器(qi)(qi)、熱交(jiao)換器(qi)(qi)以及(ji)泵、閥等(deng)。
