香蕉视频app连接

00Mo28Ni68Fe2（Hastelloy B-2）

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金的化學成(cheng)分見表3-4-1。

一、組織特點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金(jin)(jin)主(zhu)要(yao)是(shi)為了(le)防(fang)止0Mo28Ni65Fe 合金(jin)(jin)的(de)(de)晶(jing)間(jian)腐蝕(shi)(shi)和(he)刀口腐蝕(shi)(shi)而發(fa)展起來(lai)的(de)(de)。從(cong)表3-4-1中可知，此合金(jin)(jin)與(yu)0Mo28Ni65Fe5 合金(jin)(jin)的(de)(de)主(zhu)要(yao)區別是(shi)化(hua)(hua)學成分中碳(tan)(tan)含(han)量(liang)、硅(gui)含(han)量(liang)低（C≤0.02%,Si≤0.10%),鐵含(han)量(liang)從(cong)低于6%降到(dao)低于2%.由(you)于碳(tan)(tan)、硅(gui)、鐵含(han)量(liang)的(de)(de)變化(hua)(hua)，雖然00Mo28Ni68Fe2 合金(jin)(jin)的(de)(de)基體組織與(yu)0Mo28Ni65Fe5 合金(jin)(jin)并無差別，然而在合金(jin)(jin)基體上或沿晶(jing)界的(de)(de)析(xi)出相就有(you)了(le)很大的(de)(de)不(bu)同。最明(ming)顯(xian)的(de)(de)特點是(shi)00Mo28Ni68Fe2合金(jin)(jin)的(de)(de)金(jin)(jin)屬間(jian)相和(he)碳(tan)(tan)化(hua)(hua)物(wu)析(xi)出相明(ming)顯(xian)減少(shao)。00Mo28Ni68Fe2 合金(jin)(jin)的(de)(de)耐蝕(shi)(shi)性(xing)（包括耐全面腐蝕(shi)(shi)和(he)耐晶(jing)間(jian)腐蝕(shi)(shi)）的(de)(de)性(xing)能明(ming)顯(xian)提(ti)高。

二、耐腐(fu)蝕性能

  1. 全(quan)面腐蝕

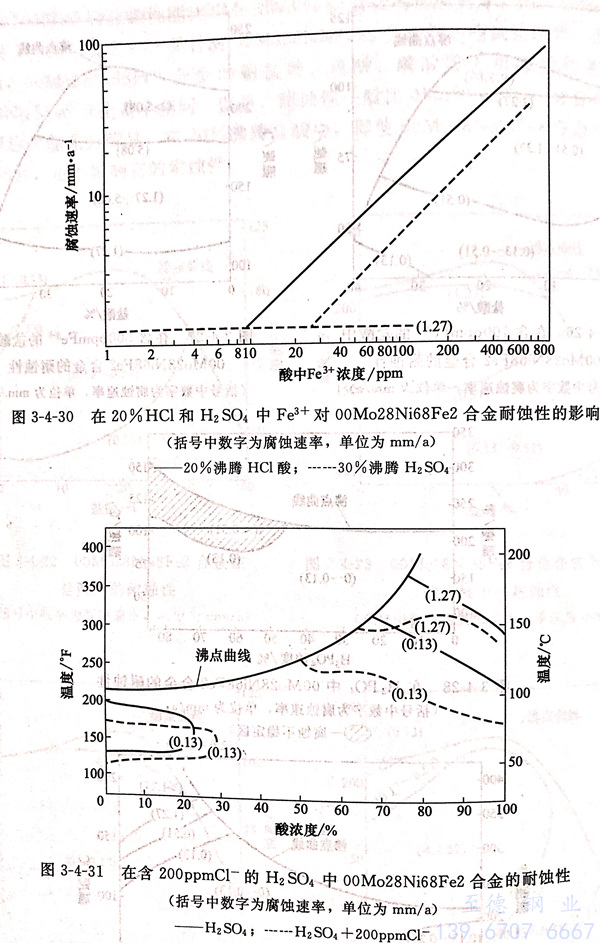

   前面0Mo28Ni65Fe5 合(he)金的(de)(de)(de)耐(nai)蝕(shi)性(xing)(xing)能(neng)數據對00Mo28Ni68Fe2 也(ye)均適用，但(dan)00Mo28Ni68Fe2 合(he)金的(de)(de)(de)性(xing)(xing)能(neng)比(bi)0Mo28Ni65Fe5合(he)金的(de)(de)(de)性(xing)(xing)能(neng)更(geng)好。圖3-4-22~圖3-4-31及(ji)表(biao)3-4-24~表(biao)3-4-26是針(zhen)對00Mo28Ni68Fe2 合(he)金的(de)(de)(de)一(yi)些(xie)試驗(yan)結果。由這些(xie)圖表(biao)可知，00Mo28Ni68Fe2 合(he)金的(de)(de)(de)耐(nai)鹽酸(suan)(suan)、硫酸(suan)(suan)、磷酸(suan)(suan)等無機酸(suan)(suan)的(de)(de)(de)性(xing)(xing)能(neng)特點與(yu)0Mo28Ni65Fe5 合(he)金基本相同。但(dan)是，耐(nai)蝕(shi)性(xing)(xing)一(yi)般比(bi)0Mo28Ni65Fe5合(he)金要(yao)好，特別是焊后性(xing)(xing)能(neng)尤(you)為(wei)明顯。在20%沸騰鹽酸(suan)(suan)中，即使00Mo28Ni68Fe2合(he)金冷加工變形達50%。也(ye)不影(ying)響它的(de)(de)(de)耐(nai)蝕(shi)性(xing)(xing)。

 2. 晶間腐(fu)蝕

  由于(yu)00Mo28Ni68Fe2 合金(jin)中的(de)碳(tan)、硅(gui)、鐵含量較低(di)，敏化態鋼中碳(tan)化物及一些金(jin)屬間相遠比0Mo28Ni68Fe5合金(jin)要少(shao)，因此，此合金(jin)的(de)耐(nai)晶間腐(fu)蝕(shi)（包括(kuo)刀口(kou)腐(fu)蝕(shi)）的(de)性能較好。

 3. 應力腐蝕

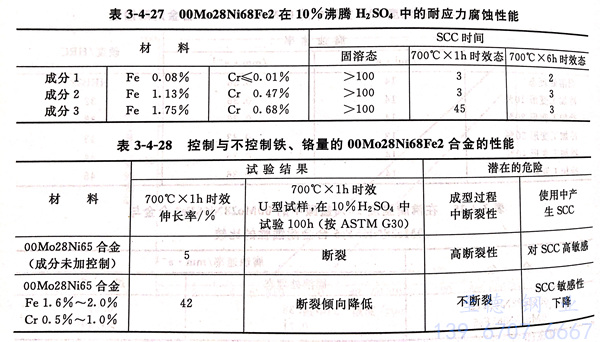

  試(shi)驗結(jie)果表(biao)明(ming)，當(dang)（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金中殘余Fe≤2%,Cr≤1.0%量(liang)過低（或趨于(yu)零(ling)時）與(yu)適量(liang)控(kong)制(zhi)鐵、鉻量(liang)的(de)同(tong)一合(he)金相較，中溫時效態(tai)（相當(dang)于(yu)熱成(cheng)型或焊接態(tai)）時，后者的(de)耐應力腐蝕性能要比前(qian)者為好，結(jie)果見表(biao)3-4-27 和表(biao)3-4-28.表(biao)3-4-28的(de)結(jie)果還表(biao)明(ming)，鐵、鉻加以適量(liang)控(kong)制(zhi)的(de)00Mo28Ni68Fe2 塑性（伸(shen)長(chang)率(lv)）和成(cheng)型性也均(jun)優于(yu)鐵、鉻量(liang)未加控(kong)制(zhi)的(de)合(he)金。

三(san)、力學性能(neng)

  表3-4-29和(he)表3-4-30列出(chu)了00Mo28Ni68Fe2合金室溫、中(zhong)溫力學(xue)性能和(he)不同溫度(du)時(shi)效(xiao)后的(de)塑(su)性。從(cong)表3-4-29的(de)結(jie)果(guo)可明顯看出(chu)，00Mo28Ni68Fe2 合金中(zhong)溫時(shi)效(xiao)態的(de)塑(su)性降低且隨時(shi)效(xiao)時(shi)間增長而更趨惡化。這與中(zhong)溫時(shi)效(xiao)態硬而脆(cui)的(de)β相（Ni4Mo)的(de)析出(chu)有關。

  圖(tu)3-4-32指出了00Mo28Ni68Fe2合(he)金(jin)在標準成分范圍內(nei)，合(he)金(jin)中(zhong)的Fe+Cr量(liang)不同時，經中(zhong)溫(wen)時效后對(dui)合(he)金(jin)韌性的影響。顯然，Fe+Cr量(liang)提高可將(jiang)沖擊功為100J的曲線向右移動，研究(jiu)表明，這與合(he)金(jin)中(zhong)的鐵可抑制β脆性相的析出，而鉻也有類似作用有關。

四、物理(li)性能

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金的(de)物理(li)性能(neng)見表3-4-31。

五、焊接(jie)性(xing)能

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)具有(you)良好的焊(han)接性能，且由于此合(he)金(jin)中(zhong)碳、硅、鐵含量均(jun)低，因(yin)而焊(han)后(hou)耐(nai)晶間腐蝕(shi)、刀口腐蝕(shi)性能較0Mo28Ni65Fe5為佳。當合(he)金(jin)中(zhong)鐵、鉻量加以(yi)適量控制(zhi)時，00Mo28Ni68Fe2合(he)金(jin)的塑、韌性，耐(nai)蝕(shi)性，焊(han)接性會更(geng)加改善。因(yin)此，00Mo28Ni68Fe2 合(he)金(jin)一(yi)般焊(han)后(hou)不需再經熱處理。此合(he)金(jin)較0Mo28Ni65Fe5 合(he)金(jin)更(geng)適用于制(zhi)造焊(han)接設備和部件。

六、冷、熱加工及成型性能

  基本與(yu)0Mo28Ni65Fe5合(he)金類似。但是(shi)，當對00Mo28Ni68Fe2 合(he)金中的鐵、鉻(ge)量加以(yi)適當控制(zhi)時，其(qi)加工性，特別(bie)是(shi)熱(re)成(cheng)型性會(hui)有顯著(zhu)改善。

七、熱處理工藝

  此合金(jin)除特殊說明(ming)的用(yong)途外(wai)，都需經(jing)1066℃固溶處理后使(shi)用(yong)。除合金(jin)中Fe+Cr量加以控制者外(wai)，一(yi)般(ban)不允許在538~816℃間長期停(ting)留(liu)和(he)使(shi)用(yong)。

八、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)可(ke)生產板材、管材（焊(han)管）、棒材、絲材、帶材和鍛件。主要(yao)用(yong)于(yu)耐鹽(yan)酸(suan)、硫酸(suan)、磷酸(suan)和甲(jia)酸(suan)等的管道、容器及其襯里、反應(ying)塔和襯里、泵和閥件等。對于(yu)要(yao)求焊(han)接的條件，最好(hao)選(xuan)擇 00Mo28Ni68Fe2 而(er)不要(yao)選(xuan)用(yong)0Mo28Ni65Fe5合金(jin)。
