香蕉视频app连接

00Mo26Ni60Cr8Fe2Co2 (Haynes 242)

（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合(he)金與前(qian)述鎳鉬(mu)耐(nai)蝕(shi)合金不同(tong)，是一種(zhong)有優良耐(nai)蝕(shi)性(xing)且高溫高強度(du)、低熱膨(peng)脹的沉(chen)淀硬(ying)化型耐(nai)蝕(shi)、耐(nai)熱合金。

  此合金在時效態（這是與固溶態使用的前述各種鎳鉬合金，包括成分相近的Hastelloy B10合金最主要的差別）其室溫到650℃的強度約為固溶態 Hastelloy B和 Hastelloy C-276的2~3倍。在H₂SO₄、HCl、HF、H₃PO₄等酸中以及氟化物熔鹽中均具有良好耐蝕性。

一、化學成分和組織特點(dian)

（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合(he)金(jin)(jin)的化(hua)學成分見(jian)表3-4-49。從化(hua)學成分中可看出(chu)，此合(he)金(jin)(jin)與前(qian)述00Mo24Ni60Cr8Fe6 (Hastelloy B10)合(he)金(jin)(jin)相較除(chu)鎳(nie)、鉬、鉻(ge)近似外，不(bu)僅含鐵量(liang)低而且(qie)還含有鈷等(deng)元(yuan)素。

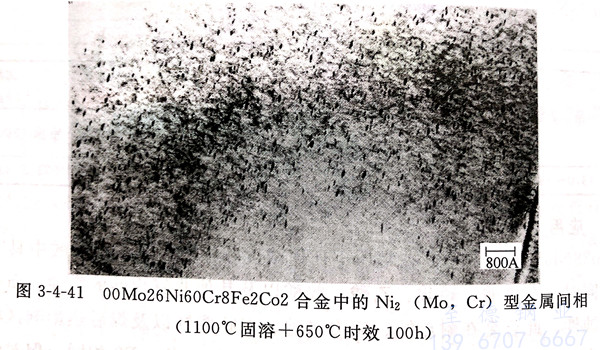

  此(ci)合金固溶態與鎳鉬型耐蝕合金相(xiang)同，但(dan)時效后會有Ni2(Mo，Cr)型金屬間相(xiang)在基體上沉淀(dian)。由于此(ci)金屬間相(xiang)非常細小，只有用電子顯(xian)微(wei)鏡才能觀(guan)察到（見圖3-4-41中黑色突出的質點），此(ci)相(xiang)是(shi)此(ci)合金的強化相(xiang)。

二、耐腐蝕性能

  1. 在酸溶液中

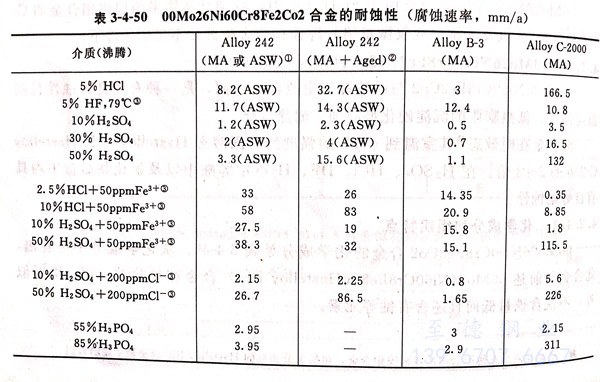

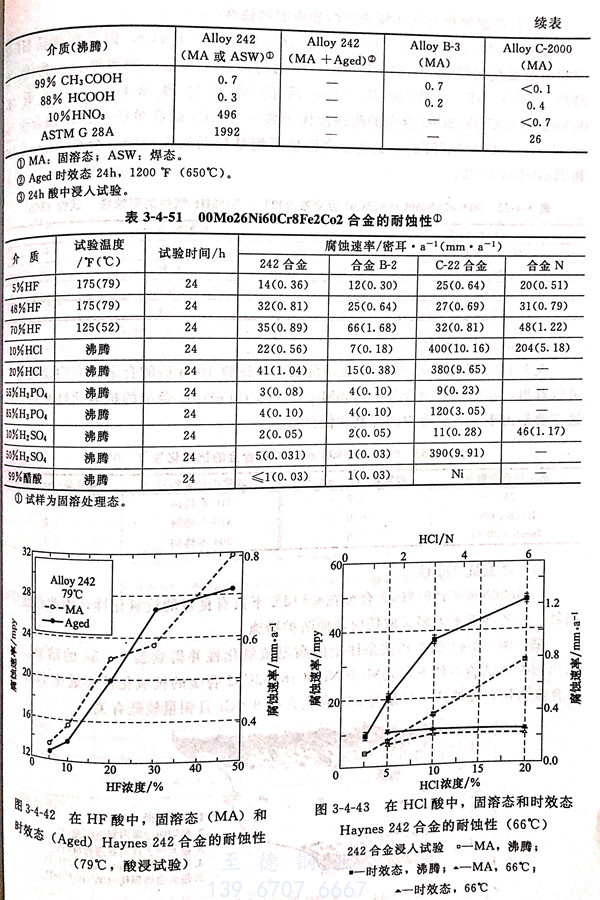

  00Mo26Ni60Cr8Fe2Co2 合金在(zai)各(ge)種酸溶液中的試驗結果(guo)見表3-4-50和(he)表3-4-51 以及圖3-4-42和(he)圖 3-4-43。

  2. 在(zai)高溫氟化氫氣(qi)和氯化物熔鹽(yan)中的耐蝕性

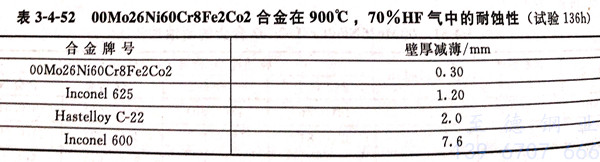

  由于00Mo26Ni60Cr8Fe2Co2合(he)(he)金(jin)的高(gao)(gao)鉬量(liang)并含有8%Cr,因而在高(gao)(gao)溫(wen)HF氣中(zhong)和高(gao)(gao)溫(wen)氟化物熔鹽（KCl-KF-NaF)中(zhong)的耐(nai)蝕(shi)性較其他一些耐(nai)蝕(shi)合(he)(he)金(jin)為優(you)(you)。在10℃,70%HF 氣中(zhong)試驗136h后(hou)的結(jie)果見表(biao)3-4-52。可以看出，0Mo26Ni60Cr8Fe2Co2 合(he)(he)金(jin)的耐(nai)蝕(shi)性優(you)(you)于含～15%Cr的簡單的鎳鉻(ge)(ge)耐(nai)蝕(shi)合(he)(he)金(jin)Inconel 600 (0Cr15Ni75Fe),也優(you)(you)于高(gao)(gao)鉻(ge)(ge)量(liang)而鉬量(liang)較低的鎳鉻(ge)(ge)鉬型(xing)合(he)(he)金(jin) Inconel 625和 Hastelloy C-22。

  3. 高溫抗氮化性

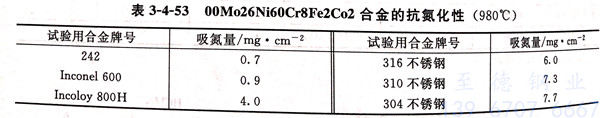

  表3-4-53列出(chu)了在980℃(流動的氨中(zhong)）試(shi)驗168小時后的合(he)(he)金的表面氮(dan)(dan)化(hua)情況。可以(yi)看出(chu)，在所試(shi)驗的合(he)(he)金中(zhong)，00Mo26Ni60Cr8Fe2Co2 合(he)(he)金的抗氮(dan)(dan)化(hua)性是(shi)最(zui)好的，這主要(yao)是(shi)由(you)于(yu)242合(he)(he)金中(zhong)的鎳基和低鉻量。

  4. 高(gao)溫抗氧化性

  00Mo26Ni60Cr8Fe2Co2 合金在(zai)≤815℃下(xia)具(ju)有良好(hao)的抗氧化(hua)性(xing)，因此在(zai)連續或斷續工作(zuo)條件(jian)下(xia)不需要(yao)采取任(ren)何表面防護措(cuo)施。

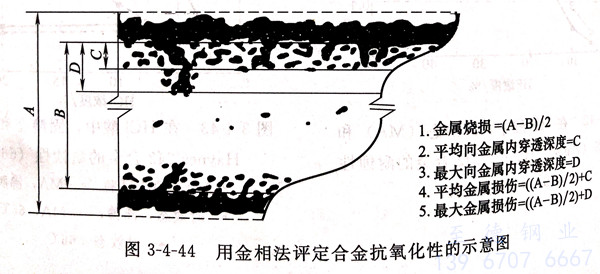

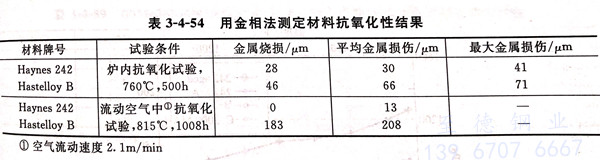

  采用圖3-4-44 的(de)金相法(fa)來評定的(de)高溫抗氧(yang)化(hua)性(xing)并(bing)得到表3-4-54 的(de)結果。可以看出，在所(suo)試驗條件下，00Mo26Ni60Cr8Fe2Co2合(he)金的(de)抗氧(yang)化(hua)性(xing)要(yao)遠比(bi) Hastelloy B合(he)金為(wei)優(you)，顯然這主要(yao)是與242合(he)金含(han)有8%Cr且鉬(mu)量較低有關(guan)。

三(san)、力學性(xing)能

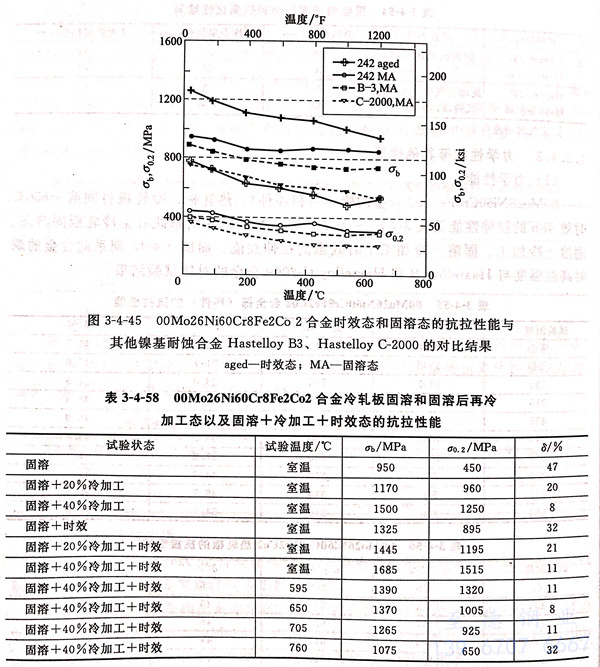

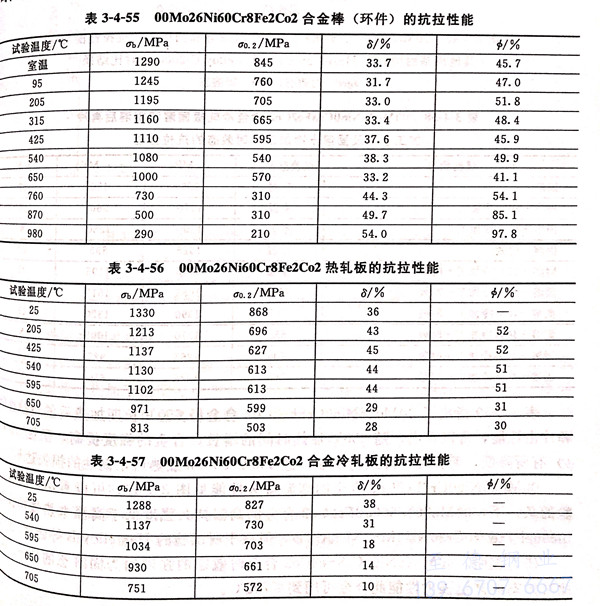

  00Mo26Ni60Cr8Fe2Co2合(he)(he)金(jin)的(de)棒材(cai)（和環件）、熱(re)軋板(ban)、冷軋板(ban)材(cai)固(gu)(gu)溶＋650℃時效(xiao)(xiao)48小時的(de)拉伸性能(neng)見表3-4-55~表3-4-57。表3-4-58則系此合(he)(he)金(jin)冷軋板(ban)固(gu)(gu)溶態、固(gu)(gu)溶十(shi)冷加工、固(gu)(gu)溶十(shi)冷加工十(shi)時效(xiao)(xiao)態的(de)拉伸性能(neng)。而圖(tu)3-4-45 則系此合(he)(he)金(jin)的(de)瞬時高溫強度與 Hastelloy B和 Hastelloy C-2000 合(he)(he)金(jin)的(de)對比試驗(yan)結果(guo)。

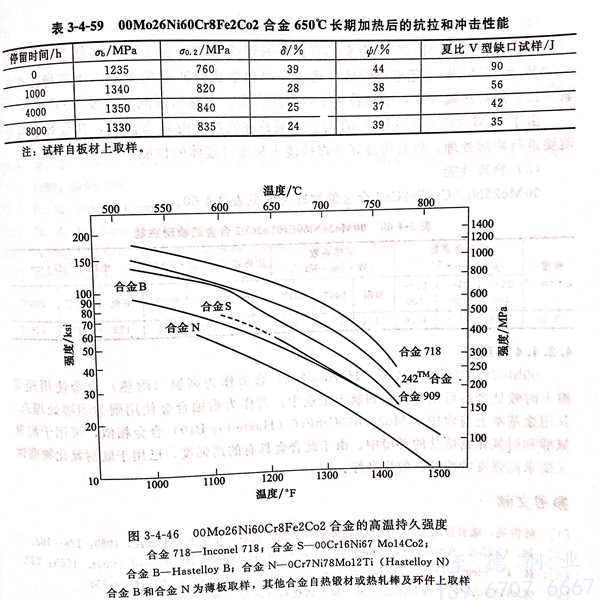

  表3-4-59指出了00Mo26Ni60Cr8Fe2Co2 合金經650℃長(chang)期加熱后(hou)的(de)抗拉(la)性(xing)(xing)能(neng)和沖擊性(xing)(xing)能(neng)，可(ke)以看出，隨650℃加熱時(shi)間的(de)增(zeng)長(chang)，合金的(de)強度提(ti)高，塑(su)性(xing)(xing)有所降低，而韌性(xing)(xing)下降最為(wei)明顯，經650℃ 8000h加熱后(hou)，韌性(xing)(xing)的(de)損失達60%。

  00Mo26Ni60Cr8Fe2Co2 合(he)金(jin)(jin)的(de)(de)高(gao)溫持(chi)久性能(neng)見圖3-4-46。可以(yi)看出(chu)，在所試(shi)驗的(de)(de)條件下(xia)，00Mo26Ni60Cr8Fe2Co2合(he)金(jin)(jin)的(de)(de)高(gao)溫持(chi)久強度低于(yu)高(gao)溫（熱(re)強）合(he)金(jin)(jin)Inconel 718 (0Cr20Ni53Mo3Nb5AlTi),但(dan)高(gao)于(yu)所試(shi)驗的(de)(de) Hastelloy B等合(he)金(jin)(jin)。

  研究(jiu)表(biao)明，00Mo26Ni60Cr8Fe2Co2合(he)金時(shi)效態(tai)的強(qiang)度約為固(gu)溶(rong)態(tai)的兩倍，按此時(shi)效態(tai)的高溫強(qiang)度性能(neng)此合(he)金可用(yong)到≤705℃。

四、冷(leng)加工(gong)和成型性

  00Mo26Ni60Cr8Fe2Co2 合金(jin)(jin)固(gu)溶(rong)(rong)態(tai)與(yu) Hastelloy B10相似(si)，具(ju)(ju)有良好的冷、熱(re)(re)加(jia)(jia)工(gong)(gong)(gong)和成型(xing)性(xing)。熱(re)(re)加(jia)(jia)工(gong)(gong)(gong)溫(wen)(wen)(wen)度(du)(du)可在(zai)(zai)980~1230℃間的較高溫(wen)(wen)(wen)度(du)(du)下進行。但若(ruo)為了獲得細(xi)晶粒結構，熱(re)(re)加(jia)(jia)工(gong)(gong)(gong)終止溫(wen)(wen)(wen)度(du)(du)可在(zai)(zai)熱(re)(re)加(jia)(jia)工(gong)(gong)(gong)溫(wen)(wen)(wen)度(du)(du)范(fan)圍內(nei)的下限(xian)溫(wen)(wen)(wen)度(du)(du)進行。由于此(ci)合金(jin)(jin)固(gu)溶(rong)(rong)態(tai)也具(ju)(ju)有良好的冷塑性(xing)，故也極(ji)易(yi)冷加(jia)(jia)工(gong)(gong)(gong)。但無(wu)論是熱(re)(re)加(jia)(jia)工(gong)(gong)(gong)還(huan)是冷加(jia)(jia)工(gong)(gong)(gong)材，在(zai)(zai)時效前均需先進行固(gu)溶(rong)(rong)處理。

五、熱處理(li)工藝

  除有特殊要(yao)求外，00Mo26Ni60Cr8Fe2Co2 合(he)金均需進行(xing)最終熱(re)處(chu)理。熱(re)處(chu)理工藝為925~1120℃加熱(re)保(bao)(bao)溫(wen)后空冷(leng)或(huo)水冷(leng)（高截面尺寸者）。此合(he)金固溶處(chu)理后的時效溫(wen)度(du)為650℃x24~48小時保(bao)(bao)溫(wen)后空冷(leng)。

六、焊接性能

  00Mo26Ni60Cr8Fe2Co2合(he)(he)(he)金(jin)具有良(liang)好(hao)(hao)的焊(han)接(jie)性能(neng)，合(he)(he)(he)金(jin)在固溶狀(zhuang)態(tai)下可采用(yong)(yong)GTAW和(he)GMAW工藝進行(xing)焊(han)接(jie)，建(jian)議采用(yong)(yong)化學成分匹配的焊(han)絲(si)。由于(yu)(yu)埋弧焊(han)和(he)氧（乙）炔焊(han)熱輸入高，不推薦用(yong)(yong)于(yu)(yu)焊(han)接(jie)此合(he)(he)(he)金(jin)。焊(han)接(jie)時(shi)(shi)層間(jian)溫度要(yao)≤95℃.由于(yu)(yu)00Mo26Ni60Cr8Fe2Co2合(he)(he)(he)金(jin)一般系在固溶十時(shi)(shi)效態(tai)使用(yong)(yong)，建(jian)議焊(han)后時(shi)(shi)效前要(yao)進行(xing)固溶處理，以獲得良(liang)好(hao)(hao)的焊(han)接(jie)接(jie)頭和(he)母材整體的性能(neng)。

七、物理性能(neng)

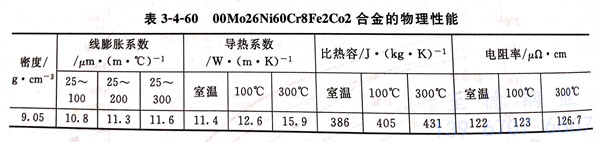

 00Mo26Ni60Cr8Fe2Co2 合(he)金的(de)物理性能見表 3-4-60。

八、應用

 00Mo26Ni60Cr8Fe2Co2 (Haynes 242)合(he)金(jin)(jin)作為高溫（耐(nai)熱(re)）合(he)金(jin)(jin)使用(yong)經(jing)固(gu)溶(rong)＋時效處理后可用(yong)于航(hang)空和航(hang)天工業中，若作為耐(nai)蝕合(he)金(jin)(jin)使用(yong)則為固(gu)溶(rong)處理態，其用(yong)途(tu)基本(ben)上(shang)與前述00Mo24Ni60Cr8Fe6(Hastelloy B10)合(he)金(jin)(jin)相似，可用(yong)于耐(nai)氫氟酸和耐(nai)氟化(hua)物熔鹽的環(huan)境(jing)中。由(you)于此合(he)金(jin)(jin)具有的高強度，已用(yong)于既耐(nai)氟化(hua)物腐(fu)蝕又(you)要求(qiu)高強度的構件，效果良好。
