一、不(bu)銹鋼(gang)化(hua)學(xue)鍍鎳層的檢測

1. 外觀

 不(bu)銹鋼(gang)化(hua)學鍍鎳(nie)層應光亮、平滑、致(zhi)密。

2. 孔隙率

  鍍(du)層(ceng)厚(hou)度10μm,按ASTM B 733-90方法檢測應(ying)無孔隙。

3. 附著力

  ①. 熱法(fa)

    試(shi)件加熱到150℃,保持(chi)1小時,然后在冷水(shui)中急冷，鍍層不起泡、不脫皮。

  ②. 劃痕法

   將鍍(du)好(hao)的不銹(xiu)鋼試片用(yong)硬質(zhi)鋼刀把(ba)鍍(du)層(ceng)劃成1mm2格(ge)子100個(ge)，劃線深度(du)達到基體，觀察鍍(du)層(ceng)是否起皮(pi)，數(shu)(shu)出起皮(pi)格(ge)子數(shu)(shu)目(mu)，用(yong)未起皮(pi)格(ge)子的百分數(shu)(shu)表示結合力強弱。

4. 沉積速率測定(ding)

  稱重(zhong)法：用分析天平稱重(zhong)法計算單位時間(jian)內不銹鋼試片在(zai)沉積前后的重(zhong)量(liang)差來求得沉積速率。

5. 耐蝕性

  ①. 硝酸法

   鍍層厚(hou)度10μm,浸入濃硝(xiao)酸(suan)中60秒(miao),不發生腐(fu)蝕。

  ②. 乙酸鹽霧實驗

   零件在連續噴霧360小時,鍍層外表有輕微發黃現(xian)象，基(ji)體(ti)金屬和(he)鍍層均(jun)未(wei)發現(xian)腐(fu)蝕現(xian)象。

  ③. 中性(xing)鹽霧實(shi)驗（NSS實(shi)驗）

   不銹鋼(gang)試片在化學鍍(du)鎳(nie)1小時(shi)后，以5%氯化鈉溶(rong)液于YL-40C鹽(yan)霧(wu)實驗箱中(zhong)連續噴霧(wu)8小時(shi),停歇16小時(shi)時(shi)，取出零件洗凈，觀(guan)察(cha)鍍(du)層，評級(ji)方法按JISD 0201進行(xing)腐蝕(shi)評級(ji)，一(yi)般達9級(ji)為合格。

6. 硬度

  用MICROMET1型數字(zi)顯微硬度計測定硬度，熱處理(li)后硬度（HV)可達1200.可滿(man)足航標要求。

二、不銹鋼化學(xue)鍍鎳(nie)常見故(gu)障、可能原因及糾正方(fang)法

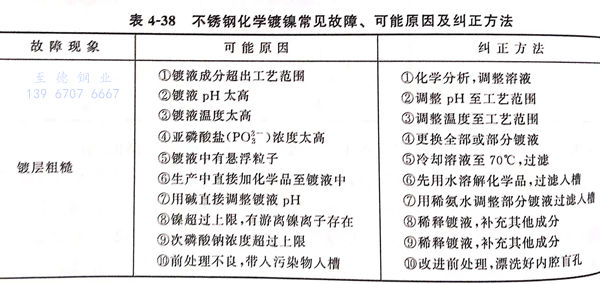

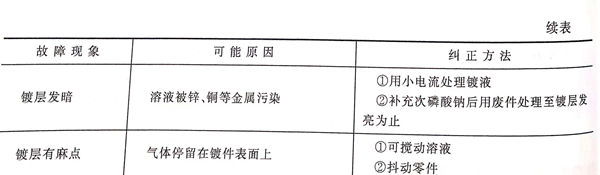

  不(bu)銹(xiu)鋼化學鍍(du)鎳常見故障(zhang)、可能(neng)原因及(ji)糾正方法見表4-38.
