1. 不銹鋼鈍化工藝過程(cheng)的控制

a. 前(qian)處理

  根(gen)據表(biao)(biao)面(mian)情(qing)況，使用機(ji)械(xie)方法或化(hua)學(xue)方法，清除(chu)表(biao)(biao)面(mian)油脂(zhi)、氧化(hua)物、其他污物，并用酸充分活化(hua)，以便(bian)在鈍(dun)化(hua)液(ye)中形(xing)成完整的(de)穩定的(de)鈍(dun)化(hua)膜。

b. 補充處理

  在鈍化后再進行補充處理，以便進一步提高鈍化層的穩定性。奧氏體不銹鋼鈍化后應在堿性溶液如碳酸鈉或氫氧化鈉稀溶液中進行中和處理。馬氏體不銹鋼和鐵素體不銹鋼鈍化后應在重鉻酸鈉溶液中進行補充處理。

c. 時(shi)間的影響

  鈍(dun)化時(shi)間(jian)取決于溶液的濃度。一般地說，濃度越(yue)高(gao)，則時(shi)間(jian)越(yue)短。但鈍(dun)化時(shi)間(jian)較(jiao)長有利于鈍(dun)化膜(mo)的生長。

d. 溫度的影響

  對于低濃度硝酸(suan)，如20%~40%的硝酸(suan)、鈍(dun)化(hua)溫度較高(gao)，如60℃,容易取得效果。對于硝酸(suan)濃度在40%以上的鈍(dun)化(hua)液(ye)，溫度的升高(gao)影響不明(ming)顯，甚至(zhi)容易使(shi)不銹(xiu)鋼(gang)過鈍(dun)化(hua)，宜用(yong)室溫。

2. 不銹鋼鈍化膜(mo)的質量控制

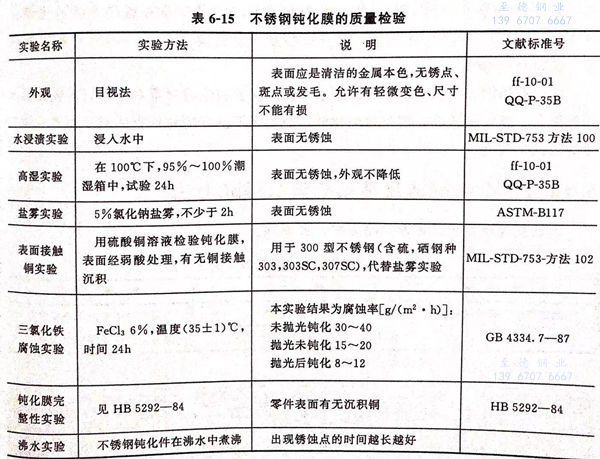

  嚴格進行不銹(xiu)鋼鈍(dun)(dun)化(hua)膜質量檢驗(yan)，即是對鈍(dun)(dun)化(hua)膜的(de)考核(he)，也是對不銹(xiu)鋼使(shi)用效果的(de)鑒定。有關不銹(xiu)鋼質量檢驗(yan)方法(fa)，見表(biao) 6-15 。
