1. 環(huan)境與鈍(dun)化


  一(yi)般來(lai)說，環(huan)境的(de)(de)氧(yang)(yang)化性(xing)(xing)高時(shi)容易引(yin)起(qi)金(jin)屬(shu)腐蝕，可是有某種(zhong)金(jin)屬(shu)其環(huan)境的(de)(de)氧(yang)(yang)化性(xing)(xing)達到某種(zhong)強度(du)時(shi)，反而不會(hui)引(yin)起(qi)腐蝕。例(li)如，鐵對硝酸(suan)來(lai)講，隨著(zhu)硝酸(suan)濃(nong)度(du)的(de)(de)增加，氧(yang)(yang)化性(xing)(xing)升高，相應(ying)地(di)應(ying)該加快(kuai)了腐蝕的(de)(de)進度(du)，但是當濃(nong)度(du)達到65％時(shi)，反而不腐蝕了。這是因為(wei)此時(shi)作為(wei)強氧(yang)(yang)化劑的(de)(de)硝酸(suan)，在鐵表面形成(cheng)了一(yi)層(ceng)惰性(xing)(xing)薄膜的(de)(de)緣故，這層(ceng)膜稱為(wei)鈍(dun)化膜；這種(zhong)狀態稱為(wei)“該種(zhong)金(jin)屬(shu)已鈍(dun)化”。


  容易形成鈍化的(de)(de)(de)性質，是(shi)金(jin)(jin)屬原本所具有的(de)(de)(de)。實(shi)際上能否(fou)形成鈍化，則(ze)是(shi)依環(huan)境情況而變化的(de)(de)(de)。易于形成鈍化的(de)(de)(de)金(jin)(jin)屬除Fe、Ni、Cr及其合(he)(he)金(jin)(jin)之外，還(huan)有Mo、Ti、Zr等。因為不銹鋼是(shi)鐵（Fe）和鉻（Cr）或是(shi)鐵（Fe）、鉻（Cr）和鎳（Ni）的(de)(de)(de)合(he)(he)金(jin)(jin)，其鈍化薄膜(mo)是(shi)極易成形的(de)(de)(de)，而且(qie)是(shi)更(geng)加(jia)穩定(ding)而堅固的(de)(de)(de)物質，因此該合(he)(he)金(jin)(jin)具有優越(yue)的(de)(de)(de)耐腐蝕性。

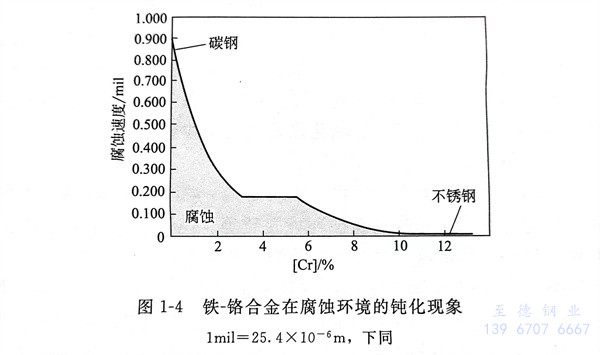

  圖1-4是鐵(tie)-鉻合金在大氣(qi)中(zhong)，經歷10年的(de)(de)時間，在工(gong)廠地區(qu)環(huan)境的(de)(de)腐蝕(shi)程度(du)與鉻（Cr）的(de)(de)含有量的(de)(de)關系圖。




2. 不銹鋼鈍(dun)化


  有(you)時金(jin)(jin)屬(shu)材(cai)(cai)料(liao)在(zai)(zai)發生(sheng)腐(fu)蝕(shi)時，會產(chan)(chan)生(sheng)具(ju)(ju)有(you)黏稠性(xing)且(qie)極(ji)易附著(zhu)(zhu)的(de)腐(fu)蝕(shi)產(chan)(chan)物，這(zhe)種(zhong)具(ju)(ju)有(you)黏稠性(xing)且(qie)極(ji)易附著(zhu)(zhu)的(de)腐(fu)蝕(shi)產(chan)(chan)物，附著(zhu)(zhu)在(zai)(zai)金(jin)(jin)屬(shu)材(cai)(cai)料(liao)的(de)表面(mian)，能(neng)夠(gou)起到保護材(cai)(cai)料(liao)免受進一步腐(fu)蝕(shi)的(de)作(zuo)用(yong)(yong)，這(zhe)種(zhong)作(zuo)用(yong)(yong)就(jiu)是(shi)(shi)鈍化(hua)(hua)作(zuo)用(yong)(yong)。這(zhe)些被鈍化(hua)(hua)的(de)金(jin)(jin)屬(shu)材(cai)(cai)料(liao)在(zai)(zai)特定的(de)環(huan)境中腐(fu)蝕(shi)速度(du)非常(chang)小(xiao)，而(er)在(zai)(zai)其他環(huan)境中卻有(you)可能(neng)產(chan)(chan)生(sheng)相當(dang)嚴(yan)重(zhong)的(de)腐(fu)蝕(shi)，這(zhe)種(zhong)現象稱為鈍化(hua)(hua)。例如，從電(dian)動序來(lai)看，鋁的(de)腐(fu)蝕(shi)速度(du)應(ying)該是(shi)(shi)較高的(de)，然(ran)而(er)實際上(shang)，鋁在(zai)(zai)除鹵化(hua)(hua)物外的(de)多數介質里具(ju)(ju)有(you)較強的(de)耐腐(fu)蝕(shi)能(neng)力(li)。鎳、鈦、鋯、鉻和(he)不銹鋼等材(cai)(cai)料(liao)，都是(shi)(shi)因為可自鈍化(hua)(hua)而(er)具(ju)(ju)備了耐腐(fu)蝕(shi)的(de)能(neng)力(li)。


  鈍化(hua)狀態金屬的(de)(de)耐(nai)(nai)腐蝕性取(qu)決(jue)(jue)于(yu)鉻含(han)量、環境中的(de)(de)氯化(hua)物和氧含(han)量以(yi)及溫(wen)度。在特定的(de)(de)條(tiao)件下達(da)到鈍化(hua)狀態，取(qu)決(jue)(jue)于(yu)各種鈍化(hua)因(yin)素的(de)(de)相對(dui)值能否(fou)超過(guo)其(qi)阻(zu)礙鈍化(hua)的(de)(de)因(yin)素。例如，高的(de)(de)鉻含(han)量有利于(yu)鈍化(hua)，低(di)的(de)(de)溫(wen)度有利于(yu)鈍化(hua)，含(han)有去鈍化(hua)離子(zi)的(de)(de)氯化(hua)物阻(zu)礙鈍化(hua)，而(er)(er)氧有利于(yu)鈍化(hua)。由(you)于(yu)不銹鋼含(han)有足(zu)夠多(duo)的(de)(de)Cr、Ni、Mo等元(yuan)素，而(er)(er)Cr、Ni、Mo是形成鈍化(hua)膜主要元(yuan)素，所以(yi)不銹鋼具有耐(nai)(nai)腐蝕性。


  盡管在(zai)特(te)定的(de)(de)環境下(xia)，鈍(dun)化(hua)(hua)狀(zhuang)態(tai)材料腐(fu)蝕(shi)(shi)非(fei)常(chang)小(xiao)，但在(zai)其他(ta)情況下(xia)可能腐(fu)蝕(shi)(shi)是(shi)相當嚴(yan)重的(de)(de)。相反，通常(chang)顯示鈍(dun)化(hua)(hua)狀(zhuang)態(tai)的(de)(de)合金在(zai)非(fei)鈍(dun)化(hua)(hua)狀(zhuang)態(tai)下(xia)，常(chang)常(chang)是(shi)非(fei)常(chang)活潑的(de)(de)。某些元素可以(yi)擊穿鈍(dun)化(hua)(hua)膜，造成鈍(dun)化(hua)(hua)膜不(bu)連續處的(de)(de)金屬被腐(fu)蝕(shi)(shi)。例如，氯離(li)子破壞鋁、鐵以(yi)及不(bu)銹鋼的(de)(de)鈍(dun)化(hua)(hua)，造成點腐(fu)蝕(shi)(shi)。因此，使用鈍(dun)化(hua)(hua)狀(zhuang)態(tai)金屬的(de)(de)用戶應特(te)別注意點腐(fu)蝕(shi)(shi)、應力腐(fu)蝕(shi)(shi)開裂、敏化(hua)(hua)以(yi)及貧氧腐(fu)蝕(shi)(shi)等(deng)。


3. 鈍(dun)化薄膜破壞


  不銹鋼在中性水的環境當中，幾乎是不會被腐蝕的，這是由于鈍化薄膜沒有被破壞。當不銹鋼處于含有氯離子（Cl-）或其他鹵離子（元素周期表中的VI族元素離子）等的溶液中時，鈍化薄膜局部就會被破壞，如果是處在特定的溫度下，又受拉伸應力作用，就會產生應力腐蝕。當不銹鋼在存有氯離子的溶液中時，鈍化薄膜的不穩定部分，會與溶液中的Cl-與氧（O）和氫氧根離子（OH-）發生置換反應，形成金屬氧化物的鉻鹽，從而破壞鈍化薄膜而使不銹鋼基體被腐蝕。
