不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體不銹(xiu)鋼、鐵(tie)素體不銹鋼和馬(ma)氏體不銹鋼(gang)。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。
不(bu)銹(xiu)鋼的(de)(de)(de)電阻(zu)率大，常(chang)溫時約為(wei)低碳(tan)鋼的(de)(de)(de)5倍，熱導率小，僅為(wei)低碳(tan)鋼的(de)(de)(de)1/3,具有很好的(de)(de)(de)焊(han)接(jie)性(xing)，可采(cai)(cai)用(yong)較(jiao)小的(de)(de)(de)焊(han)接(jie)電流及較(jiao)短(duan)的(de)(de)(de)通(tong)電時間。由(you)于電阻(zu)大，減(jian)少了通(tong)過已(yi)焊(han)焊(han)點(dian)的(de)(de)(de)分流，可以適(shi)當(dang)減(jian)小點(dian)距，不(bu)銹(xiu)鋼線膨(peng)脹系數大，焊(han)接(jie)薄壁(bi)結構時，易產生翹曲變形和焊(han)接(jie)接(jie)頭區的(de)(de)(de)軟化，通(tong)常(chang)可考慮采(cai)(cai)用(yong)偏硬的(de)(de)(de)規范(fan)進行焊(han)接(jie)。
1. 點焊

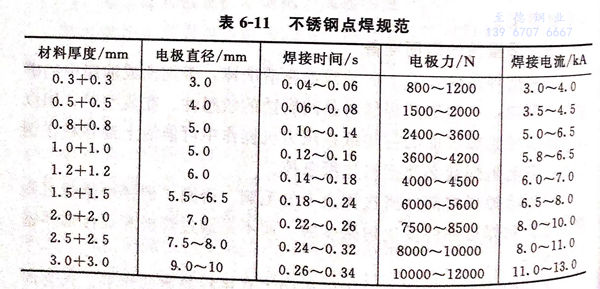

點(dian)焊(han)(han)時，加壓(ya)和通(tong)電(dian)(dian)是(shi)點(dian)焊(han)(han)過程(cheng)的重(zhong)要條(tiao)件，不同(tong)的加壓(ya)和通(tong)電(dian)(dian)時間，不同(tong)的電(dian)(dian)極力(li)、電(dian)(dian)流強(qiang)度(du)及其變化形式(shi)等(deng)組成各種點(dian)焊(han)(han)循環。但是(shi)，無論哪種點(dian)焊(han)(han)循環都(dou)包括(kuo)點(dian)焊(han)(han)過程(cheng)的三(san)個基本階段；預壓(ya)、焊(han)(han)接和鍛壓(ya)。不銹鋼點(dian)焊(han)(han)規(gui)范見表6-11。

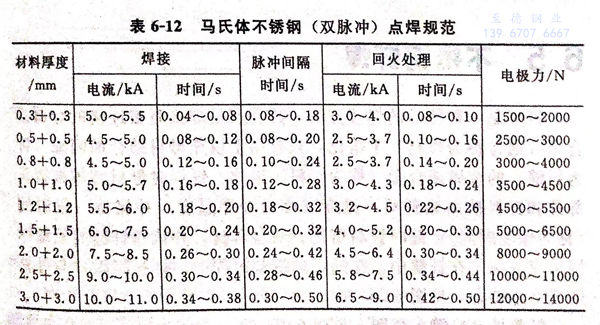

馬氏體不(bu)銹鋼多(duo)在(zai)淬火后低溫或高溫回(hui)火狀態下(xia)使用(yong)。這(zhe)種鋼點焊(han)(han)與縫焊(han)(han)后，將再次(ci)淬火硬化，使接(jie)(jie)頭(tou)塑(su)性下(xia)降。為了改善接(jie)(jie)頭(tou)的力學性能，應采用(yong)焊(han)(han)后在(zai)電(dian)極間回(hui)火處理規范。其焊(han)(han)接(jie)(jie)參考規范見(jian)表6-12。
2. 縫焊工藝
電(dian)阻縫焊(han)(han)工(gong)藝(yi)參數主要有：焊(han)(han)接電(dian)流，焊(han)(han)接時(shi)間(jian)（與(yu)焊(han)(han)接速度(du)(du)相關），電(dian)極力(li)，焊(han)(han)輪寬(kuan)度(du)(du)（焊(han)(han)輪尺寸），縫焊(han)(han)速度(du)(du)和休(xiu)止時(shi)間(jian)等。
①. 焊接電流
由于點距小，電流分流大(da)，因此，焊(han)(han)接電流應(ying)比(bi)相同條件(jian)焊(han)(han)件(jian)的(de)點焊(han)(han)增(zeng)大(da)30%左右(you)。
②. 縫焊速度
縫(feng)(feng)焊(han)(han)速(su)度的大小(xiao)直接(jie)影(ying)響著(zhu)焊(han)(han)輪對(dui)(dui)焊(han)(han)件上各點(dian)(dian)作(zuo)用時(shi)間的長短，從而影(ying)響著(zhu)加熱(re)時(shi)間、冷卻速(su)度及電(dian)(dian)極(ji)(ji)力(li)對(dui)(dui)焊(han)(han)接(jie)區結合(he)面上各點(dian)(dian)的作(zuo)用效(xiao)(xiao)果(guo)。縫(feng)(feng)焊(han)(han)速(su)度越(yue)小(xiao)，電(dian)(dian)極(ji)(ji)對(dui)(dui)焊(han)(han)件各點(dian)(dian)的作(zuo)用時(shi)間越(yue)長，電(dian)(dian)極(ji)(ji)力(li)的作(zuo)用效(xiao)(xiao)果(guo)越(yue)好(hao)，在(zai)電(dian)(dian)流密(mi)度不變的條件下，減少了產生(sheng)飛濺(jian)、裂(lie)縫(feng)(feng)與縮孔的傾向(xiang)，提高(gao)(gao)了焊(han)(han)接(jie)質量與電(dian)(dian)極(ji)(ji)的使(shi)用壽命。因此(ci)，在(zai)生(sheng)產中根據焊(han)(han)件材(cai)料與厚(hou)度合(he)理選擇(ze)縫(feng)(feng)焊(han)(han)速(su)度是十分重要的。焊(han)(han)件厚(hou)度越(yue)大，高(gao)(gao)溫強(qiang)度越(yue)高(gao)(gao)，裂(lie)縫(feng)(feng)傾向(xiang)越(yue)大，縫(feng)(feng)焊(han)(han)速(su)度應越(yue)低。

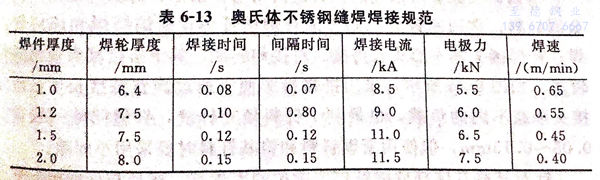

表6-13是奧氏體不銹(xiu)鋼縫焊(han)焊(han)接規范。
