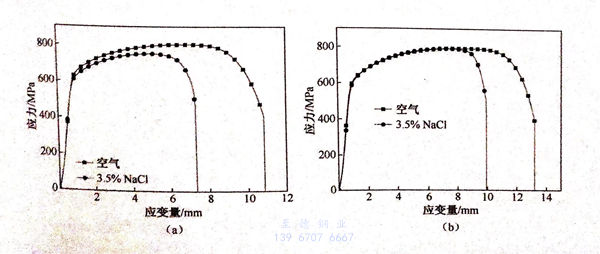

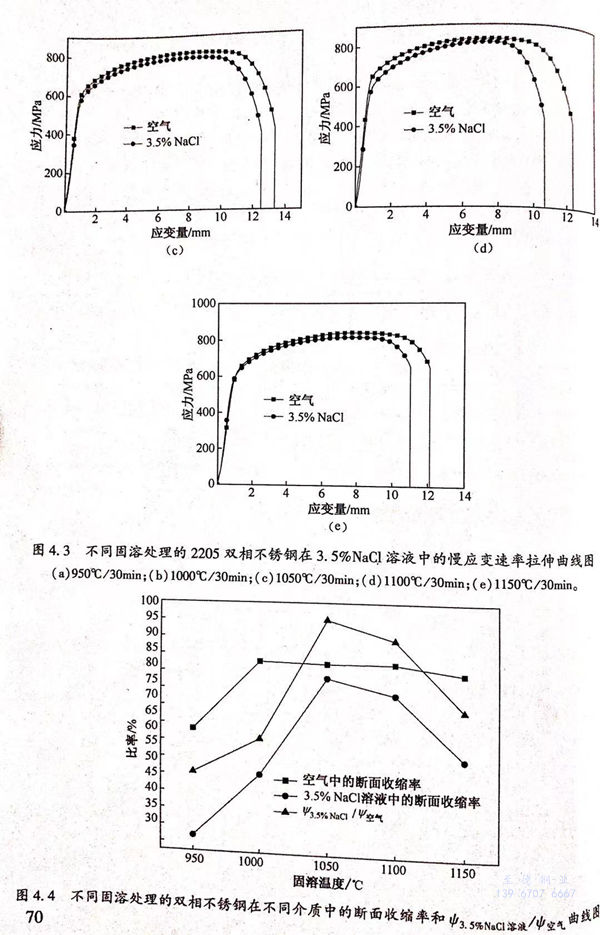

不同固溶處理的2205不銹鋼在3.5%NaCl溶液中的慢應變拉伸曲線如圖4.3所示。慢應變拉伸數據得到的各相性能指標值如圖4.4和表4.2所示。



  材料的應力(li)腐蝕敏感性的強弱可以用其比值來反映:該值越大,材料的應力腐蝕敏感性越低。從圖4.4可以看出,隨著固溶處理的溫度的升高,雙相不銹鋼在空氣中的斷面收縮率先升高后下降,雙(shuang)相不(bu)銹(xiu)鋼在溶液中斷面收縮率先升高后下降,以及兩者之比(ψ環境/ψ空氣)的值先升高后下降,說明隨著固溶處理的溫度從950℃升高至1150℃,雙相不銹鋼的應力腐蝕敏感性先變弱后變強。

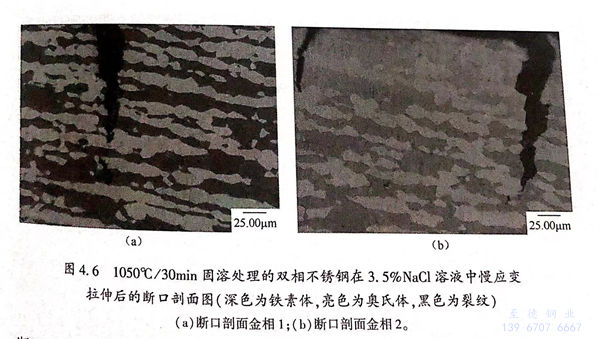

  慢應變拉伸斷裂(lie)后的(de)(de)雙(shuang)相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)斷口(kou)形貌如圖4.5所示。圖4.6為(wei)1050℃/30min 固溶(rong)處理(li)的(de)(de)雙(shuang)相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在3.5%NaCl溶(rong)液中(zhong)慢應變拉伸后的(de)(de)斷口(kou)剖面(mian)圖。從圖4.6中(zhong)可(ke)以看出,雙(shuang)相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)中(zhong)的(de)(de)斷口(kou)形貌中(zhong)存在由裂(lie)紋(wen)(wen)(wen)(wen),裂(lie)紋(wen)(wen)(wen)(wen)的(de)(de)源頭在雙(shuang)相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)試(shi)樣(yang)表面(mian),裂(lie)紋(wen)(wen)(wen)(wen)由雙(shuang)相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)表面(mian)相試(shi)樣(yang)內部延伸,并終止于奧氏體(ti),說明奧氏體(ti)對應力(li)腐蝕的(de)(de)裂(lie)紋(wen)(wen)(wen)(wen)的(de)(de)擴(kuo)展有一(yi)定(ding)的(de)(de)阻(zu)礙作(zuo)用。

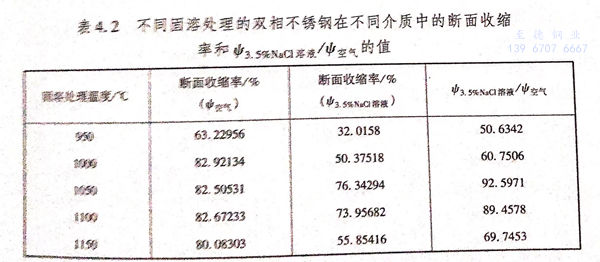

  從(cong)(cong)(cong)表4.2中(zhong)可以看出(chu),當(dang)(dang)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)從(cong)(cong)(cong)950℃升高(gao)(gao)(gao)(gao)(gao)至(zhi)1000℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)的(de)(de)(de)(de)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)從(cong)(cong)(cong)63.22956%升高(gao)(gao)(gao)(gao)(gao)至(zhi)82.92134%,升高(gao)(gao)(gao)(gao)(gao)幅值約為(wei)(wei)(wei)(wei)19%;當(dang)(dang)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)升高(gao)(gao)(gao)(gao)(gao)到1050℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)為(wei)(wei)(wei)(wei)82.50531%;當(dang)(dang)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)為(wei)(wei)(wei)(wei)1100℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)為(wei)(wei)(wei)(wei)82.67233%;進一步升高(gao)(gao)(gao)(gao)(gao)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)至(zhi)1150℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)為(wei)(wei)(wei)(wei)80.08303%.可以看出(chu),當(dang)(dang)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)從(cong)(cong)(cong)1000℃升高(gao)(gao)(gao)(gao)(gao)至(zhi)1100℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)的(de)(de)(de)(de)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)幾乎(hu)沒有(you)(you)(you)變(bian)化,當(dang)(dang)固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)溫(wen)度(du)(du)升高(gao)(gao)(gao)(gao)(gao)至(zhi)1150℃時(shi)(shi),雙(shuang)相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)開始下降(jiang)(jiang)至(zhi)80.08303%,這與1150℃/30min固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)試(shi)樣(yang)中(zhong)的(de)(de)(de)(de)鐵(tie)素體和奧氏(shi)體的(de)(de)(de)(de)百分(fen)含量(liang)有(you)(you)(you)關,此時(shi)(shi)的(de)(de)(de)(de)鐵(tie)素體的(de)(de)(de)(de)百分(fen)含量(liang)為(wei)(wei)(wei)(wei)59%,而(er)奧氏(shi)體的(de)(de)(de)(de)百分(fen)含量(liang)為(wei)(wei)(wei)(wei)41%,即(ji)1150℃/30min 固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)試(shi)樣(yang)中(zhong)含有(you)(you)(you)過(guo)量(liang)的(de)(de)(de)(de)強(qiang)度(du)(du)高(gao)(gao)(gao)(gao)(gao)的(de)(de)(de)(de)鐵(tie)素體,以及(ji)不(bu)足量(liang)的(de)(de)(de)(de)塑性優的(de)(de)(de)(de)奧氏(shi)體,導致該固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理狀(zhuang)態下的(de)(de)(de)(de)試(shi)樣(yang)在(zai)空氣(qi)(qi)(qi)(qi)中(zhong)的(de)(de)(de)(de)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)有(you)(you)(you)所下降(jiang)(jiang)。對于950℃固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理的(de)(de)(de)(de)試(shi)樣(yang),其含有(you)(you)(you)6.1%的(de)(de)(de)(de)硬而(er)脆的(de)(de)(de)(de)σ相,這必然導致該固(gu)(gu)(gu)溶(rong)(rong)(rong)處(chu)(chu)理狀(zhuang)態下的(de)(de)(de)(de)試(shi)樣(yang)的(de)(de)(de)(de)斷(duan)面收(shou)(shou)縮(suo)率(lv)(lv)明顯(xian)降(jiang)(jiang)低(di),僅為(wei)(wei)(wei)(wei)63.22956%。

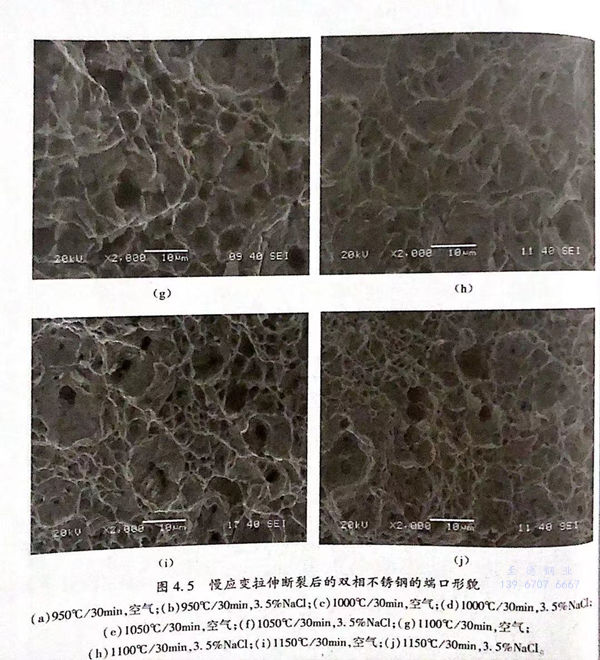

  從圖(tu)4.5(a)、(b)中(zhong)可以看出(chu),950℃/30min固(gu)(gu)溶處理(li)的(de)(de)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)空(kong)(kong)氣(qi)(qi)中(zhong)和(he)溶液(ye)(ye)中(zhong)的(de)(de)斷(duan)口(kou)均(jun)呈(cheng)現準解理(li)平面;950℃/30min 固(gu)(gu)溶處理(li)的(de)(de)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)空(kong)(kong)氣(qi)(qi)中(zhong)的(de)(de)斷(duan)口(kou)局部有少量(liang)韌(ren)(ren)窩(wo)存(cun)在(zai)(zai)(zai)(zai),而在(zai)(zai)(zai)(zai)溶液(ye)(ye)中(zhong)的(de)(de)斷(duan)口(kou)幾(ji)乎是(shi)準解理(li)平面,二者都(dou)屬于脆性斷(duan)裂,這主(zhu)要(yao)是(shi)由于大量(liang)脆性σ相(xiang)(xiang)沿著晶界析出(chu),降(jiang)低了材料的(de)(de)耐應(ying)力(li)腐蝕性能和(he)力(li)學(xue)性能。從圖(tu)4.5(e)、(f)中(zhong)可以看出(chu),1050℃/30min固(gu)(gu)溶處理(li)的(de)(de)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)空(kong)(kong)氣(qi)(qi)和(he)溶液(ye)(ye)中(zhong)的(de)(de)斷(duan)口(kou)都(dou)存(cun)在(zai)(zai)(zai)(zai)大量(liang)韌(ren)(ren)窩(wo),雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)溶液(ye)(ye)中(zhong)的(de)(de)韌(ren)(ren)性損(sun)失較小(xiao),而(950℃、1000℃、1100℃、1150℃)/30min 固(gu)(gu)溶處理(li)的(de)(de)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)溶液(ye)(ye)中(zhong)都(dou)存(cun)在(zai)(zai)(zai)(zai)較大的(de)(de)韌(ren)(ren)性損(sun)失,表明1050℃/30min 固(gu)(gu)溶處理(li)的(de)(de)雙(shuang)相(xiang)(xiang)不(bu)銹(xiu)鋼(gang)具有較好的(de)(de)耐應(ying)力(li)腐蝕性能。


  從表(biao)(biao)4.2中(zhong)(zhong)也可(ke)以(yi)看(kan)出(chu)(chu),950℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)在(zai)(zai)3.5%NaCl溶(rong)液中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)斷(duan)面收(shou)縮率僅為(wei)32.0158%,其ψ3.5%NaCI溶(rong)液/空(kong)氣也僅為(wei)50.6342%,表(biao)(biao)現(xian)出(chu)(chu)很強(qiang)的(de)(de)(de)(de)(de)(de)(de)應(ying)力(li)(li)(li)腐蝕(shi)(shi)敏感性(xing)(xing)(xing),具(ju)有差的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能。而1050℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)在(zai)(zai)3.5%NaCl 溶(rong)液中(zhong)(zhong)斷(duan)面收(shou)縮率達到 76.34294%,且其43.5%NaCI溶(rong)液/空(kong)氣也達到92.5971%,幾(ji)乎無應(ying)力(li)(li)(li)腐蝕(shi)(shi)敏感性(xing)(xing)(xing),表(biao)(biao)現(xian)出(chu)(chu)較(jiao)(jiao)好的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能。1150℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)的(de)(de)(de)(de)(de)(de)(de)43.5%NaCI溶(rong)液/4空(kong)氣值為(wei)69.7453%,與1050℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)相(xiang)比較(jiao)(jiao),有明顯的(de)(de)(de)(de)(de)(de)(de)下降。將(950℃、1050℃、1150℃)/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)的(de)(de)(de)(de)(de)(de)(de)微(wei)觀組織進行比較(jiao)(jiao),可(ke)以(yi)看(kan)出(chu)(chu),1150℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)鐵素(su)體(ti)百(bai)分(fen)含(han)(han)(han)量(liang)為(wei)59%,比1050℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)鐵素(su)體(ti)百(bai)分(fen)含(han)(han)(han)量(liang)(51.9%)高(gao)(gao)7.1%,并且950℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)中(zhong)(zhong)存(cun)(cun)在(zai)(zai)大量(liang)σ相(xiang);從極化曲線的(de)(de)(de)(de)(de)(de)(de)分(fen)析可(ke)知,當(dang)固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)溫度過(guo)高(gao)(gao)時,鐵素(su)體(ti)百(bai)分(fen)含(han)(han)(han)量(liang)升高(gao)(gao),鐵素(su)體(ti)耐(nai)(nai)點蝕(shi)(shi)當(dang)量(liang)下降,促使(shi)點蝕(shi)(shi)更易于發生;且當(dang)固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)溫度為(wei)950℃時,大量(liang)的(de)(de)(de)(de)(de)(de)(de)σ相(xiang)的(de)(de)(de)(de)(de)(de)(de)存(cun)(cun)在(zai)(zai)顯著降低了材料的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)點蝕(shi)(shi)性(xing)(xing)(xing)能。從應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能分(fen)析可(ke)以(yi)看(kan)出(chu)(chu),由于σ相(xiang)的(de)(de)(de)(de)(de)(de)(de)存(cun)(cun)在(zai)(zai),950℃/30min 固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能比1050℃/30min固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能差,以(yi)及(ji)1150℃/30min固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)過(guo)量(liang)鐵素(su)體(ti)導(dao)致材料的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能比1050℃/30min固(gu)(gu)(gu)(gu)溶(rong)處(chu)理(li)的(de)(de)(de)(de)(de)(de)(de)試(shi)(shi)樣(yang)的(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)應(ying)力(li)(li)(li)腐蝕(shi)(shi)性(xing)(xing)(xing)能有所(suo)下降。




   一方面,鐵(tie)素體含量升(sheng)高(gao),材(cai)(cai)料耐(nai)(nai)(nai)(nai)點(dian)(dian)蝕(shi)當量下降(jiang),點(dian)(dian)蝕(shi)更(geng)易發生,導致鈍化膜性(xing)能(neng)不(bu)穩定和易破裂,耐(nai)(nai)(nai)(nai)應力(li)腐蝕(shi)性(xing)能(neng)變差;另一方面,σ相的(de)(de)產生使其(qi)周圍存(cun)在貧鉻(ge)區(qu),降(jiang)低(di)材(cai)(cai)料耐(nai)(nai)(nai)(nai)點(dian)(dian)蝕(shi)性(xing)能(neng),同時使得(de)材(cai)(cai)料的(de)(de)耐(nai)(nai)(nai)(nai)應力(li)腐蝕(shi)性(xing)能(neng)下降(jiang)。而1050℃/30min固(gu)溶處理的(de)(de)雙相不(bu)銹(xiu)鋼中的(de)(de)兩相比(bi)例接近1:1,同時具有(you)較好(hao)的(de)(de)耐(nai)(nai)(nai)(nai)點(dian)(dian)蝕(shi)性(xing)能(neng)和較好(hao)的(de)(de)耐(nai)(nai)(nai)(nai)應力(li)腐蝕(shi)性(xing)能(neng)。


  從(cong)以上(shang)分析可以看(kan)出(chu),點(dian)蝕(shi)(shi)和應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)(de)發生(sheng)存在某種關(guan)系,即點(dian)蝕(shi)(shi)會促進應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)(de)發生(sheng),而提高材(cai)料的(de)(de)(de)耐點(dian)蝕(shi)(shi)性(xing)能(neng)也(ye)能(neng)夠(gou)提高材(cai)料的(de)(de)(de)耐應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)。應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)(de)陽極溶解(jie)理論(lun)認為,應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)(de)發生(sheng)與材(cai)料表面氧化膜(mo)的(de)(de)(de)形成一破裂(lie)有關(guan)。點(dian)蝕(shi)(shi)破壞鈍化膜(mo)的(de)(de)(de)完(wan)整性(xing),促進了應(ying)(ying)力(li)(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)(de)發生(sheng)。

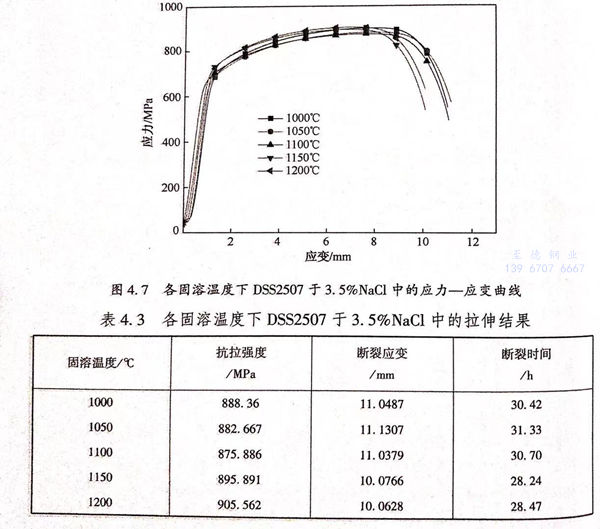

  1000℃、1050℃、1100℃、1150℃及1200℃固溶態的2507雙相不銹鋼室溫下在3.5%NaCl溶液中的SSRT結果如圖4.7和表4.3所示。從整體能夠獲得隨固溶處理溫度的增高DSS2507的抗拉強度表現為先降低后上升的變化趨勢,1000℃時抗拉強度是888.36MPa,1100℃時抗拉強度減小成875.886MPa,隨固溶熱處理溫度繼續增高到1200℃抗拉強度又上升至905.562MPa.從應變量(試樣標距部分的拉伸量)的角度看隨固溶熱處理溫度的上升應變量呈先變大后減小的趨勢,固溶溫度為1000℃時斷裂應變為11.0487mm,當固溶溫度升高到1050℃時斷裂應變升高到11.1307mm,而固溶熱處理溫度的繼續上升又導致斷裂應變開始減小,1200℃時減小到10.0628mm.導致以上現象出現的原因在于固溶熱處理溫度處于1000~1050℃之間時,抗拉強度受材料組織再結晶完全程度的影響,在該溫度范圍內2507雙相不銹鋼的組織再結晶完全程度提高,并且在該溫度范圍內起著主導作用所以剛的強度下降韌性升高;1050~1200℃之間材料的兩相組織轉變發揮著核心影響作用,鐵素體α相量隨固溶熱處理溫度增高漲幅較大而奧氏體γ相量卻降低,又由于鐵素體α相是bcc結構奧氏體γ相是fcc結構,在室溫條件下前者強度高于后者,所以1050~1200℃范圍內鋼的強度變高而韌性減小。





  雙相鋼香蕉視頻app連接:應力腐蝕開裂敏(min)感性(xing)(xing)的(de)(de)(de)(de)(de)(de)強弱能(neng)(neng)夠(gou)通過斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)來反映:該(gai)值(zhi)越大(da),表明(ming)雙(shuang)相(xiang)(xiang)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)SCC敏(min)感性(xing)(xing)越低(di)(di),抵抗SCC的(de)(de)(de)(de)(de)(de)性(xing)(xing)能(neng)(neng)更強。從(cong)表4.3可以看出(chu)(chu) DSS2507的(de)(de)(de)(de)(de)(de)斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)隨(sui)固(gu)溶熱(re)處理(li)(li)溫(wen)(wen)度(du)(du)的(de)(de)(de)(de)(de)(de)上升(sheng)呈先(xian)變(bian)(bian)大(da)后減(jian)小(xiao)的(de)(de)(de)(de)(de)(de)變(bian)(bian)化走勢。當固(gu)溶溫(wen)(wen)度(du)(du)為(wei)1000℃時(shi)(shi),DSS2507中的(de)(de)(de)(de)(de)(de)鐵素(su)體跟(gen)奧(ao)氏(shi)(shi)體這兩(liang)相(xiang)(xiang)相(xiang)(xiang)界(jie)處有(you)(you)σ相(xiang)(xiang)析出(chu)(chu),由于(yu)σ相(xiang)(xiang)硬而(er)脆,且(qie)(qie)其(qi)周圍存(cun)在(zai)貧鉻(ge)區,σ相(xiang)(xiang)的(de)(de)(de)(de)(de)(de)存(cun)在(zai)能(neng)(neng)夠(gou)顯著降(jiang)(jiang)低(di)(di)材(cai)料(liao)的(de)(de)(de)(de)(de)(de)力學性(xing)(xing)能(neng)(neng)和(he)耐(nai)蝕(shi)性(xing)(xing)能(neng)(neng),根據應(ying)(ying)力腐蝕(shi)的(de)(de)(de)(de)(de)(de)陽(yang)極(ji)溶解機(ji)理(li)(li)可知,SCC的(de)(de)(de)(de)(de)(de)發生跟(gen)鈍化膜的(de)(de)(de)(de)(de)(de)“破(po)裂(lie)(lie)(lie)-修復-破(po)裂(lie)(lie)(lie)”過程有(you)(you)關(guan)聯。σ相(xiang)(xiang)的(de)(de)(de)(de)(de)(de)析出(chu)(chu)使其(qi)所在(zai)區域的(de)(de)(de)(de)(de)(de)鈍化膜變(bian)(bian)得薄弱,因此經過1000℃固(gu)溶的(de)(de)(de)(de)(de)(de)試樣(yang)易發生應(ying)(ying)力腐蝕(shi)斷(duan)裂(lie)(lie)(lie),并且(qie)(qie)從(cong)表4.3也可以看出(chu)(chu)1000℃時(shi)(shi)斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)較(jiao)低(di)(di)為(wei)30.42h;1050℃時(shi)(shi)斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)值(zhi)最(zui)大(da)為(wei)31.33h,這說明(ming)經過1050℃固(gu)溶處理(li)(li)30min的(de)(de)(de)(de)(de)(de)DSS2507的(de)(de)(de)(de)(de)(de)SCC敏(min)感性(xing)(xing)較(jiao)低(di)(di),有(you)(you)較(jiao)優的(de)(de)(de)(de)(de)(de)耐(nai)SCC能(neng)(neng)力,這跟(gen)其(qi)有(you)(you)較(jiao)優的(de)(de)(de)(de)(de)(de)抗點蝕(shi)能(neng)(neng)力以及鋼(gang)(gang)中兩(liang)相(xiang)(xiang)均勻分布有(you)(you)關(guan);隨(sui)著固(gu)溶溫(wen)(wen)度(du)(du)繼(ji)續(xu)升(sheng)高(gao)至1200℃,斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)又逐(zhu)漸(jian)減(jian)小(xiao),1200℃時(shi)(shi)斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)降(jiang)(jiang)低(di)(di)到28.47h,這說明(ming)材(cai)料(liao)的(de)(de)(de)(de)(de)(de)耐(nai)應(ying)(ying)力腐蝕(shi)斷(duan)裂(lie)(lie)(lie)性(xing)(xing)能(neng)(neng)降(jiang)(jiang)低(di)(di)。這是因為(wei)當固(gu)溶熱(re)處理(li)(li)溫(wen)(wen)度(du)(du)繼(ji)續(xu)上升(sheng)至1200℃時(shi)(shi)鋼(gang)(gang)中的(de)(de)(de)(de)(de)(de)鐵素(su)體相(xiang)(xiang)量逐(zhu)漸(jian)增高(gao)而(er)奧(ao)氏(shi)(shi)體相(xiang)(xiang)量逐(zhu)漸(jian)減(jian)少,又因為(wei)鐵素(su)體的(de)(de)(de)(de)(de)(de)塑性(xing)(xing)比奧(ao)氏(shi)(shi)體差,進(jin)而(er)導致在(zai)高(gao)固(gu)溶溫(wen)(wen)度(du)(du)下DSS2507的(de)(de)(de)(de)(de)(de)應(ying)(ying)力腐蝕(shi)破(po)裂(lie)(lie)(lie)敏(min)感性(xing)(xing)增強,具體變(bian)(bian)現為(wei)斷(duan)裂(lie)(lie)(lie)時(shi)(shi)間(jian)(tb)降(jiang)(jiang)低(di)(di)。

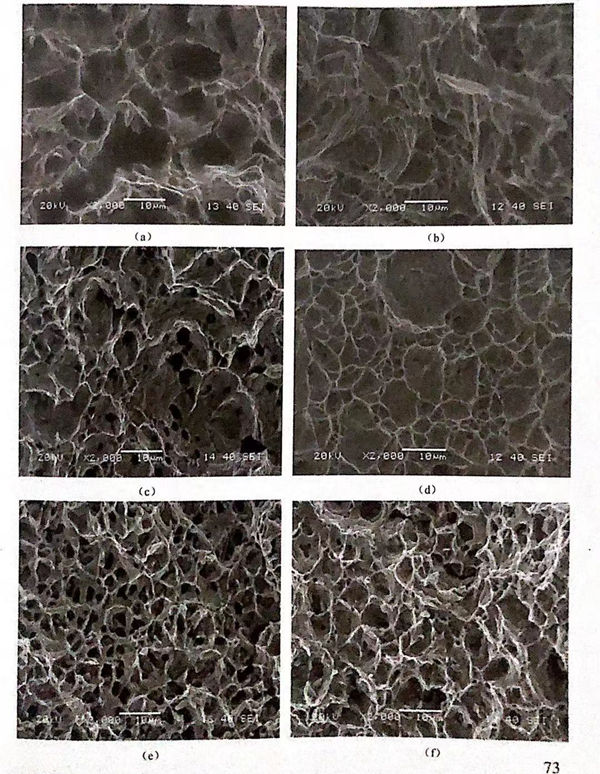

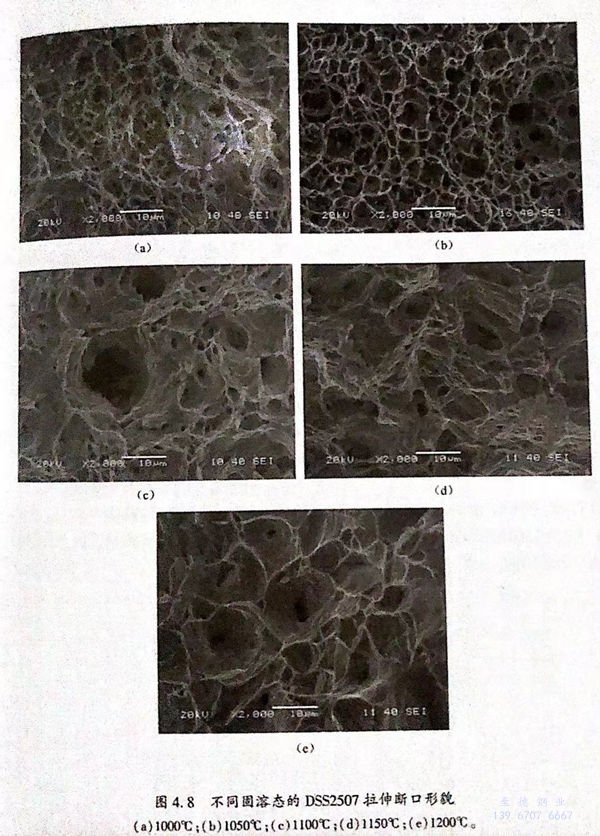

  1000℃、1050℃、1100℃、1150℃及1200℃固(gu)溶(rong)態的(de)2507雙相(xiang)不銹(xiu)鋼(gang)室溫(wen)下(xia)于3.5%NaCl溶(rong)液介質中(zhong)的(de)SSRT斷(duan)(duan)口形(xing)貌(mao)如(ru)圖(tu)4.8所(suo)(suo)示(shi)。從圖(tu)4.8中(zhong)能夠較為清晰地獲(huo)得(de)五(wu)種固(gu)溶(rong)態下(xia)的(de)DSS2507拉伸斷(duan)(duan)口都具有明顯的(de)韌(ren)(ren)(ren)窩(wo),都表現為韌(ren)(ren)(ren)性(xing)斷(duan)(duan)裂(lie)(lie)。圖(tu)4.8(a)雖然表現為韌(ren)(ren)(ren)性(xing)斷(duan)(duan)裂(lie)(lie),但是有明顯的(de)準(zhun)解理斷(duan)(duan)裂(lie)(lie)面(mian)的(de)出現,有脆性(xing)斷(duan)(duan)裂(lie)(lie)的(de)傾向,這(zhe)說明1000℃下(xia)DSS2507的(de)抗SCC能力(li)較弱(ruo),容易發生SCC;隨(sui)著固(gu)溶(rong)溫(wen)度(du)升高(gao)至(zhi)1050℃,如(ru)圖(tu)4.8(b)所(suo)(suo)示(shi),鋼(gang)斷(duan)(duan)面(mian)上(shang)的(de)韌(ren)(ren)(ren)窩(wo)數量(liang)最多且(qie)密(mi)集表明其應力(li)腐蝕(shi)敏感性(xing)最弱(ruo),即該固(gu)溶(rong)溫(wen)度(du)下(xia)鋼(gang)的(de)應力(li)腐蝕(shi)破裂(lie)(lie)敏感性(xing)較弱(ruo);隨(sui)著固(gu)溶(rong)溫(wen)度(du)的(de)繼續升高(gao),如(ru)圖(tu)4.8(c)~(e)所(suo)(suo)示(shi),鋼(gang)的(de)韌(ren)(ren)(ren)性(xing)損失變大,韌(ren)(ren)(ren)窩(wo)數量(liang)減小且(qie)密(mi)集度(du)減弱(ruo),表明雙相(xiang)不銹(xiu)鋼(gang)的(de)應力(li)腐蝕(shi)破裂(lie)(lie)敏感性(xing)又增強(qiang)。




  這與表(biao)4.3中斷裂(lie)時(shi)的應(ying)(ying)(ying)變測試結果是相(xiang)對(dui)應(ying)(ying)(ying)的。雙相(xiang)不(bu)銹鋼的應(ying)(ying)(ying)力腐(fu)蝕類型(xing)是陽(yang)極(ji)(ji)(ji)溶(rong)解型(xing),跟其耐孔蝕能力有(you)著(zhu)較(jiao)為(wei)密切(qie)的聯(lian)系。當(dang)鋼表(biao)面(mian)的氧化(hua)膜被破壞形(xing)(xing)成蝕孔裸露(lu)出(chu)新(xin)鮮(xian)表(biao)面(mian),該表(biao)面(mian)與其他覆(fu)蓋(gai)有(you)氧化(hua)膜的表(biao)面(mian)形(xing)(xing)成大陰(yin)極(ji)(ji)(ji)小陽(yang)極(ji)(ji)(ji)的腐(fu)蝕電(dian)池(chi)(裸露(lu)出(chu)的新(xin)鮮(xian)表(biao)面(mian)為(wei)陽(yang)極(ji)(ji)(ji),鋼表(biao)面(mian)覆(fu)蓋(gai)有(you)氧化(hua)膜的表(biao)面(mian)為(wei)陰(yin)極(ji)(ji)(ji)),金屬(shu)發(fa)生陽(yang)極(ji)(ji)(ji)反應(ying)(ying)(ying),金屬(shu)原子溶(rong)解成為(wei)離子,形(xing)(xing)成裂(lie)紋。裂(lie)紋朝著(zhu)縱深方向處發(fa)展(zhan)同(tong)時(shi)又因(yin)為(wei)應(ying)(ying)(ying)力主(zhu)要分布在裂(lie)紋尖(jian)端處,進而導致裂(lie)紋周圍區(qu)域產生塑性(xing)形(xing)(xing)變,陽(yang)極(ji)(ji)(ji)電(dian)位下降提(ti)高了陽(yang)極(ji)(ji)(ji)溶(rong)解速度,最終導致裂(lie)紋的擴(kuo)大。


 根據第3章對2507雙相不銹鋼電化學性能的研究結果可知,隨固溶熱處理度的增高2507雙相不銹鋼點蝕能力呈先增強后下降的變化趨勢,1050℃時鋼中的鐵素體相跟奧氏體相這兩相分布較均勻且兩相比例約為1:1,鋼表面保護膜穩定性較好,產生點腐蝕的電位較高,不利于促進裂紋的發展,進而該固溶溫度下2507雙相不銹鋼有較好的抗應力腐蝕開裂性能,這跟SSRT所得結果是相同的。總之,固溶熱處理溫度為1050℃時 DSS2507的抗SCC能力較強。

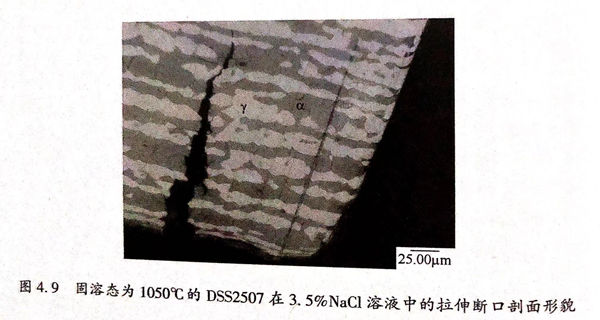

  固溶態為1050℃的2507雙相不銹鋼在3.5%NaCl溶液中的拉伸斷口腐蝕形貌如圖4.9所示,圖中深色組織是鐵素體α相、淺色是奧氏體γ相。從圖4.9中可以看出裂紋優先在鐵素體α相上傳播,終止于奧氏體γ相,且裂紋迂回過奧氏體γ相后繼續會在鐵素體α相中繼續傳播,這表明奧氏體γ相對鐵素體α相中裂紋的傳播有一定的抑制作用,這種現象稱為致鎖(Keying)效應。這主要是由于首先鐵素體α相為陽極,優先在腐蝕介質中發生腐蝕因而裂紋優先在鐵素體α相上發生和傳播;其次奧氏體γ相相對于鐵素體α相來說硬度及屈服強度都偏低、延展性能較好,奧氏體γ相比鐵素體α相更易發生形變且形變能較大,所以在鐵素體α相中發展的裂紋遇到奧氏體γ相時其尖端形變帶的應力會受到一定的緩和,進而對鐵素體α相中裂紋的傳播有一定的抑制作用。因此,應力腐蝕破裂裂紋優先在鐵素體α相上傳播,終止于奧氏體γ相。
