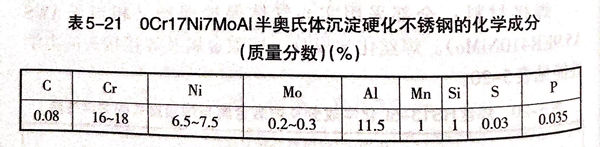

高壓容器材質為0Cr17Ni7MoAl不(bu)銹(xiu)鋼,壁厚為7mm,化學成分見表5-21.




兩半球殼體對接采用自動鎢極氬(ya)弧焊打底,埋弧焊填充及蓋面工藝制造。


焊接工藝(yi)如下:

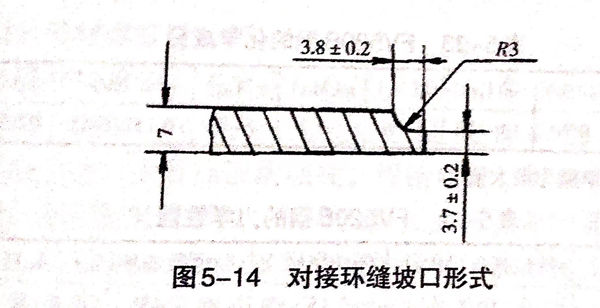

 ①. 兩半球殼(ke)體對(dui)接坡口(kou)形式如(ru)圖(tu)5-14所示。


圖 14.jpg


 ②. 氬弧焊(han)和埋弧焊(han)用焊(han)絲成分均(jun)與母材相同,直徑均(jun)為(wei)2mm,焊(han)劑牌號為(wei)HJ260.


 ③. 焊(han)件焊(han)前進(jin)行(xing)噴(pen)砂處(chu)理。


 ④. 用手(shou)工鎢極氬弧焊進行定位(wei),不填焊絲,定位(wei)間(jian)(jian)距為50mm,對接(jie)處間(jian)(jian)隙不大于0.5mm.

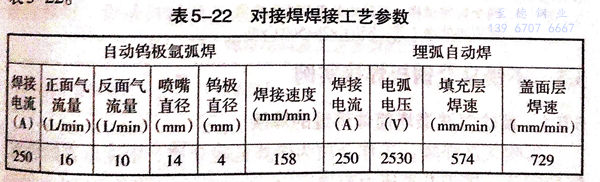

 ⑤. 將定位(wei)焊后的球形容器置于專用的焊接轉胎(tai)上(shang)采(cai)用自動(dong)鎢(wu)極氬弧(hu)焊打底,采(cai)用埋弧(hu)自動(dong)焊填充蓋面,焊接工藝參(can)數(shu)見表5-22.




 ⑥. 焊(han)接后的高壓容器接頭強度達到(dao)母材(cai)的98%,沖擊韌(ren)度達到(dao)母材(cai)的60%,容器的低溫及常溫疲勞試驗均合格,容器的性能滿(man)足設計和使用(yong)要求。
