香蕉视频app连接

高純Cr29Mo4Ni2、S44800

  高純（Cr29Mo4Ni2）S44800不銹鋼是一種高純高Cr，Mo的鐵素體不銹鋼，在很多苛刻的腐蝕介質中具有優異的耐蝕性，如氯化物、堿、硝酸、尿素、氨基酸、有機酸中，其耐蝕性超過高鎳合金。此鋼還具有優異的耐稀的還原酸性能，優異的抗氧化、抗硫化性能，此鋼還具有良好的韌性，加工成型性，可焊性，所以在很多苛刻的介質中用它代替價格昂貴的Ti鎳基合金。

一、化學成分

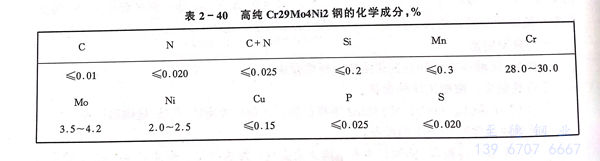

高(gao)純（Cr29Mo4Ni2）S44800不銹鋼(gang)的化學成分見表2-40。

二、物理性(xing)能

密度 p：7.6g／cm³；

線膨脹系數 α：21～100℃時，9.4 10^-6／℃；

熱(re)導率 λ：100℃時，16.2 W／m·K；

比熱(re)容 C：448 J／kg·℃；

彈性(xing)模(mo)量 E 20 000 MPa。

三、力(li)學性能

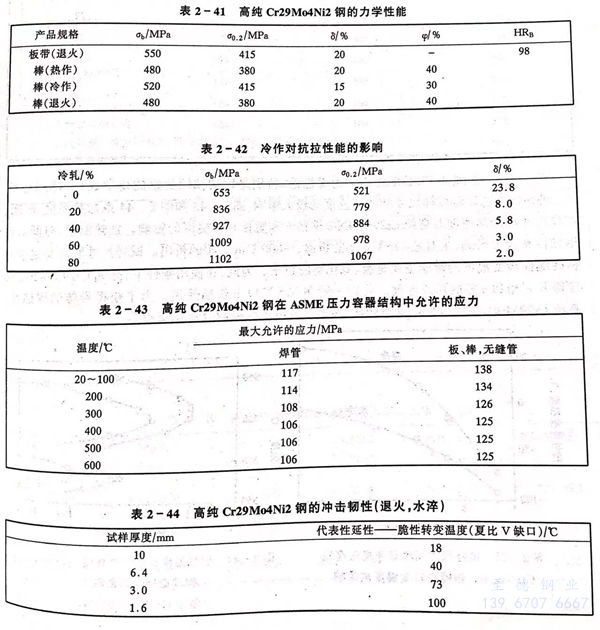

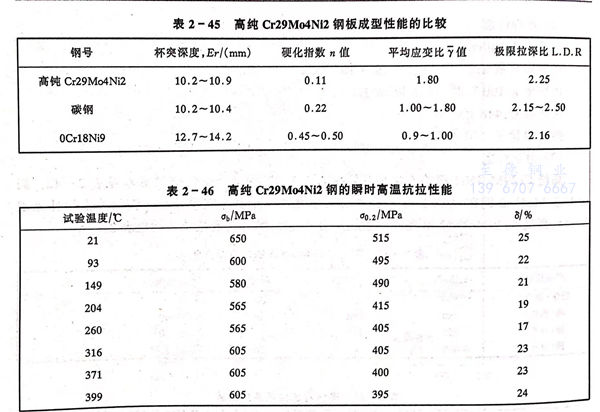

高純（Cr29Mo4Ni2）S44800 不(bu)(bu)(bu)銹鋼(gang)的力(li)學性(xing)能(neng)見(jian)表2-41。冷作對(dui)力(li)學性(xing)能(neng)的影響見(jian)表2-42。高純（Cr29Mo4Ni2）S44800不(bu)(bu)(bu)銹鋼(gang)在(zai)ASME壓力(li)容器(qi)結構中允許的應力(li)見(jian)表2-43。鋼(gang)的沖擊(ji)韌性(xing)見(jian)表2-44，高純（Cr29Mo4Ni2）S44800 不(bu)(bu)(bu)銹鋼(gang)板成形性(xing)能(neng)見(jian)表2-45，瞬時高溫抗拉(la)性(xing)能(neng)見(jian)表2-46。

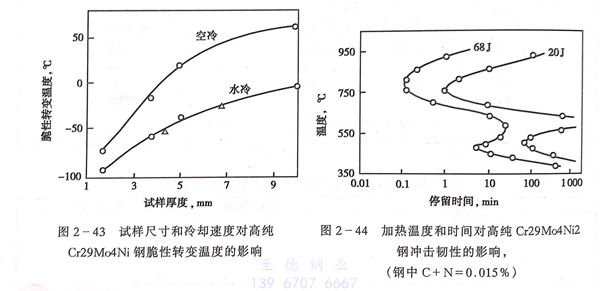

 應(ying)當指出(chu)，高純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼(gang)的(de)(de)(de)力學(xue)性(xing)(xing)(xing)能，特(te)別是(shi)鋼(gang)的(de)(de)(de)韌性(xing)(xing)(xing)受(shou)鋼(gang)的(de)(de)(de)化學(xue)成分（特(te)別是(shi)C，N），熱處理工藝以(yi)及試樣尺(chi)(chi)寸和(he)冷卻(que)(que)速度(du)(du)的(de)(de)(de)極大(da)影(ying)響(xiang)(xiang)，圖2-43和(he)圖2-44系加熱溫(wen)度(du)(du)、時間、試樣尺(chi)(chi)寸和(he)冷卻(que)(que)速度(du)(du)對高純（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼(gang)韌性(xing)(xing)(xing)和(he)脆(cui)性(xing)(xing)(xing)轉(zhuan)變(bian)溫(wen)度(du)(du)的(de)(de)(de)影(ying)響(xiang)(xiang)。加熱溫(wen)度(du)(du)、時間對此鋼(gang)韌性(xing)(xing)(xing)有極大(da)影(ying)響(xiang)(xiang)，主(zhu)要是(shi)475℃a相的(de)(de)(de)析出(chu)，～800℃o（x）相的(de)(de)(de)析出(chu)。試樣尺(chi)(chi)寸和(he)冷卻(que)(que)速度(du)(du)對鋼(gang)的(de)(de)(de)脆(cui)性(xing)(xing)(xing)轉(zhuan)變(bian)溫(wen)度(du)(du)的(de)(de)(de)影(ying)響(xiang)(xiang)主(zhu)要是(shi)碳、氮化物的(de)(de)(de)析出(chu)。為此，在使用條件下，高純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼(gang)應(ying)避開a相和(he)。相的(de)(de)(de)形成溫(wen)度(du)(du)。此鋼(gang)一般在315℃以(yi)下長期使用。為了獲得(de)最佳的(de)(de)(de)耐蝕(shi)性(xing)(xing)(xing)。高純（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼(gang)應(ying)采(cai)用真(zhen)空精煉，在很窄的(de)(de)(de)范圍(wei)內(nei)控制合金化學(xue)成分。

四(si)、耐蝕性(xing)

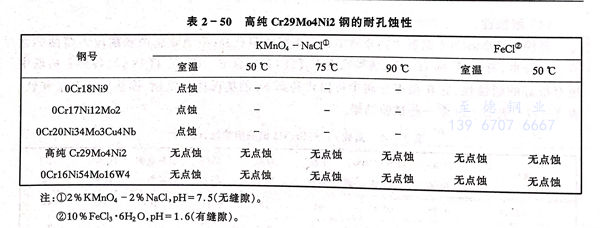

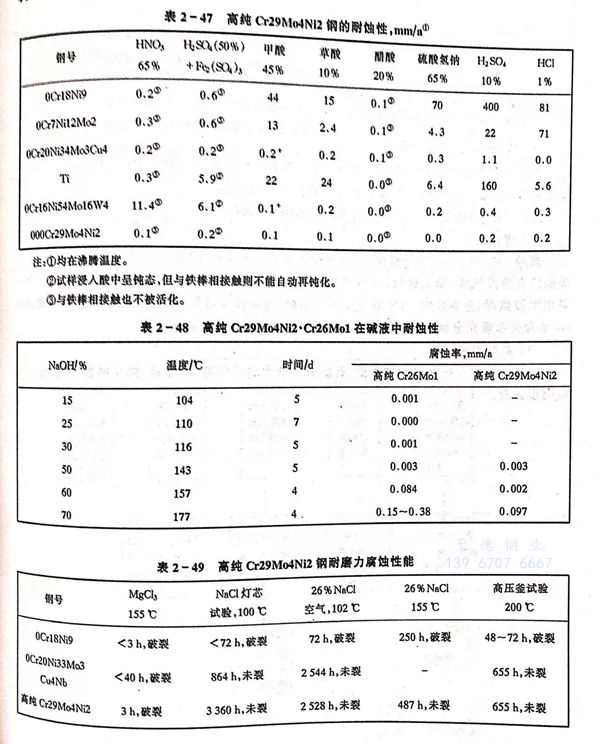

 高純（Cr29Mo4Ni2）S44800 不銹鋼氯化物介質中具有很好的耐孔蝕，耐縫隙腐蝕和耐應力腐蝕的性能。在海水，苛性堿，稀H₂SO₄，各種活度H₃PO₄（包括含F，Cl的H₃PO₄），各種有機酸中也有很好的耐蝕性，它在很多介質中可以代替高Ni的奧(ao)氏(shi)體(ti)不銹(xiu)鋼(gang)，鎳基耐蝕(shi)合金和鈦。表2-47～表2-50系一些試驗結果。

五、冷、熱(re)加工(gong)和(he)熱(re)處理

 高(gao)純（Cr29Mo4Ni2）S44800不銹鋼有良好的熱加工(gong)性(xing)(xing)，此鋼適(shi)宜的熱加工(gong)溫(wen)度(du)800～1150℃，熱加工(gong)終止溫(wen)度(du)≤800℃。此鋼有極(ji)好的延性(xing)(xing)和低的加工(gong)硬化傾向。

 高純（Cr29Mo4Ni2）S44800不銹鋼熱(re)(re)處理應加熱(re)(re)到1010℃，水冷。

六(liu)、焊接性能

 高純(chun)(chun)（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼的焊(han)接，應注意(yi)保證焊(han)縫(feng)、母(mu)材(cai)有極低(di)的碳、氮和氫、氧含量，因(yin)此焊(han)前應對(dui)惰性(xing)氣(qi)(qi)體、填充材(cai)料、母(mu)材(cai)進行仔細準備，焊(han)后清理污染。高純(chun)(chun)（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼可(ke)采用鎢極弧(hu)焊(han)、金屬弧(hu)焊(han)，可(ke)用氬(ya)氣(qi)(qi)或(huo)氨氣(qi)(qi)保護，可(ke)選(xuan)擇(ze)與(yu)母(mu)材(cai)相同材(cai)料，也可(ke)選(xuan)擇(ze)不(bu)銹(xiu)鋼或(huo)Ni基合金作填充金屬，根據(ju)所需要焊(han)縫(feng)力學(xue)性(xing)能和耐蝕(shi)性(xing)來確(que)定。

七、典型用途(tu)

 可用于海水及(ji)各種氯化物(wu)溶液、有機酸溶液中的(de)反應器，冷凝器，熱交換器，苛性(xing)鈉生產濃縮設備等。
