鐵(tie)素(su)(su)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)在(zai)加熱(re)冷卻時都沒有(you)α'γ'轉變,始終保持鐵(tie)素(su)(su)體(ti)(ti)組(zu)織。這(zhe)(zhe)類鋼(gang)(gang)含鉻量較(jiao)高,為(wei)17%~28%,主要(yao)是(shi)作為(wei)熱(re)穩定鋼(gang)(gang),也可作為(wei)耐蝕(shi)鋼(gang)(gang)。鐵(tie)素(su)(su)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)由于(yu)不含鎳(nie),生(sheng)產(chan)制造成本(ben)要(yao)比奧氏(shi)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)低,但(dan)其熱(re)穩定性和(he)耐蝕(shi)性在(zai)有(you)些(xie)情況下(xia),比奧氏(shi)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)還(huan)(huan)要(yao)好(hao),特別是(shi)耐氯(lv)離子腐蝕(shi)。因(yin)此,大力推廣鐵(tie)素(su)(su)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)的應用(yong),不但(dan)可以(yi)降低成本(ben),而且還(huan)(huan)能節約寶貴的鎳(nie)資源。這(zhe)(zhe)樣看來,使用(yong)鐵(tie)素(su)(su)體(ti)(ti)不銹(xiu)(xiu)鋼(gang)(gang)不僅(jin)可以(yi)節約鎳(nie),而且還(huan)(huan)是(shi)在(zai)許多特殊使用(yong)環境中(zhong)的最佳選(xuan)材(cai)。
0Cr13Al 、0Cr13Al、405 不銹鋼是低鉻鐵(tie)素體(ti)不銹(xiu)鋼中的一種,它有著與馬氏體鋼一樣的Cr含量,約11%~14%。但由于0Cr13Al 、0Cr13Al、 405不銹鋼低碳且加鋁,從而抑制了高溫時α≈γ的轉變,所以此鋼為鐵素體鋼 。0Cr13Al 、0Cr13Al、405 不銹鋼具有相當于低鉻鋼的不銹性和抗氧化性。耐銹性優于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 馬氏體(ti)不銹鋼。抗氧化使用溫度,斷續加熱為≤760℃,連續加熱≤677℃。0Cr13Al 、0Cr13Al、405不銹鋼具有良好的塑性、韌性和冷成型性,優于鉻含量更高的其他鐵素體不銹鋼。0Cr13Al 、0Cr13Al、405 不銹鋼主要用于石油精煉塔槽襯里和各種部件,蒸汽透平葉片等。
一、化(hua)學成分(fen)

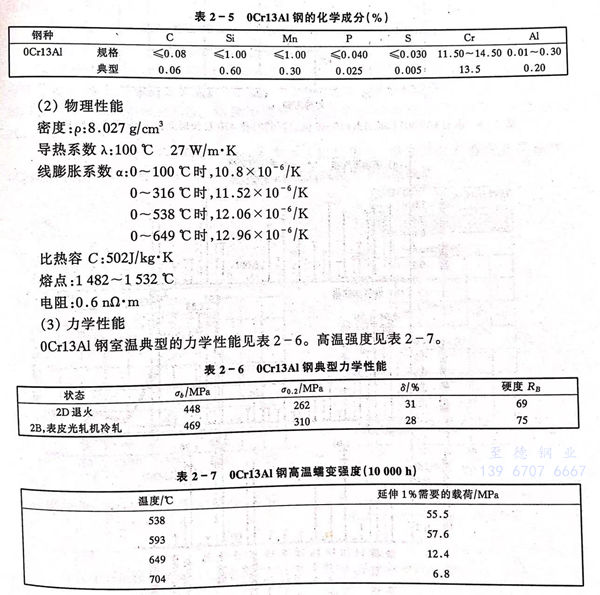

0Cr13Al 、0Cr13Al、405 不銹鋼的化學(xue)成分見表2-5。

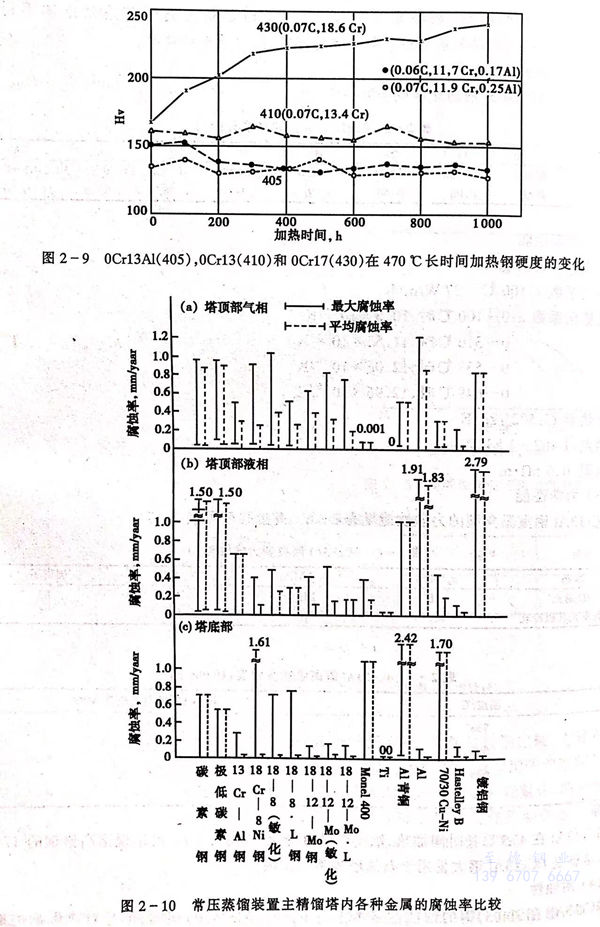

0Cr13Al 、0Cr13Al、405 不銹鋼在475℃長時間加熱,鋼硬度沒有變化(見圖2-9),沒呈現出高鉻鋼的475℃脆性,這就是(0Cr13Al) 405 不銹鋼大量用于石油塔槽類的原因。
四、耐(nai)蝕性
0Cr13Al 、0Cr13Al、405 不銹鋼(gang)的耐蝕性基本上與(0Cr13)410 不銹鋼(gang)相同(tong),但(dan)是對熱影響的敏(min)感(gan)性,由于組織變化少,比0Cr13鋼(gang)小(xiao),0Cr13Al 、0Cr13Al、405不銹鋼(gang)在石油蒸餾裝置中耐蝕性表現(xian)出與18%Cr和304不銹鋼(gang)同(tong)樣的水(shui)平(見圖2-10)。304不銹鋼(gang)引起應(ying)力腐蝕破裂(lie)的環境(jing),0Cr13Al 、0Cr13Al、405不銹鋼(gang)卻不產(chan)生應(ying)力腐蝕破裂(lie)。
五、抗(kang)氧(yang)化性
高(gao)溫抗氧化(hua)性隨著(zhu)實(shi)際出現氣氛和(he)包括(kuo)化(hua)學原料而變(bian)化(hua)。0Cr13Al 、0Cr13Al、 405不銹鋼(gang)高(gao)溫斷續的使(shi)用(yong)溫度≤760℃,連續使(shi)用(yong)溫度≤677℃。
六(liu)、冷熱加工性,熱處理
a.熱加工(gong)
0Cr13Al 、0Cr13Al、405 不銹鋼開始鍛(duan)壓溫(wen)度(du)為(wei)1038~1149℃,終加(jia)工溫(wen)度(du)≥760℃,應當控制比較細(xi)晶粒組(zu)織,以(yi)便隨后處(chu)理獲(huo)得(de)希(xi)望(wang)的塑(su)性和韌性。
b.成形
0Cr13Al 、0Cr13Al、405 不銹鋼有(you)良好塑性(xing)并適合(he)于拉伸,軋制(zhi)成(cheng)形和(he)沖壓制(zhi)造(zao)(類似中碳鋼,高強度低合(he)金鋼)。
c.熱處理(li)
退火溫度780~830℃空冷或(huo)緩冷。
七、焊接性
0Cr13Al 、0Cr13Al、405不(bu)銹鋼(gang)可用(yong)一般不(bu)銹鋼(gang)采用(yong)方(fang)法進行(xing)熔(rong)焊(han),包括TiG焊(han)和電(dian)阻(zu)點焊(han),焊(han)接輸(shu)入熱(re)量應(ying)該盡量小(xiao),避免晶粒(li)過分(fen)(fen)長大(da),以免過分(fen)(fen)降低焊(han)縫金屬和熱(re)影響(xiang)區塑性,如果要求(qiu)充填金屬可用(yong)0Cr13Nb或(huo)0Cr13絲。如果不(bu)要求(qiu)充填金屬的匹配成(cheng)分(fen)(fen),可使用(yong)0Cr23Ni13、2Cr25Ni20焊(han)絲。

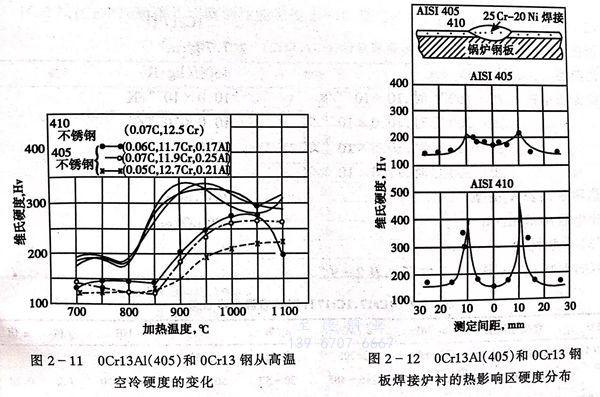

0Cr13Al 、0Cr13Al、405不銹鋼(gang)從(cong)高溫空(kong)冷(leng),自硬性小(見圖2-11),因此(ci),焊接部(bu)分具有優異(yi)的韌性。0Cr13Al 、0Cr13Al、405 不銹鋼(gang)襯在(zai)鍋爐鋼(gang)板表面(見圖2-12)作為復合板使用于煉油裝置。
八、應(ying)用(yong)
主要用于石油精(jing)制(zhi)裝置,壓力(li)容(rong)器襯里,復合鋼板,蒸(zheng)汽透平葉(xie)片等。
