鐵素體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)在(zai)(zai)加(jia)熱(re)冷卻時都沒有(you)α'γ'轉變,始終(zhong)保持鐵素體(ti)組(zu)織。這類鋼(gang)(gang)(gang)(gang)(gang)含鉻量(liang)較高,為17%~28%,主要是作為熱(re)穩定(ding)(ding)鋼(gang)(gang)(gang)(gang)(gang),也(ye)可(ke)作為耐(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)。鐵素體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)由于不含鎳(nie),生產制(zhi)造成本要比奧氏體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)低,但其熱(re)穩定(ding)(ding)性和耐(nai)蝕(shi)性在(zai)(zai)有(you)些(xie)情況下,比奧氏體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)還要好(hao),特(te)別是耐(nai)氯離(li)子(zi)腐蝕(shi)。因此,大力(li)推(tui)廣(guang)鐵素體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)的應用(yong),不但可(ke)以降(jiang)低成本,而(er)且(qie)還能節約寶(bao)貴(gui)的鎳(nie)資源。這樣(yang)看來,使(shi)用(yong)鐵素體(ti)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)(gang)不僅可(ke)以節約鎳(nie),而(er)且(qie)還是在(zai)(zai)許(xu)多特(te)殊使(shi)用(yong)環境中的最佳選材(cai)。
(0Cr11Ti)409不(bu)銹(xiu)鋼、(022Cr11Ti )409L不(bu)銹(xiu)鋼是低(di)鉻香蕉視頻app連接:鐵素體不銹鋼中(zhong)的(de)一種,鉻含量(liang)10.5%~11.75%。它們具有良好的(de)成型性(xing),經濟性(xing),耐蝕性(xing),抗氧化性(xing)等綜(zong)合性(xing)能。它們的(de)典型用(yong)途是(shi)汽車排(pai)氣系統相關部件。
一、化學成(cheng)分

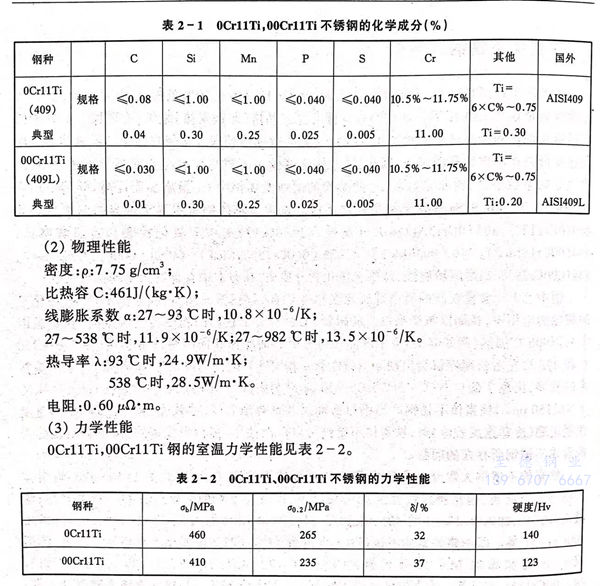

(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼的化學成分見表2-1。
Cr11Ti 不銹(xiu)鋼(gang)由于含(han)鉻低,低碳(tan),氮又(you)加Ti,所(suo)以(yi)在鐵素體不銹(xiu)鋼(gang)中強度相對(dui)較(jiao)低,延伸率相對(dui)較(jiao)高。
四、耐蝕性

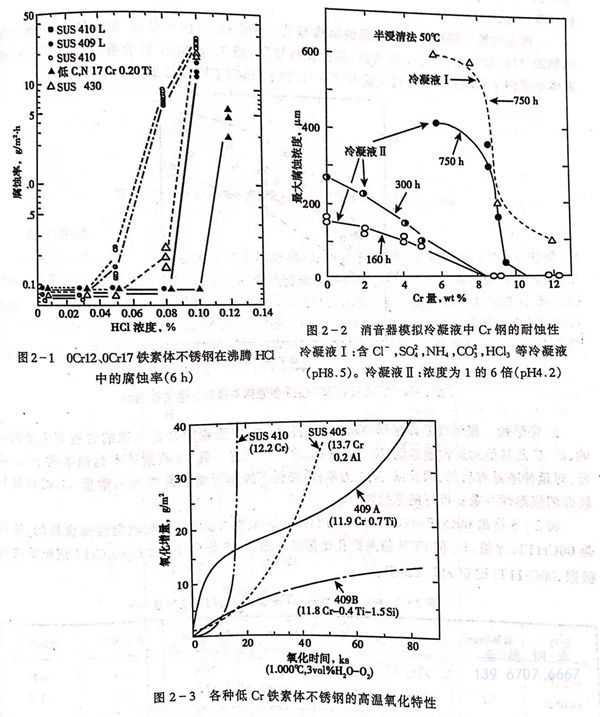

(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼在比較弱的腐蝕環境中,如大氣和淡水中有著優異的耐蝕性。在含微量HCl的沸騰溶液中它們的腐蝕率較(0Cr13)410不銹鋼,(00Cr13)410L不銹鋼 低,也較0Cr17鋼低,有著較寬的耐酸界限,(見圖2-1)。在模擬汽車消音器冷凝液的環境下,鋼的腐蝕率隨Cr量增加而降低,當Cr≥11%,腐蝕率降到非常低(見圖2-2)。因此,(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼已在現代汽車排氣系統中代替鍍Al鋼,得到廣泛應用。
五、抗(kang)氧化性
(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼有著比軟鋼更為優異的高溫抗氧化性,斷續高溫使用溫度為815℃,連續使用為675℃。Cr11Ti鋼,由于含Cr量較低,在900℃大氣中100小時連續加熱通常會發生氧化,所以此鋼在過于苛刻的氧化條件不宜使用。圖2-3示出,在含3%水分1000℃氧氣氛圍中進行氧化試驗的結果。0Cr13(410不銹鋼)鋼5小時多就發生異常的氧化,氧化增量急劇增加,與之相比含0.2%Al的0Cr12(405不銹鋼)鋼初期氧化增量較低,而經過10小時后也加速氧化,圖中00Cr11Ti(Cr11.9%,Ti0.7%)材料較0Cr13Al(405不銹鋼),00Cr13(410L不銹鋼)抗氧化性好,而加入1.5%Si和加B鋼表現出最好的抗氧化性。
六、冷熱加工和熱處理(li)
(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼開始熱加工溫度為1100~1150℃,卷取溫度~600℃,熱軋帶坯在罩式爐退火830~870℃ 8小時。
冷(leng)軋帶在(zai)冷(leng)線(xian)或(huo)混線(xian)的(de)連(lian)續退火酸洗線(xian)上處(chu)理,熱處(chu)理控(kong)制在(zai)860℃±10℃。
七、成型性(xing)
(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼的成型性較奧氏體不銹鋼和軟鋼差些,但是在鐵素體不銹鋼中是最優異的。可進行相當程度的成型加工。評價沖壓成型有兩大要素,即深拉伸性和脹形性。
a. 深拉伸性

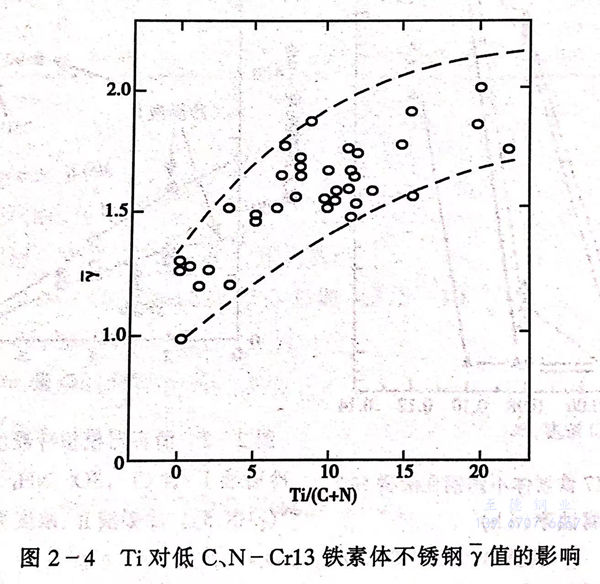

深拉伸性與鋼板的結構有關。022Cr11Ti,由于低碳,氮又加Ti,鋼板平行軋制面{111}較發達,因此y值較高,深拉伸性較好,圖2-4指出Ti含量對低C,NCr13鐵素體不銹鋼γ值的影響,Ti加入量為(C+N)的10倍以上時γ值最好。
b. 脹(zhang)形(xing)性
脹(zhang)形(xing)性(xing)是以(yi)延伸率和n值為指標的,它受鋼(gang)的合金(jin)元(yuan)素的含(han)(han)量和純(chun)度(du)(du)的影(ying)響,Cr、C及(ji)其(qi)他元(yuan)素含(han)(han)量愈低(di),純(chun)凈度(du)(du)愈高,脹(zhang)形(xing)性(xing)愈好(hao)。低(di)Cr鐵素體不(bu)銹(xiu)鋼(gang)本質上(shang)Cr就低(di),對延伸率是有利(li)的,因此(ci)以(yi)Cr11為基(ji),再降低(di)不(bu)純(chun)物元(yuan)素含(han)(han)量并加入(ru)微量Ti,必(bi)然(ran)具有較好(hao)的脹(zhang)形(xing)性(xing)并兼(jian)備極好(hao)的深拉(la)伸性(xing)。

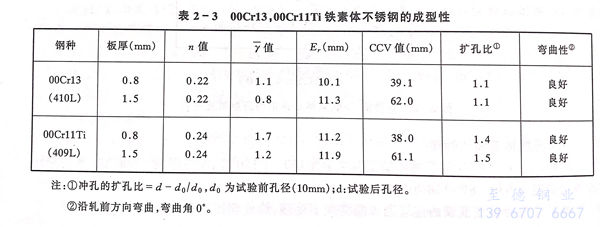

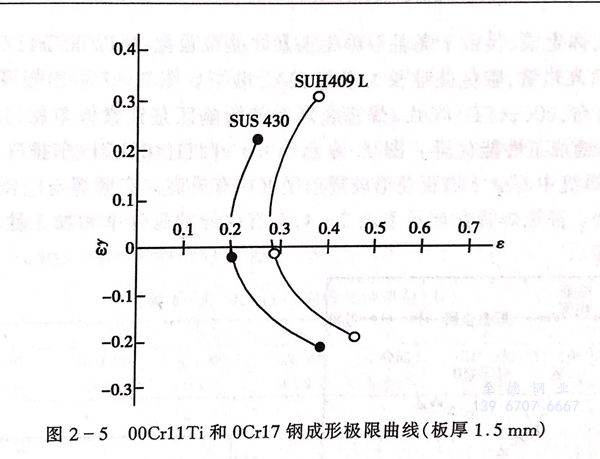

表2-3示出00Cr13(410L不銹鋼)、022Cr11Ti(409L不銹鋼)成型性試驗值,其成型性是良好的,特別是022Cr11Ti,γ 值,Eγ值 CCV 值及擴孔比都好。圖2-5給出022Cr11Ti、0Cr17鋼板的成形極限,022Cr11Ti比0Cr17大得多。
八、焊接(jie)性

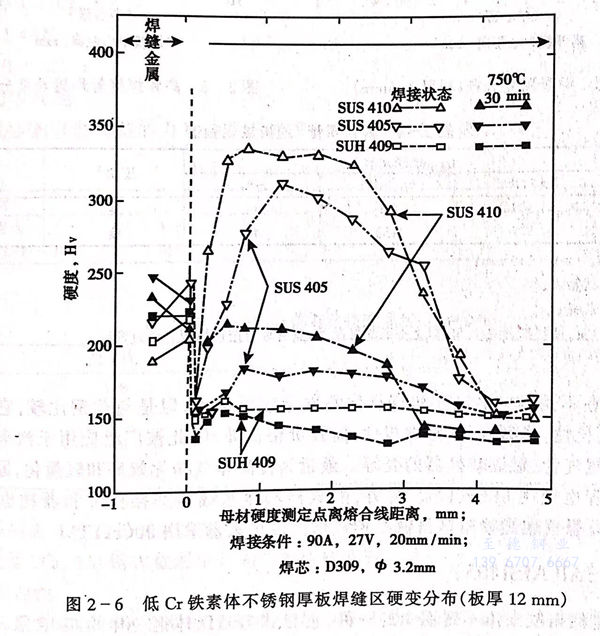

(0Cr11Ti)409不銹鋼、(022Cr11Ti )409L不銹鋼一般可用各種方法焊接,如鎢極氬弧焊,金屬極氬弧焊,電阻焊,點焊等。如需填充金屬,建議用0Cr11Nb,焊接時輸入的熱量應該小些,避免晶粒過分長大,以免過分降低焊縫和熱影響區的塑性和韌性。0Cr11Ti,00Cr11Ti鋼有著較0Cr13Al、00Cr13鋼好的焊接性能。圖2-6示出0Cr11Ti(409),0Cr3A1(405),0Cr13(410)厚板用0Cr23Ni11(309)型焊條焊接,焊縫附近硬度的分布。0Cr11Ti焊縫附近,HAZ(熱影響區)硬度幾乎沒有變化,沒有馬氏體生成,僅由于高溫下單相鐵素體晶粒粗化,所以022Cr11Ti 不銹鋼厚板焊接加工時,應盡量減小輸入熱量,避免晶粒長大引起HAZ破裂。圖2-7示出板厚1.5mm焊接,焊縫附近硬度分布,022Cr11Ti(409L)焊縫金屬和熱影響區是鐵素體單相,硬度幾乎沒有變化,因此,薄板焊縫加工性能優異。圖2-8示出022Cr11Ti(409L)汽車排氣管高頻焊,焊縫附近硬度分布,焊縫中心由于加壓變形較周邊硬度略有升高。高頻焊與電弧焊不同,幾乎看不出溶融凝固處。高頻不銹鋼(gang)焊管性能示于表2-4,有著優異的延伸率和加工性,用作排氣管等加工無特殊困難。
九、用途
(0Cr11Ti)409不銹鋼在不銹鋼中耐蝕性和抗氧化性屬于較低水平,但是與軟鋼比較,它具有優異的耐蝕性、抗氧化性,成型性,良好焊接性,而且價格低廉,因此被廣泛應用于汽車排氣系統中,如消音器、尾氣管、觸煤轉換器的殼等。最近為提高排氣凈化效率和輕量化,原來使用鑄鐵制造的排氣管也使用(022Cr11Ti )409L不銹鋼。另外,貯藏器和冷水罐等焊接構件和器物也大量采用(022Cr11Ti )409L不銹鋼。還有煤氣燃燒噴咀等需深拉伸成形部件也大量采用(022Cr11Ti )409L不銹鋼。
