鐵(tie)(tie)素(su)(su)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)在加熱(re)冷卻(que)時都沒有(you)α'γ'轉變,始終保持鐵(tie)(tie)素(su)(su)體(ti)(ti)組織。這(zhe)類鋼(gang)含鉻量較高,為(wei)17%~28%,主要是作為(wei)熱(re)穩定鋼(gang),也可作為(wei)耐(nai)蝕鋼(gang)。鐵(tie)(tie)素(su)(su)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)由于不(bu)(bu)(bu)含鎳,生(sheng)產制造成本要比(bi)奧(ao)氏(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)低,但其(qi)熱(re)穩定性(xing)和(he)耐(nai)蝕性(xing)在有(you)些情(qing)況下,比(bi)奧(ao)氏(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)還要好,特(te)別是耐(nai)氯離(li)子腐蝕。因此,大力推廣(guang)鐵(tie)(tie)素(su)(su)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)的應用(yong),不(bu)(bu)(bu)但可以降(jiang)低成本,而且還能(neng)節約寶貴的鎳資(zi)源。這(zhe)樣看來,使用(yong)鐵(tie)(tie)素(su)(su)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)不(bu)(bu)(bu)僅可以節約鎳,而且還是在許多(duo)特(te)殊使用(yong)環境中的最(zui)佳選材(cai)。
00Cr18Mo2Ti,高(gao)純(chun)Cr18Mo2Ti 香蕉視頻app連接:不銹鋼是(shi)極(ji)低碳、氮的純香蕉視頻app連接:鐵素體不銹鋼,此鋼有較好的耐香蕉視頻app連接:應力腐蝕破裂性(xing)能(neng),還有著類似于(0Cr18Ni12Mo2)香蕉視頻app連接:316不銹鋼的耐蝕性,有著(zhu)較(jiao)高的屈服(fu)強度、良好焊接性能和良好的成形(xing)性能。
一(yi)、化學成分
00Cr18Mo2Ti和高純(chun)Cr18Mo2Ti 不銹鋼的(de)化學(xue)成分見(jian)表2-18。

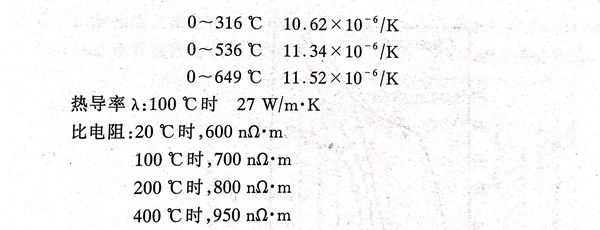

三、力學性能(neng)

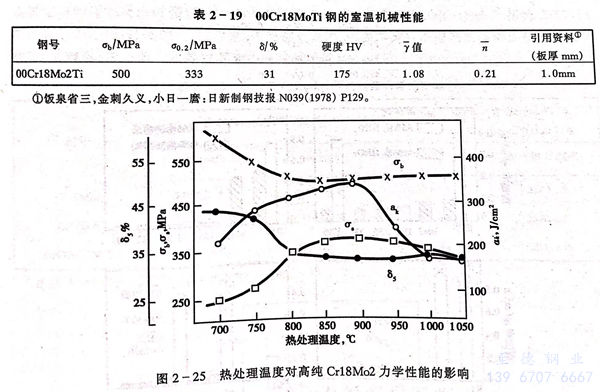

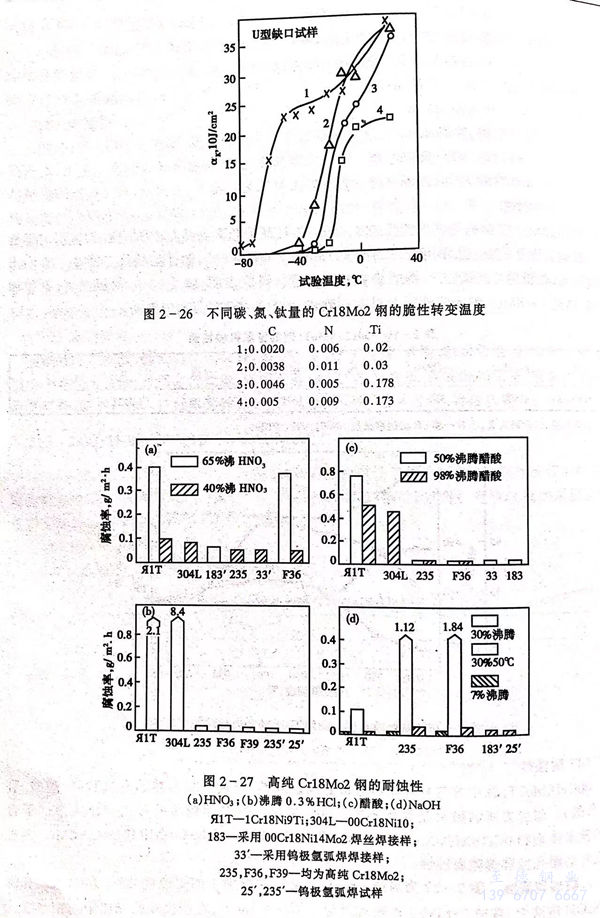

00Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)鋼的(de)力學性(xing)能見(jian)表2-19。熱處(chu)理(li)工藝(yi)對高純Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)鋼室溫(wen)力學性(xing)能的(de)影響見(jian)圖(tu)2-25。從圖(tu)可看出(chu)高純Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)鋼的(de)塑性(xing)、韌性(xing)均較好。圖(tu)2-26示出(chu)不(bu)(bu)(bu)同(tong)碳氮、鈦量的(de)Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)鋼的(de)脆(cui)變轉變溫(wen)度。研究(jiu)表明,就≤4mm薄板而言,若控制適當,高純Cr18Mo2不(bu)(bu)(bu)銹(xiu)鋼的(de)脆(cui)性(xing)轉變溫(wen)度一般在-20~-60℃范圍內波動。
四、耐蝕性
00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性,特別對很多熱的有機酸(如醋酸、乳酸、草酸)。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹(xiu)鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。
a. 耐均勻腐蝕(shi)
圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性,除了在HNO3和沸騰NaOH溶液中,高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外,在所試驗的介質中均相當或優于1Cr18Ni9鋼。
b. 耐孔蝕

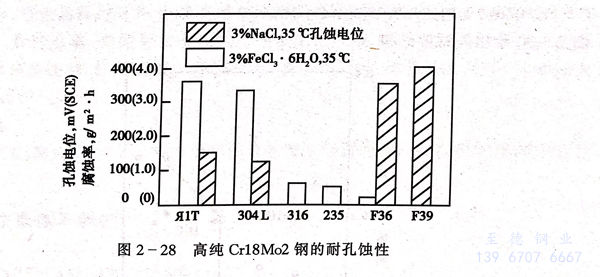

在3%NaCl和3%FeCl3,6H2O溶液中進行孔蝕試驗,00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹(xiu)鋼、321不銹鋼好,與316不銹鋼相當(見圖2-28)。
c.耐(nai)應力腐蝕破(po)裂(lie)性

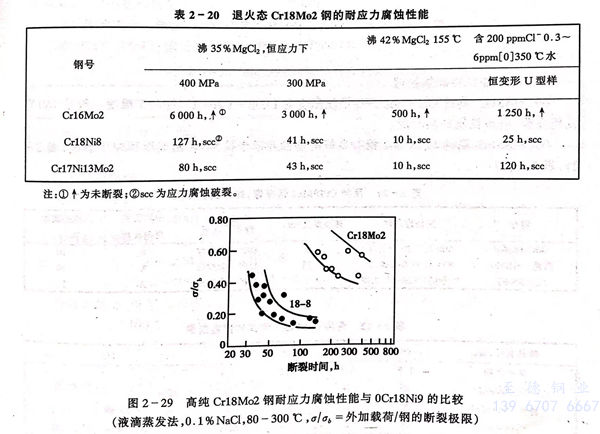

00Cr18Mo2Ti,高(gao)(gao)純Cr18Mo2Ti鋼,Ni+Cu≤0.5時,一(yi)般(ban)不產生(sheng)氯化物的應(ying)力腐蝕破裂(表2-20和圖2-29)。但(dan)需要指(zhi)出,00Cr18Mo2,高(gao)(gao)純Cr18Mo2中過高(gao)(gao)的Ni,Cu,過高(gao)(gao)的C,N含量,遭受敏化處(chu)理(例(li)如焊接),不適(shi)當(dang)的冷加工以及過高(gao)(gao)的載(zai)荷(或殘(can)余(yu))應(ying)力等均可導致其應(ying)力腐蝕的出現。
d. 耐晶間腐蝕(shi)
鐵(tie)素體不銹鋼的(de)晶間(jian)腐蝕敏感性較高。因此,當00Cr18Mo2、高純 Cr18Mo2 鋼中C+N≥100ppm時,為(wei)了防止晶間(jian)腐蝕也必須加(jia)入穩定的(de)元素Ti和(或)Nb。
C+N<0.017%時,Nb+Ti≥16(C+N)
C+N>0.017%時,Nb+Ti≥B(C+N)

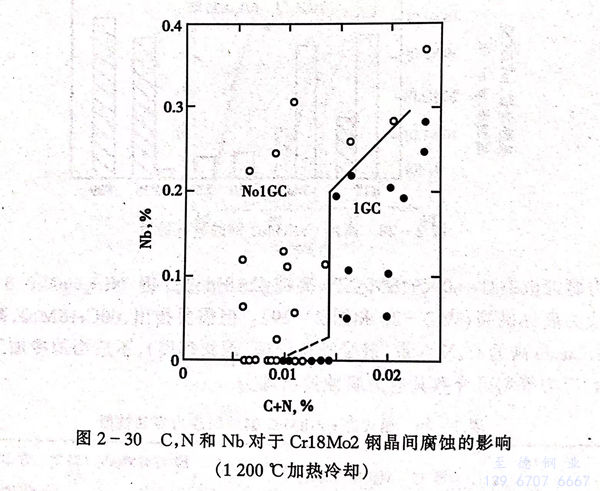

圖2-30示出(chu)此試驗結果。
五、冷熱加工(gong)性和熱處理
00Cr18Mo2、高純Cr18Mo2 不銹鋼開始鍛壓溫(wen)度(du)(du)為1038~1204℃;終加工溫(wen)度(du)(du)一般是760℃或稍(shao)高些,應該(gai)控(kong)制細晶(jing)粒度(du)(du)。

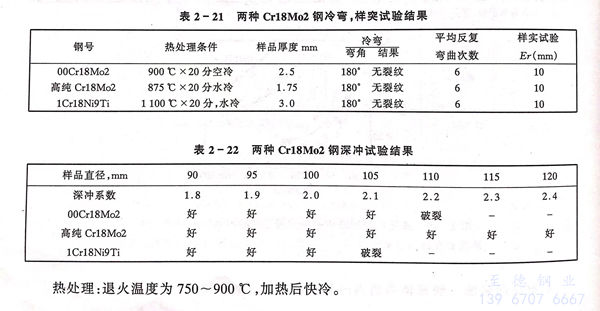

00Cr18Mo2,高純Cr18Mo2鋼有(you)良好的塑性并適于(yu)拉伸(shen)、軋制成(cheng)形和沖壓制造(表2-21,表2-22)。
熱(re)處理:退火溫度為(wei)750~900℃,加熱(re)后快冷。
六、焊接(jie)性能(neng)
00Cr18Mo2,高純Cr18Mo2可用普通不銹鋼(gang)(gang)采用的各種(zhong)方法進行焊(han)接(jie)。焊(han)接(jie)時輸入(ru)的熱量(liang)應盡量(liang)小,避免晶粒過分(fen)長大,影(ying)響(xiang)焊(han)縫和熱影(ying)響(xiang)區(qu)的強度(du)。為避免焊(han)接(jie)時熱金(jin)屬與(yu)空氣(qi)接(jie)觸,電弧、焊(han)縫金(jin)屬、焊(han)縫背面惰性(xing)氣(qi)體保(bao)護(hu)非常重要,因為氮化鉻的形成會降低耐蝕(shi)性(xing)。此鋼(gang)(gang)焊(han)接(jie)還(huan)應注意,焊(han)接(jie)前整個清潔焊(han)縫,減小氣(qi)孔的出現,MMA焊(han)時,焊(han)條充分(fen)干燥,使用適宜(yi)保(bao)護(hu)氣(qi)體。
七、應用
00Cr18Mo2,高純Cr18Mo2不銹鋼主要用作(zuo)食品加工設備,熱交換器,熱水罐和太陽能收集面板等(deng)。
