香蕉视频app连接

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 香蕉視頻app連接:不銹鋼是一種(zhong)低碳、氮(dan)含量又加入Ti等(deng)穩定化元素(su)的香蕉視頻app連接:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼(gang)、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化(hua)學成分(fen)

(00Cr17Ti) 436LX 不銹鋼(gang)的化學成分(fen)見表2-13。

三、力學(xue)性能(neng)

(00Cr17Ti) 436LX不(bu)銹鋼退火狀態下(xia)的(de)室(shi)溫機械性能見表2-14。

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)板高(gao)溫瞬時(shi)(shi)抗張性(xing)能見圖(tu)2-26。00Cr17Ti鋼(gang)在(zai)400～500℃時(shi)(shi)的(de)強度比430不(bu)銹(xiu)鋼(gang)低，而(er)500～600℃時(shi)(shi)比430不(bu)銹(xiu)鋼(gang)高(gao)。

(00Cr17Ti) 436LX不銹(xiu)鋼蠕變破斷強(qiang)度見圖(tu)2-27。

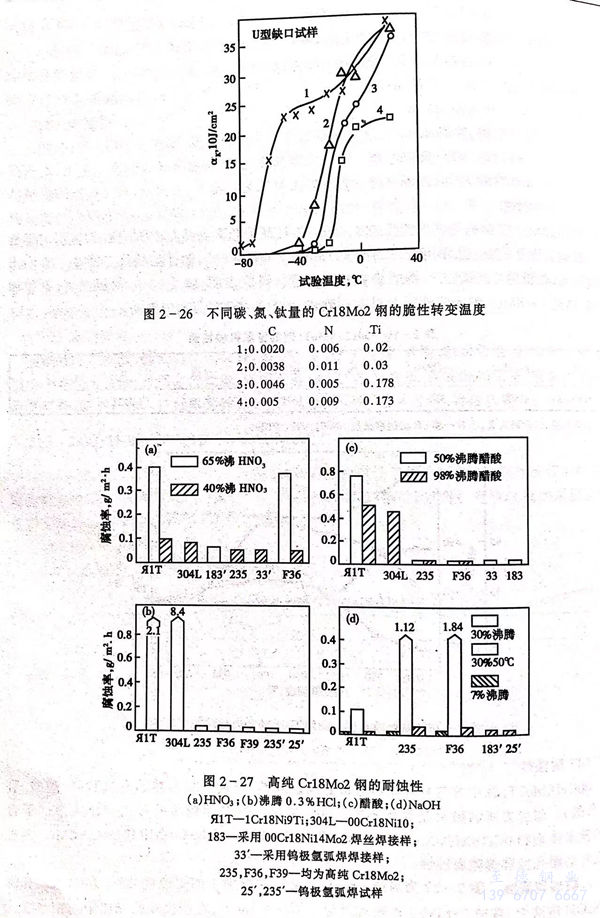

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆(cui)性問題，所以此鋼使用溫度應＜300℃。

四(si)、耐蝕(shi)性

(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼在(zai)飲(yin)用水和中(zhong)等氧化性腐(fu)(fu)蝕(shi)(shi)介質(zhi)中(zhong)有(you)極好的耐蝕(shi)(shi)性（見表(biao)2-15）。在(zai)各種氯化物(wu)溶液中(zhong)(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼耐孔蝕(shi)(shi)性優于(yu)304不(bu)銹(xiu)(xiu)鋼。此外(wai)，00Cr17Ti在(zai)奧氏(shi)體不(bu)銹(xiu)(xiu)鋼產生(sheng)應(ying)力腐(fu)(fu)蝕(shi)(shi)介質(zhi)（例如，熱水交換器）中(zhong)不(bu)產生(sheng)應(ying)力腐(fu)(fu)蝕(shi)(shi)。(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)鋼有(you)較好耐晶間腐(fu)(fu)蝕(shi)(shi)性能見表(biao)2-16。

五、抗氧化性

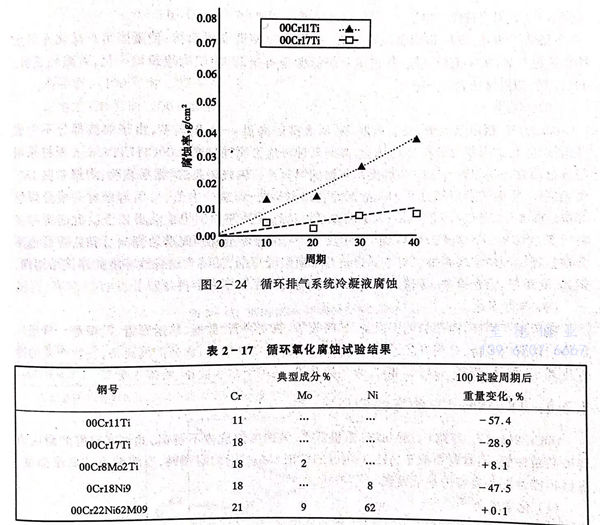

 (00Cr17Ti) 436LX 不銹(xiu)鋼(gang)在很多汽(qi)車排氣(qi)系統部(bu)分提(ti)供非常好(hao)的抗氧化性。因為(wei)氧化速度受使(shi)用條件（例如氣(qi)氛，熱循環和結構設計(ji)）極大的影響，實驗(yan)室試驗(yan)結果(guo)僅能用作為(wei)使(shi)用溫度的指南（見圖(tu)2-24，表2-17）。

六、冷(leng)熱(re)(re)加工性，熱(re)(re)處理(li)

 (00Cr17Ti) 436LX不銹鋼開始熱(re)加工(gong)溫(wen)度(du)與1050～1150℃，終加工(gong)溫(wen)度(du)應≤850℃并(bing)保證有(you)足夠的變形(xing)量。

  退火溫度，熱軋帶在罩式爐(lu)內(nei)進行(xing)退火，處理溫度為825～875℃，時(shi)間≥8小時(shi)。

  冷軋(ya)帶在連(lian)續退火(huo)酸洗爐中進行，處理溫度控制在850～860℃。

七、成型性(xing)

  (00Cr17Ti) 436LX 不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)冷成型性略優(you)于( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)，它的屈服強度，抗張強度較( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)稍(shao)低些，延伸率稍(shao)高些，塑性稍(shao)優(you)于1Cr17,1Cr17Ti。

 a. 脹(zhang)形性

  (00Cr17Ti) 436LX不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)的加(jia)工(gong)硬化(hua)指數n值(zhi)較(jiao)( 1Cr17)430不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)、(1Cr17Ti)437不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)高（見(jian)表(biao)2-11，表(biao)2-14）。00Cr17Ti的n值(zhi)～0.26,1Cr17為(wei)0.22,1Cr17Ti為(wei)0.23。從圖2-19n值(zhi)與Er值(zhi)的關系可以看出(chu)，板(ban)厚0.6～1.0mm00Cr17Ti鋼(gang)，標誌脹(zhang)形(xing)性(xing)的Er值(zhi)較(jiao)1Cr17鋼(gang)高出(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值(zhi)示于(yu)表(biao)2-12。顯然，(00Cr17Ti) 436LX不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)脹(zhang)形(xing)性(xing)較(jiao)( 1Cr17)430不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)、(1Cr17Ti)437不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)好。

 b．深拉伸性

  (00Cr17Ti) 436LX不銹鋼選擇(ze)最(zui)(zui)適(shi)(shi)宜的(de)Ti／（C＋N）比(bi)，連鑄采用(yong)電磁攪拌，最(zui)(zui)適(shi)(shi)宜熱軋溫度，熱處理(li)條件，最(zui)(zui)適(shi)(shi)宜冷軋壓(ya)下量等(deng)可(ke)獲得最(zui)(zui)好的(de)深(shen)拉伸性，板厚0.6～0.8mm，Y值可(ke)達到1.5～1.7（見表2-14）。

c．皺(zhou)折

  (00Cr17Ti) 436LX不銹(xiu)(xiu)鋼冶金生(sheng)產工(gong)藝，采(cai)用(yong)低溫(wen)鑄造電磁攪拌(ban)，使凝固組織微化并(bing)阻止柱狀晶(jing)的發展，采(cai)用(yong)低溫(wen)熱軋，促(cu)進退(tui)火時的完全再(zai)結晶(jing)，使織構(gou)組織均(jun)一化，可減(jian)輕皺折。(00Cr17Ti) 436LX不銹(xiu)(xiu)鋼皺折傾向(xiang)較430不銹(xiu)(xiu)鋼小。

八、焊(han)接性(xing)

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間(jian)腐蝕和應力腐蝕破(po)裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧(ao)氏體(ti)不銹鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九(jiu)、典型用途(tu)

  用(yong)于(yu)生產硝酸(suan)，硝銨的(de)化工設(she)(she)備，如吸(xi)收塔、熱(re)交換器(qi)、酸(suan)槽、輸送(song)管(guan)道、貯槽等(deng)。薄板廣泛(fan)用(yong)于(yu)建(jian)筑內(nei)裝修，日用(yong)辦(ban)公設(she)(she)備，廚房設(she)(she)備、器(qi)具(ju)(ju)，電氣制品(pin)，食品(pin)陳列裝備，餐飲產業的(de)冷凍冷藏車，器(qi)具(ju)(ju)，汽車、自行(xing)車部件，煤(mei)氣器(qi)具(ju)(ju)等(deng)，還用(yong)于(yu)給水設(she)(she)備、給排水管(guan)等(deng)。
